Bluebell BC720S/D/CWDM/xx - Singlemode Dual Fibre Multichannel GPI

1011913
Bluebell BC720S/D/CWDM/xx - Singlemode Dual Fibre Multichannel GPI
Bluebell BC720S/D/CWDM/xx - Singlemode Dual Fibre Multichannel GPI
Bluebell BC720S/D/CWDM/xx - Singlemode Dual Fibre Multichannel GPI
Bluebell BC720S/D/CWDM/xx - Singlemode Dual Fibre Multichannel GPI
Singlemode Dual Fibre Multichannel GPI and Multiformat Data Transceiver Card. Transmits at CWDM wavelength with a separate wideband receiver. Wavelengths to suit CWDM ITU Grid.
... mehr erfahren
Visuals Preis
1.083,30 CHF o. MwSt.

1.171,05 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

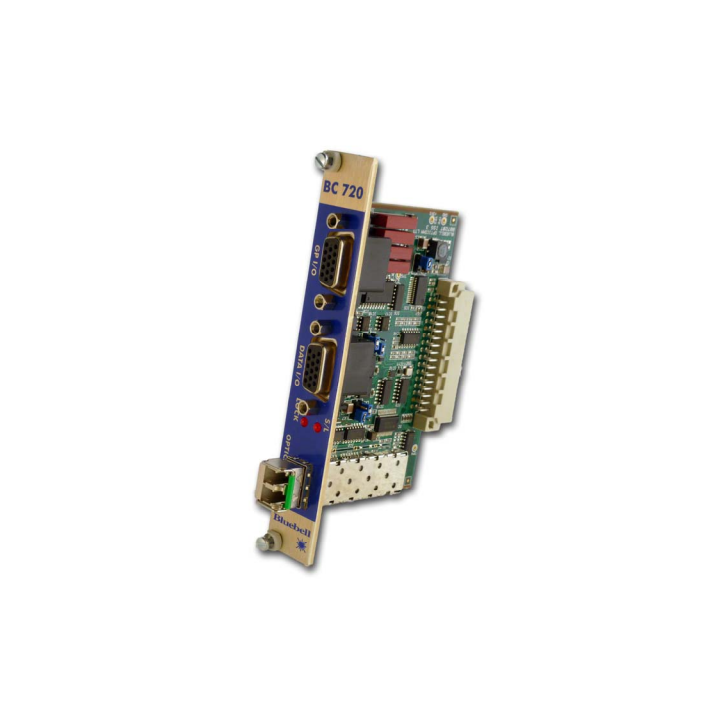

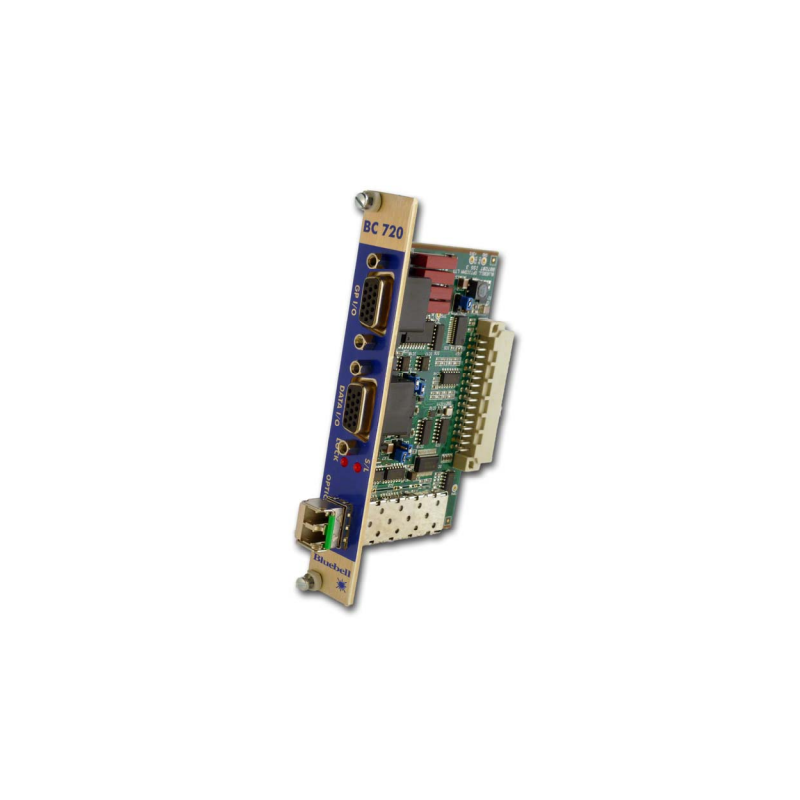

Bluebell Singlemode Dual Fiber Multichannel GPI.
Singlemode Dual-Fiber Multichannel GPI und Multiformat-Daten Transceiver-Karte.
Überträgt bei CWDM-Wellenlänge mit separatem Breitband-Empfänger.
Wellenlängen angepasst an das ITU CWDM-Raster.

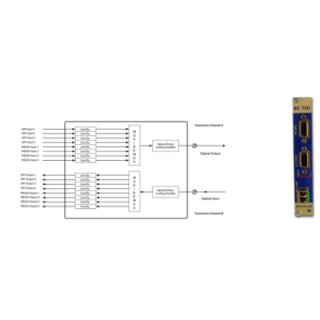

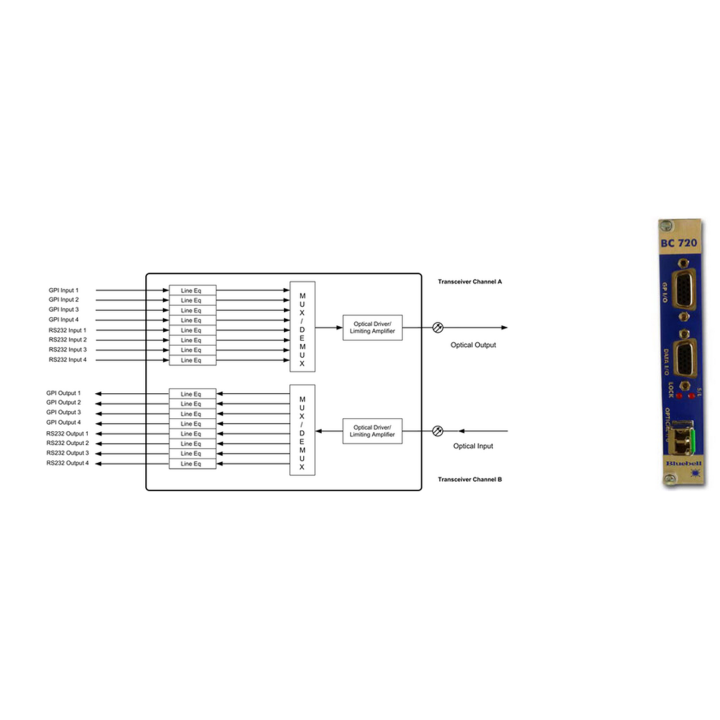

Transceiver-Karte BC720 GPI und GPI-Daten, RS232, RS422/485 Die BC720 ist eine Transceiver-Karte, die die Übertragung und den Empfang von 4 unabhängigen GPIO-Signalen plus 4 RS232- oder RS422/485-Pegelsignalen über Glasfaserkabel unter Verwendung von zwei unabhängigen Wellenlängen ermöglicht.
Die 4 GPIO-Eingangssignale sind TTL-Pegeleingänge mit den 4 GPIO-Ausgängen, die über isolierte Relaiskontaktschließung bereitgestellt werden.
Die BC720 funktioniert auch im gemischten Modus und ermöglicht RS232- zu RS422/485-Verbindungen, wodurch der Bedarf an externen Moduswandlern entfällt.
Alle Bluebell-Karten sind darauf ausgelegt, maximale Signalpfad-Integrität zu gewährleisten und eine ausgezeichnete optische Übertragung ohne Jitter zu bieten.
Die BC720 ist in Multimode- und Singlemode-Versionen verfügbar, um jeder Faseranwendung gerecht zu werden.
Die BC720 belegt einen einzigen Steckplatz im 19″-Rack-Chassis BC100-3RU, das bis zu 15 Einzelsteckplatz-Karten aufnehmen kann.
Diese Doppelfunktionalität ermöglicht es, bis zu 30 Videokanäle von einem einzigen 3RU-Chassis zu übertragen oder zu empfangen.
Die Signal- und Kartenüberwachung erfolgt über SNMP-Monitoring in der Netzwerkkarte BM101.
Alternativ können GP-Output-Alarme über das BM100-Modul ausgelöst werden. Für eigenständige Anwendungen kann die BC720 in einem robusten Einzelgehäuse untergebracht werden.



Spezifikation



Elektrischer Eingang



Steckverbinder

15-poliger Sub-D-Steckverbinder

Nummer

4 x GPIO-Eingänge TTL-Pegel

Betriebsmodus



1) RS232**

4 x RS232

2) RS422/485

2 x RS485 Full Duplex
1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex
1 x RS422/485 Full Duplex

Elektrischer Ausgang



Steckverbinder

15-poliger Sub-D-Steckverbinder

Nummer

4 x GPIO-Ausgänge über isolierte Relaiskontaktschließung
4 x RS232-Pegelausgänge
1 x differentielle RS422-Pegelausgang

Betriebsmodus



1) RS232

4 x RS232

2) RS422/485

2 x RS485 Full Duplex
1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex
1 x RS422/485 Full Duplex

Optischer Ein-/Ausgang



Steckverbinder*

2 x SC/PC weiblich
Siehe Bestellinformationen

Optische Leistung

-15 dBm @ 1310 nm Multimode
-6 dBm @ 1310 nm Singlemode

Empfindlichkeit

> – 26 dBm

Allgemeine Kartenspezifikationen

Tiefe:

60 mm

Breite:

20 mm 4TE

Höhe:

129 mm (3RU)

Gewicht:

100 g

Betriebstemperatur:

-30 bis +70 ºC

Stromversorgung:

2,5 W

Signaldetektion:

LED leuchtet bei Signalverlust

Konformität



EMI/RFI:

Konform mit Richtlinie 89/336/EWG

Elektrisch:

Konform mit Normen EN 61000-6-1, EN61000-6-2

Laser-Sicherheit

Konform mit Laser-Klasse 1 Produkt
24 CFR 1040.10 & 1040.11

RoHS:

Konform mit Richtlinie 2002/95/EG
* Siehe Bestellinformationen
Legende
/xx
Verwenden Sie /RC für GPI-Relais geschlossen = GPO geschlossen
Verwenden Sie /RP für GPI-Relais geschlossen = GPO geöffnet
** Die Karte kann auch im gemischten Modus betrieben werden, bei dem RS232-Signale mit entfernten Geräten verbunden werden, die im RS485- (oder RS422-) Modus arbeiten.
Singlemode Dual Fibre Multichannel GPI and Multiformat Data Transceiver Card. Transmits at CWDM wavelength with a separate wideband receiver. Wavelengths to suit CWDM ITU Grid.
