Scheda ricetrasmittente dati multiformato e GPI multicanale a doppia fibra monomodale. Trasmette a una lunghezza d'onda CWDM con un ricevitore a banda larga separato. Lunghezze d'onda adattate alla griglia ITU CWDM.
... scopri di più
Prezzi Visuals
1.083,30 CHF IVA escl.

1.171,05 CHF IVA inclusa

Su ordinazione
  • Consegna
    • Spedito entro 2-3 settimane
  • Ritiro in negozio
    • Disponibile in 2-3 settimane

Bluebell Singlemode Double Fibre Multicanal GPI.
Scheda ricetrasmettitore monomodale doppia fibra multicanale GPI e dati multiformato.
Trasmette alla lunghezza d'onda CWDM con un ricevitore a banda larga separato.
Lunghezze d'onda adattate alla griglia ITU CWDM.

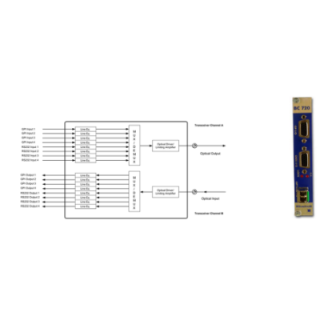

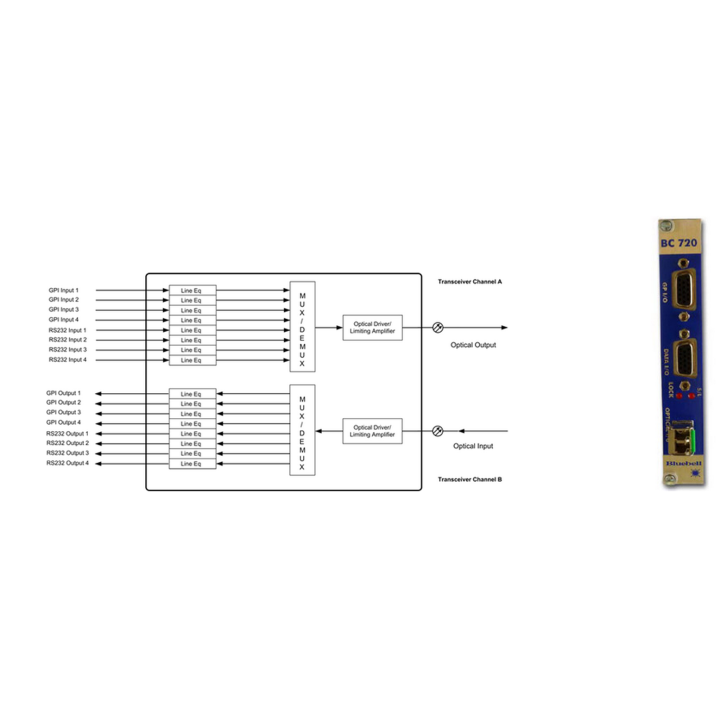

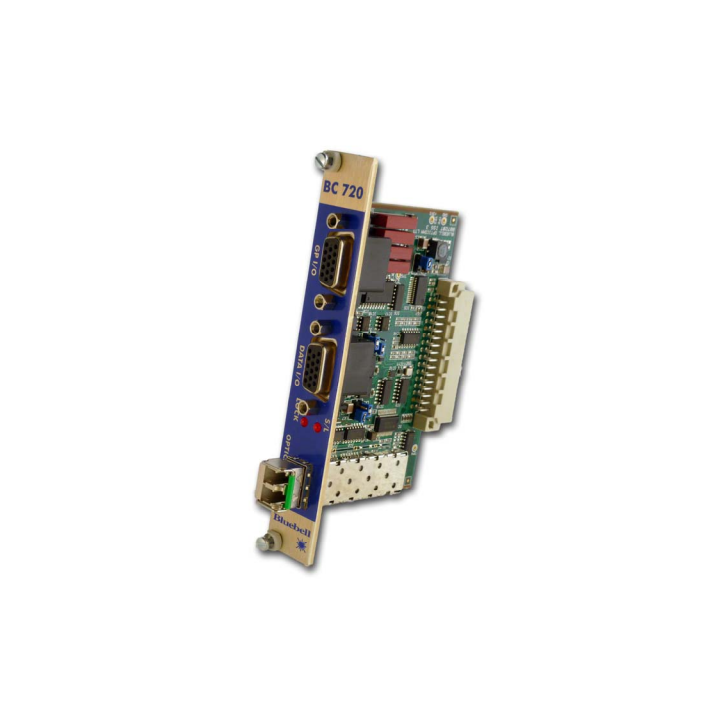

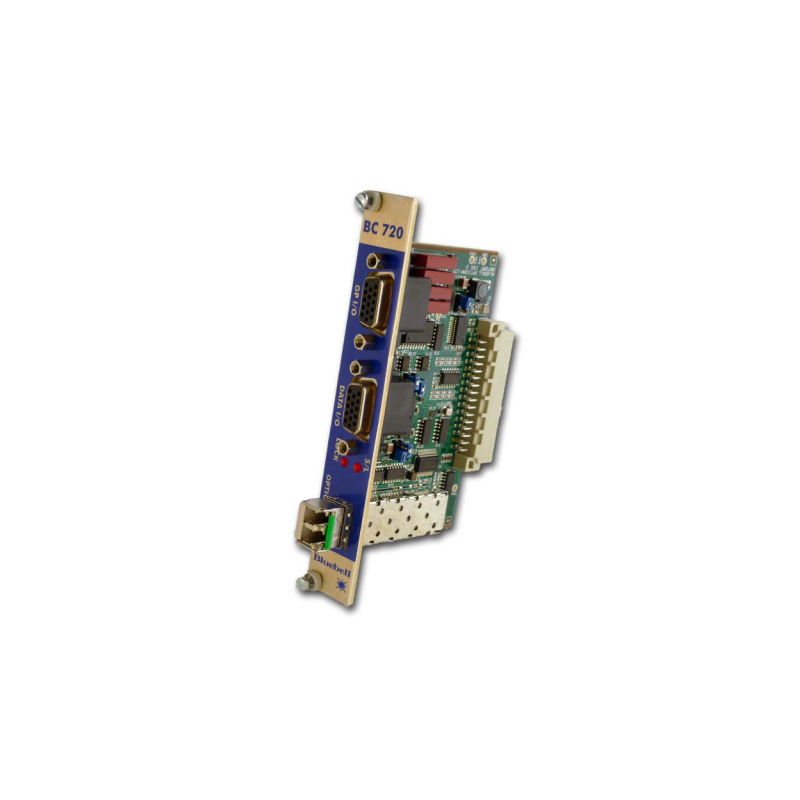

Scheda ricetrasmettitore BC720 GPI e dati GPI, RS232, RS422/485 Il BC720 è una scheda ricetrasmettitore che consente la trasmissione e la ricezione di 4 segnali GPIO indipendenti più 4 segnali di livello RS232 o RS422/485 tramite cavo in fibra ottica utilizzando due lunghezze d'onda indipendenti.
I 4 segnali di ingresso GPIO sono ingressi di livello TTL con le 4 uscite GPIO fornite tramite chiusura di contatto relè isolato.
Il BC720 funzionerà anche in modalità mista consentendo collegamenti RS232 verso RS422/485 eliminando la necessità di convertitori di modalità esterni.
Tutte le schede Bluebell sono progettate per mantenere la massima integrità del percorso del segnale offrendo un eccellente trasporto ottico senza jitter.
Il BC720 è disponibile in versioni multimode e monomodale per adattarsi a qualsiasi applicazione in fibra.
Il BC720 occupa un singolo slot nello chassis rack 19″ BC100-3RU che può contenere fino a 15 schede a slot singolo.
Questa doppia funzionalità consente di trasmettere o ricevere fino a 30 canali video da un singolo chassis 3RU.
Il monitoraggio del segnale e della scheda viene effettuato tramite il monitoraggio SNMP nella scheda di rete BM101.
In alternativa, gli allarmi GP-Output possono essere attivati tramite il modulo BM100. Per applicazioni autonome, il BC720 può essere alloggiato in un involucro individuale robusto.



Specifica



Ingresso elettrico



Connettore

Connettore sub-D 15 pin

Numero

4 x ingressi GPIO livello TTL

Modalità operativa



1) RS232**

4 x RS232

2) RS422/485

2 x RS485 Full Duplex
1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex
1 x RS422/485 Full Duplex

Uscita elettrica



Connettore

Connettore sub-D 15 pin

Numero

4 x uscite GPIO tramite chiusura di contatto relè isolato
4 x uscite livello RS232
1 x uscita differenziale livello RS422

Modalità operativa



1) RS232

4 x RS232

2) RS422/485

2 x RS485 Full Duplex
1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex
1 x RS422/485 Full Duplex

Ingresso/Uscita ottica



Connettore*

2 x SC/PC femmina
Vedere informazioni di ordinazione

Potenza ottica

-15 dBm @ 1310 nm multimode
-6 dBm @ 1310 nm monomodale

Sensibilità

> – 26 dBm

Specifiche generali della scheda

Profondità:

60 mm

Larghezza:

20 mm 4TE

Altezza:

129 mm (3RU)

Peso:

100 g

Temperatura di funzionamento:

-30 a +70 ºC

Alimentazione:

2,5 W

Rilevamento del segnale:

LED acceso in caso di perdita di segnale

Conformità



EMI/RFI:

Conforme alla direttiva 89/336/CEE

Elettrico:

Conforme alle norme EN 61000-6-1, EN61000-6-2

Sicurezza laser

Conforme al prodotto laser di classe 1
24 CFR 1040.10 & 1040.11

RoHS:

Conforme alla direttiva 2002/95/CE
* Vedere informazioni di ordinazione
Legenda
/xx
Utilizzare /RC per relè GPI chiuso = GPO chiuso
Utilizzare /RP per relè GPI chiuso = GPO aperto
** La scheda può anche funzionare in modalità mista dove i segnali RS232 si collegano a un'apparecchiatura remota che funziona in modalità RS485 (o RS422).
