Singlemode Single Channel 3G/SDI, HD/SDI Fibre Optic Receiver Module, Auto-Sensing for SDI, ASI, HD/SDI, 3G/SDI and 12G/SDI.
... mehr erfahren
Visuals Preis
641,70 CHF o. MwSt.

693,68 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

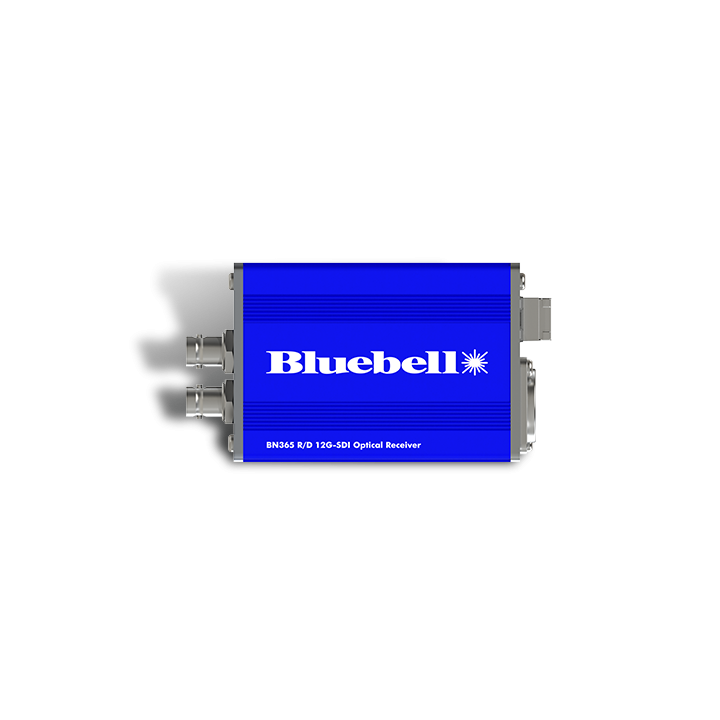

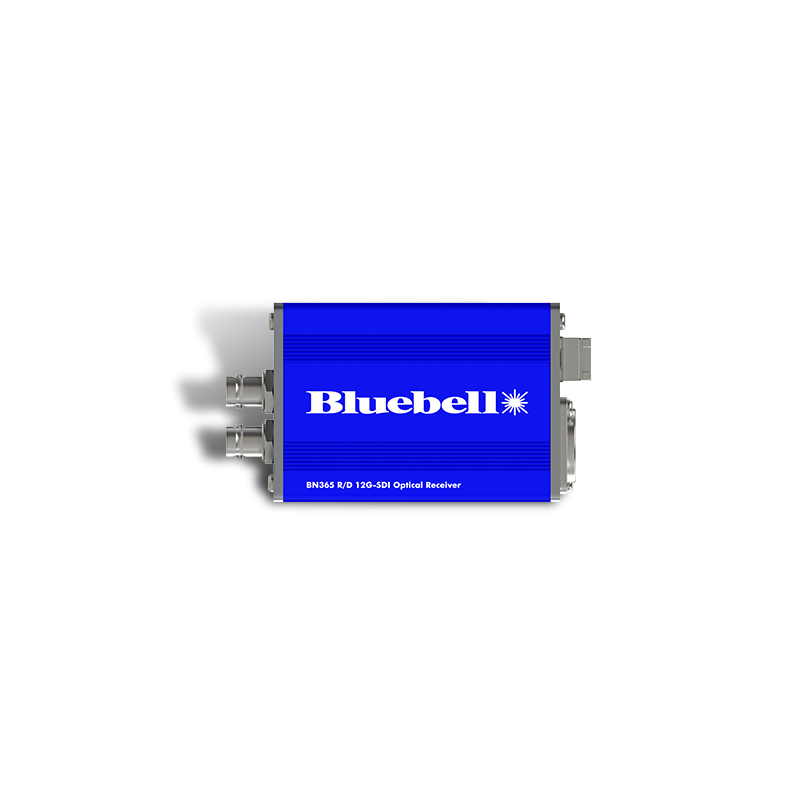

Bluebell Singlemode-Einzelkanal-Empfangsmodul
Singlemode-Glasfaser-Einzelkanal-Empfangsmodul 3G/SDI, HD/SDI, mit automatischer Erkennung für SDI, ASI, HD/SDI, 3G/SDI und 12G/SDI.
BN365R Sender 12G-SDI, 6G-SDI, 3G-SDI elektrisch zu optisch Einzelkanal. Der BN365R ist ein Empfänger zur Umwandlung von zwei unabhängigen optischen Signalen in elektrische 12G-SDI-, 3G-SDI-, HD-SDI-, SD-SDI- und ASI-Signale.
Das eingehende optische Signal wird an einen Transimpedanz- und Begrenzungsverstärker gesendet, bevor es elektrisch an den Ausgängen resynchronisiert wird.
Alle Bluebell-Produkte sind so konzipiert, dass sie maximale Signalpfadintegrität aufrechterhalten und einen hervorragenden optischen Transport ohne Jitter bieten.
An jedem Ausgang stehen zwei serielle digitale Signale zur Verfügung.
Jeder BN365 ist in einem kompakten und robusten Gehäuse untergebracht, das für Außenübertragungen und Sonderveranstaltungen sowie für Studios konzipiert ist.
Die Stromversorgung erfolgt über das optionale PS12-Gerät.
Das PS12 verfügt über einen IEC-Netzeingang, der eine einfache Anpassung in Standard-Geräteracks ermöglicht.

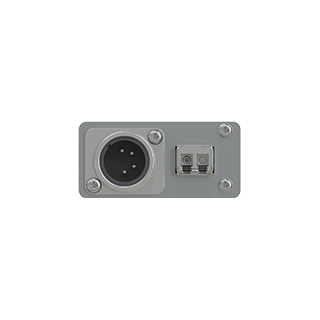

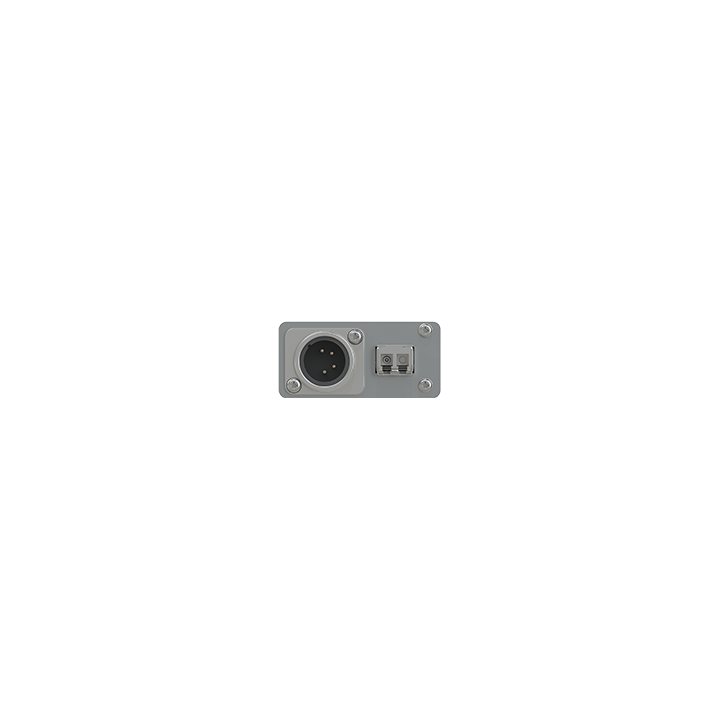

Der BN365 verfügt über einen 4-poligen XLR-Anschluss, der die Stromversorgung aus einer Vielzahl externer DC-Quellen im Bereich von 4,5 bis 17 V ermöglicht.
Die BN365 sind extrem kompakte Einzelkanal-Glasfaserkonverter, die sich perfekt für eine störungsfreie Übertragung und zur Erweiterung der Reichweite elektrischer Signale eignen, insbesondere für 12G-SDI-Signale.



Spezifikation



Optischer Eingang



Anschluss

1 x LC-Buchse Standard pro Kanal

Wellenlänge

1260-1620 nm

Empfindlichkeit

> -17 dBm @ 11,88 Gb/s
> -18 dBm @ 5,94 Gb/s
> -22 dBm @ 2,97 Gb/s

Max. Eingangsleistung

> -1 dBm

Datenrate

50 Mb/s bis 12 Gb/s

Elektrischer Ausgang



Normen

SMPTE 2082, SMPTE 2081, SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 297M, DVB-ASI, MADI bei 125Mb/s
Automatische Datenratenauswahl für 12G-SDI-, 3G-SDI-, HD-SDI- und SD-SDI-Datenraten.

Anschluss

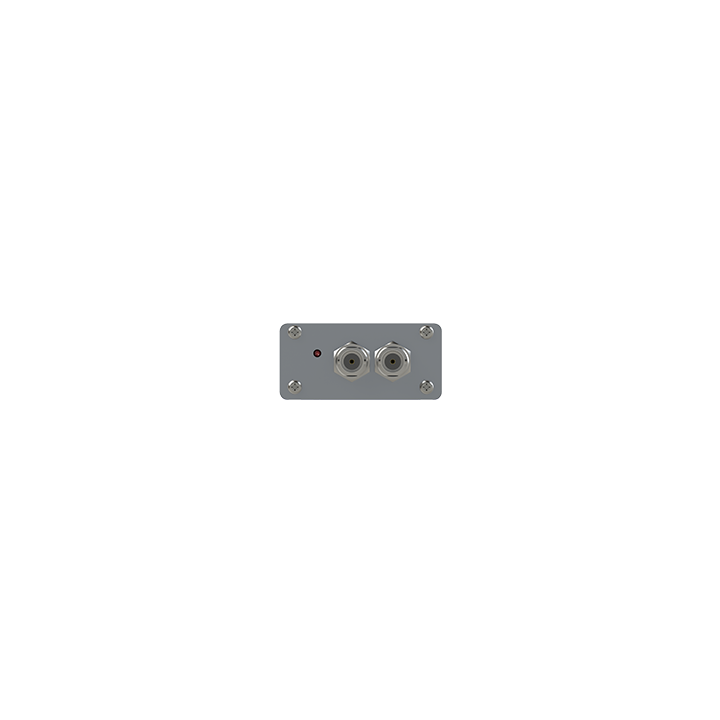

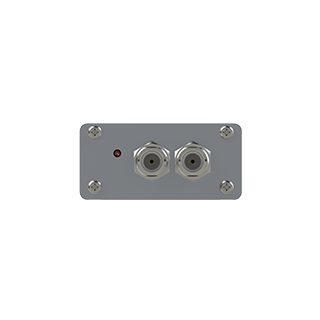

2 x BNC 75 Ohm gemäß IEC 60169-8 Änderung 2

Polarität

2 x Nicht invertierend

Signalpegel

800 mV +/- 10%

DC-Offset

0 +/- 0,5 V

Jitter

<0,15 UI Leitung ausgeglichen

Format

Resynchronisiert

Allgemeine Kartenspezifikationen



Länge:

92 mm

Breite:

64 mm

Höhe:

30 mm
Anschlüsse nicht inbegriffen

Gewicht:

100 g

Betriebstemperatur:

-30 bis +70 ºC

Leistung:

2,5 W

Spannung:

4,5 bis 17 V DC

Signalerkennung

LED leuchtet bei Signalverlust

Konformität



EMI/RFI:

Konform mit Richtlinie 89/336/EWG

Elektrisch:

Konform mit EN 61000-6-1, EN61000-6-2

Lasersicherheit

Konform mit Laserprodukt Klasse 1
24 CFR 1040.10 & 1040.11

RoHS:

Konform mit Richtlinie 2002/95/EG
