Spécification

Entrée optique

Connecteur

1 x LC femelle standard par canal

Longueur d'onde

1260-1620 nm

Sensibilité

> -17 dBm @ 11,88 Gb/s
> -18 dBm @ 5,94 Gb/s
> -22 dBm @ 2,97 Gb/s

Puissance d'entrée max.

> -1 dBm

Débit de données

50 Mb/s à 12 Gb/s

Sortie électrique

Normes

SMPTE 2082, SMPTE 2081, SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 297M, DVB-ASI, MADI à 125 Mb/s
Sélection automatique du débit pour les débits de données 12G-SDI, 3G-SDI, HD-SDI et SD-SDI.

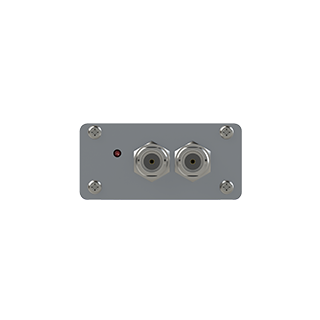

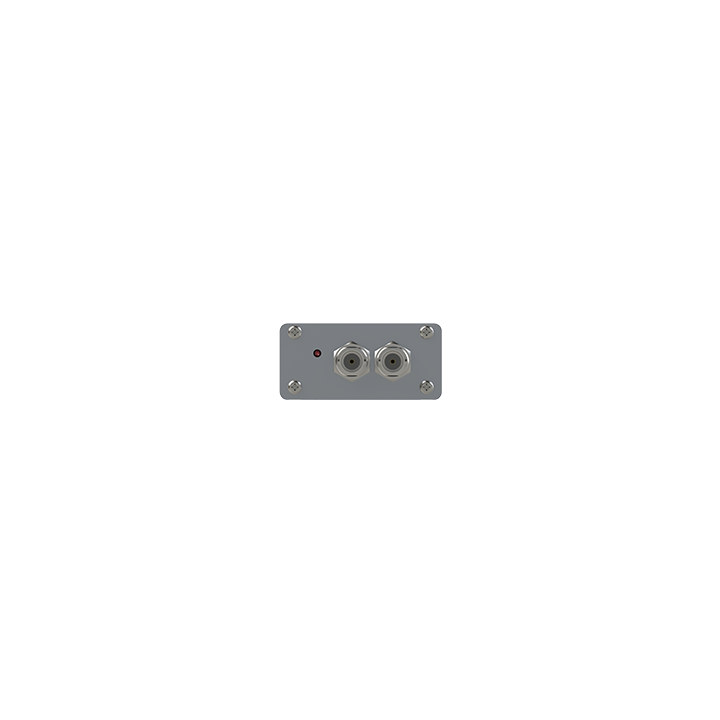

Connecteur

2 x BNC 75 Ohm selon IEC 60169-8 Amendement 2

Polarité

2 x non inverseur

Niveau de signal

800 mV +/- 10 %

Décalage CC

0 +/- 0,5 V

Gigue

<0,15 UI ligne égalisée

Format

Recalé

Spécifications générales de la carte

Longueur :

92 mm

Largeur :

64 mm

Hauteur :

30 mm
Connecteurs exclus

Poids :

100 g

Température de fonctionnement :

-30 à +70 ºC

Puissance :

2,5 W

Tension :

4,5 à 17 V CC

Détection de signal

LED allumée en cas de perte de signal

Conformité

EMI/RFI :

Conforme à la directive 89/336/CEE

Électrique :

Conforme aux normes EN 61000-6-1, EN61000-6-2

Sécurité laser

Conforme au produit laser de classe 1
24 CFR 1040.10 & 1040.11

RoHS :

Conforme à la directive 2002/95/CE
