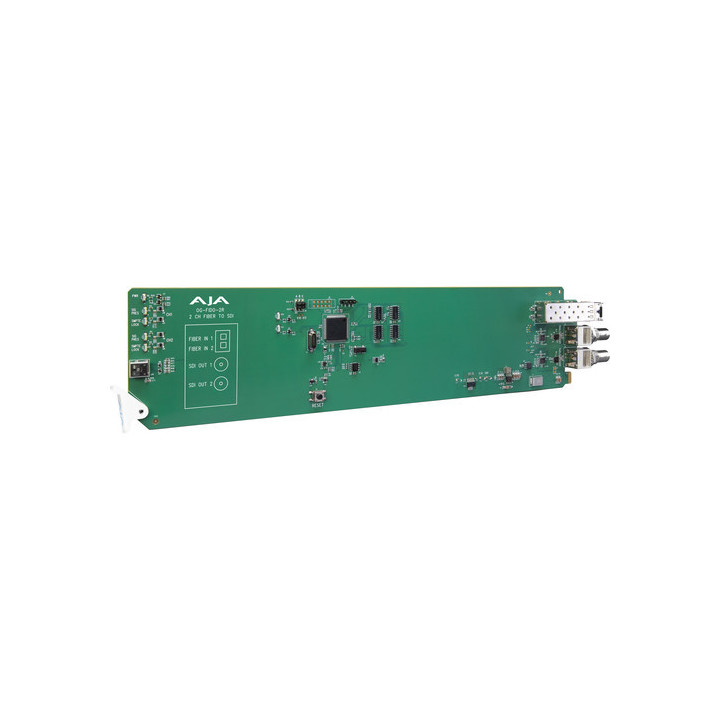

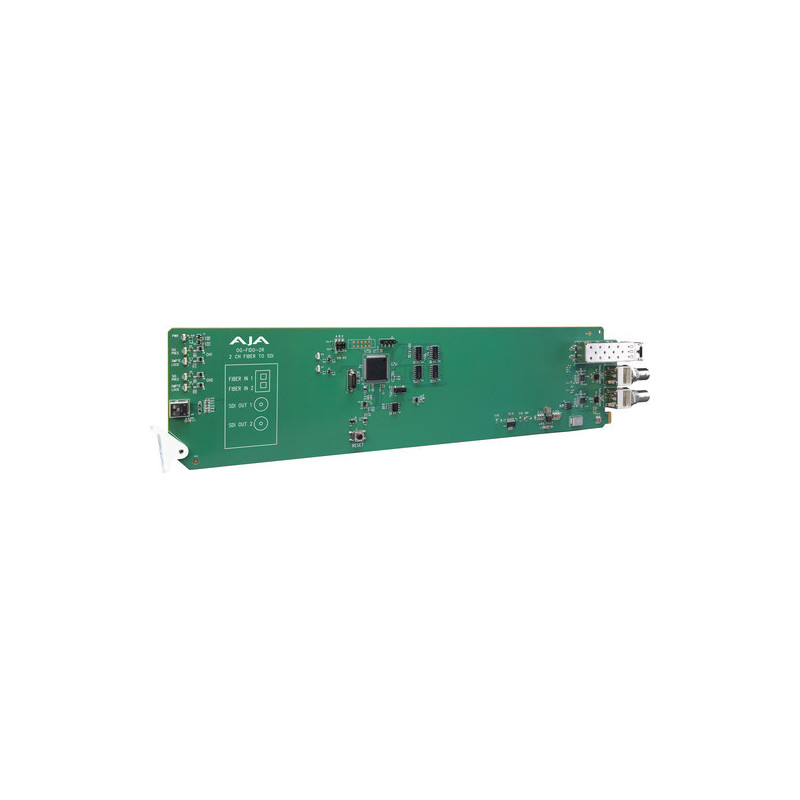

Aja 2-Kanal LC Multimode Glasfaser zu 3G SDI Empfänger
Konnektivität
Die Glasfasereingänge werden mit einer unübertroffenen Eingangs-Jitter-Toleranz resynchronisiert. Die 3G-SDI-Datenraten von 270 Mb, 1,5 Gb und 3 Gb werden unterstützt. Der Glasfaseranschluss ist an der Hauptplatine befestigt für erhöhte Zuverlässigkeit und Kosteneinsparungen.
openGear-Kompatibilität
Der openGear-Standard gewährleistet, dass AJA-Karten mit anderen openGear-Produkten von zertifizierten openGear-Partnern kompatibel sind. Mit einer wachsenden Liste von Produkten repräsentiert openGear die Zukunft der Chassis-basierten Produkte.
Flexible E/A
Das modulare Rückwandpanel ermöglicht kundenspezifische E/A-Verbindungen pro Karte (im Lieferumfang der Einzelkarten enthalten).
Integrierte Sicherheit
Die optionale redundante Stromversorgung bietet eine sekundäre Stromquelle bei Ausfall der Hauptstromversorgung.
Ethernet-Zugang
Eine Standard-Ethernet-Verbindung bietet Zugriff auf das Chassis über die Dashboard-Anwendung für die globale Kommunikation des Chassis.
Eigenschaften
- Videoformate: 150 Mbps - 3 Gbps, formatunabhängig
- Eingänge: 2x Glasfaser LC Multimode
- Ausgänge: 2x BNC 3G-SDI
- Überwachung über openGear DashBoard
- LED für Eingangspräsenz und SMPTE-Verriegelung
- Automatische Erkennung und Resynchronisation
- 270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,966 Gbps, 2,970 Gbps - Automatische Auswahl
- Nennwellenlänge: 850 nm
- Stromversorgung: 2,5 Watt
- Hot-Swap-kompatibel
- Kompatibel mit openGear-Chassis OGX, OG3 und DFR-8321
|
|
Spezifikationen
|
|
|
Videoformate
|
150 Mbps - 3 Gbps, formatunabhängig
|
|
Digitaler Videoeingang
|
2-Kanal unabhängige LC Multimode Glasfasereingänge, SMPTE-297
Nennwellenlänge: 850 nm
Optische Empfindlichkeit: -15dBm (min)
Überlastungsleistung: 0dBm
|
|
Digitaler Videoausgang
|
2-Kanal unabhängige BNC 3G-SDI-Ausgänge, SMPTE-259/292/424
|
|
Resynchronisation
|
270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,966 Gbps, 2,970 Gbps - Automatische Auswahl
Alle anderen Datenraten werden ohne Resynchronisation übertragen
|
|
Abmessungen (B x T x H)
|
4,6 x 1,71 x 0,85 Zoll (117 x 43,5 x 21,6 mm)
|
|
Gewicht
|
0,5 lb (0,3 kg)
|
|
Stromversorgung
|
3 Watt max
Verwendet eine 5-20VDC-Stromversorgung (AJA-Netzteil Modell DWP-U-R1 im Lieferumfang enthalten)
|
|
Umgebung
|
Sichere Betriebstemperatur: 0 bis 40 °C (32 bis 104 °F)
Sichere Lagertemperatur (ausgeschaltet): -40 bis 60 °C (-40 bis 140 °F)
Relative Betriebsfeuchtigkeit: 10-90 % nicht kondensierend
Betriebshöhe: < 3.000 Meter (< 10.000 Fuß)
|
