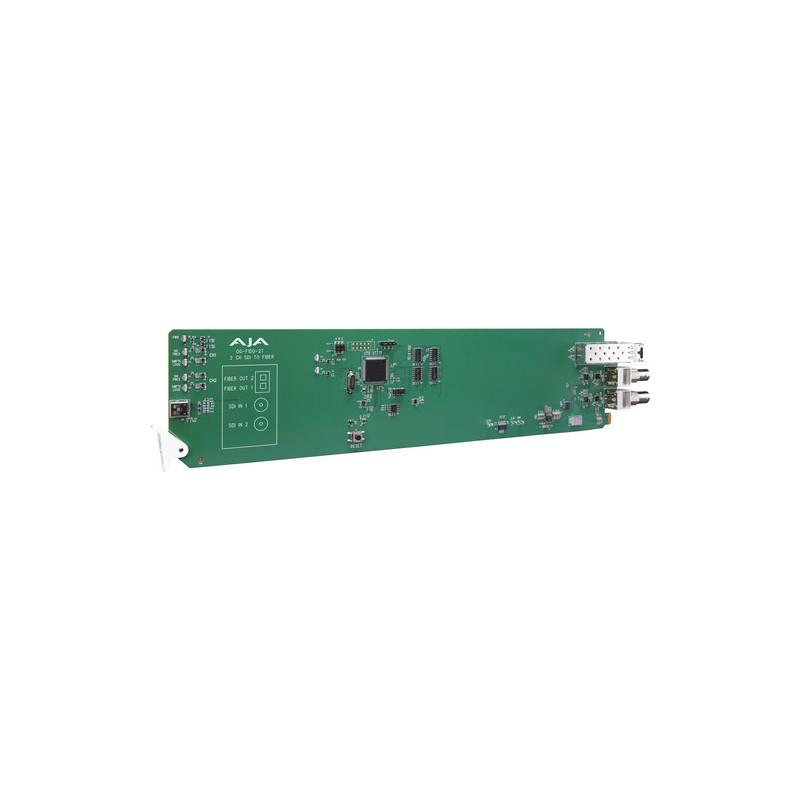

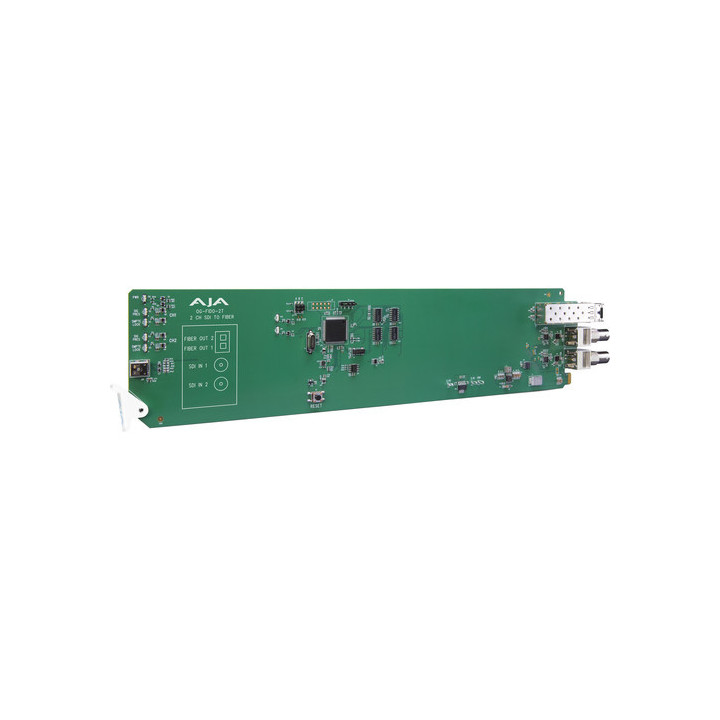

Aja 2-Kanal 3G-SDI zu LC-Multimode-Faser-Sender
Konnektivität
Die 3G-SDI-Eingänge werden mit branchenweit bester Eingangsjitter-Toleranz resynchronisiert. 3G-SDI-Datenraten von 270Mb, 1,5Gb und 3Gb werden unterstützt. Der Faseranschluss ist für erhöhte Zuverlässigkeit und Kosteneinsparungen auf der Hauptplatine befestigt.
openGear-Kompatibilität
Der openGear-Standard gewährleistet, dass AJA-Karten mit anderen openGear-Produkten zertifizierter openGear-Partner kompatibel sind. Mit einer wachsenden Liste von Produkten ist openGear die Zukunft gehäusebasierter Produkte.
Flexible E/A
Das modulare Rückwandpanel ermöglicht kartenspezifische E/A-Verbindungen (im Lieferumfang der einzelnen Karten enthalten).
Integrierte Sicherheit
Die optionale redundante Stromversorgung bietet eine sekundäre Stromquelle bei Ausfall der Hauptstromversorgung.
Ethernet-Zugriff
Eine Standard-Ethernet-Verbindung bietet Zugriff auf das Gehäuse über die Dashboard-Anwendung für die allgemeine Gehäusekommunikation.
Funktionen
- Videoformate: 150 Mbps - 3 Gbps, formatunabhängig
- Eingänge: 2x BNC 3G-SDI
- Ausgänge: 2x LC-Multimode-Faser
- Überwachung über openGear DashBoard
- LED für Eingangsanwesenheit und SMPTE-Verriegelung
- Automatische Erkennung und Resynchronisierung
- 270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,966 Gbps, 2,970 Gbps - automatische Auswahl
- Nennwellenlänge: 850 nm
- Leistung: 2,5 Watt
- Hot-Swap-fähig
- Kompatibel mit openGear OGX-, OG3- und DFR-8321-Gehäusen
|
|
Technische Eigenschaften
|
|
|
Videoformate
|
150 Mbps - 3 Gbps, formatunabhängig
|
|
Digitaler Videoeingang
|
2 unabhängige 3G-SDI-BNC-Eingänge, SMPTE-259/292/424
|
|
Digitaler Videoausgang
|
2 unabhängige LC-Multimode-Faserausgänge, SMPTE-297
Nennwellenlänge: 850 nm
Optische Leistung: -7dBm (min), -2dBm (max)
Auslöschungsverhältnis: 7,5dB (Typ)
|
|
Resynchronisierung
|
270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,966 Gbps, 2,970 Gbps - automatische Auswahl
Alle anderen Datenraten werden ohne Resynchronisierung übertragen
|
|
Abmessungen (B x T x H)
|
4,6 x 1,71 x 0,85 Zoll (117 x 43,5 x 21,6 mm)
|
|
Gewicht
|
0,5 lb (0,3 kg)
|
|
Stromversorgung
|
3 Watt max
Verwendet 5-20VDC-Stromversorgung (AJA-Modell DWP-U-R1-Stromversorgung im Lieferumfang enthalten)
|
|
Umgebung
|
Sichere Betriebstemperatur: 0 bis 40 C (32 bis 104 F)
Sichere Lagertemperatur (ausgeschaltet): -40 bis 60 C (-40 bis 140 F)
Relative Betriebsluftfeuchtigkeit: 10-90% nicht kondensierend
Betriebshöhe: <3.000 Meter (<10.000 Fuß)
|
