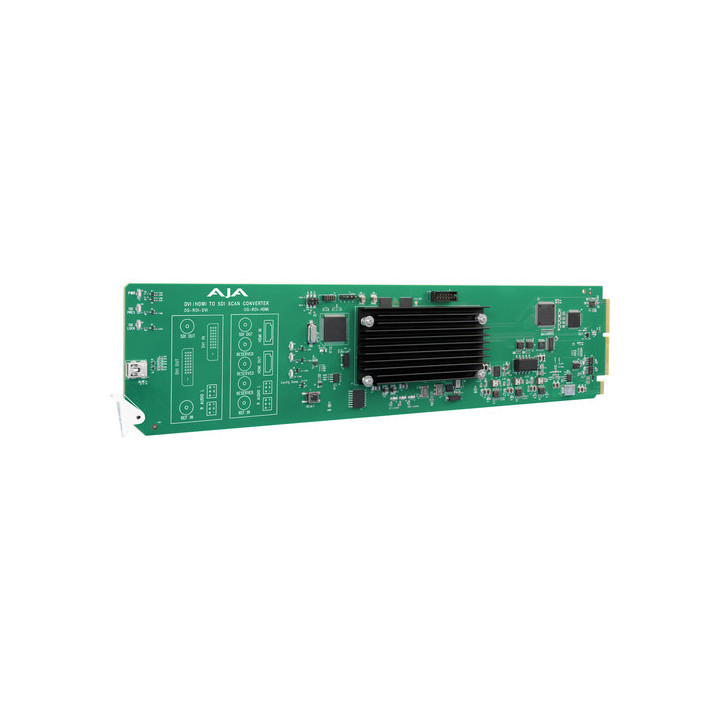

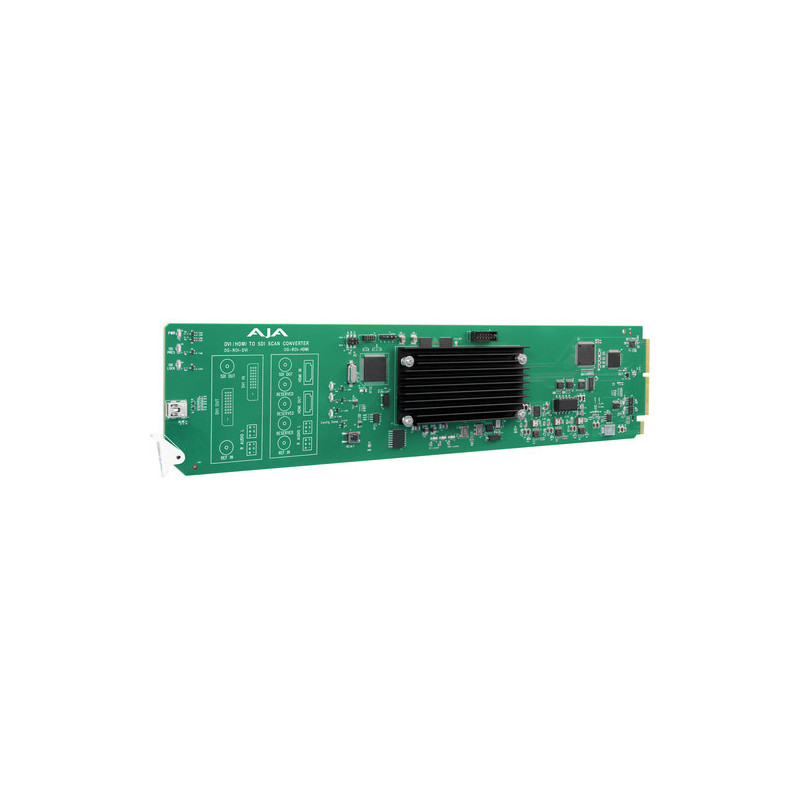

Aja HDMI zu SDI mit Region of Interest-Skalierung
Der OG-ROI-HDMI von AJA ist eine openGear-Karte, die eine außergewöhnliche Konvertierung von Computer- und HDMI-Ausgängen zu 3G-SDI-Basisband-Video ermöglicht. Mit hervorragender Region of Interest-Skalierung sowie Bildformat- und Bildfrequenz-Konvertierung erfüllt der OG-ROI-HDMI den wachsenden Bedarf, HDMI-Quellenextrakte und Computersignale korrekt in die Videowelt zu integrieren, ohne Budget oder Platz zu opfern.
Konnektivität
Der OG-ROI-HDMI verwendet eine direkte Schleife, die es ermöglicht, ihn inline zu platzieren und gleichzeitig eine Verbindung zu einem externen Monitor aufrechtzuerhalten, während auf SDI extrahiert wird. Der Referenzeingang stellt sicher, dass das vom OG-ROI-HDMI ausgehende SDI-Signal für den Einsatz in einer gesamten Produktion oder Installation gesperrt ist.
Audio
Der OG-ROI-HDMI akzeptiert 2-Kanal-Analog-Audio von den 2 3-poligen Klemmenblock-Anschlüssen oder 8-Kanal-eingebettetes Audio von einem HDMI-Eingang. Die Audioquelle und das Routing können in der DashBoard-Software ausgewählt werden und werden in den SDI-Ausgang eingebettet. Dies ermöglicht die Integration von Computer-Audio in das SDI-Signal für ein einfaches und synchronisiertes Routing.
openGear-Kompatibilität
Der openGear-Standard garantiert, dass AJA-Karten mit anderen openGear-Produkten von zertifizierten openGear-Partnern kompatibel sind. Mit einer wachsenden Liste von Produkten ist openGear die Zukunft der Rack-Chassis-Produkte.
Flexible E/A
Das modulare Rückpanel ermöglicht kundenspezifische E/A-Verbindungen pro Karte (im Lieferumfang der einzelnen Karten enthalten).
Integrierte Sicherheit
Die optionale redundante Stromversorgung bietet eine sekundäre Stromquelle bei Ausfall der Hauptstromversorgung.
Ethernet-Zugang
Eine Standard-Ethernet-Verbindung bietet Zugriff auf das Chassis über die Dashboard-Anwendung für die globale Chassis-Kommunikation. Ein optionaler Ethernet-Zugang pro Karte kann im Chassis installiert werden für erweiterte Kommunikation mit kompatiblen openGear-Karten.
|
|
Spezifikationen
|
|
|
Video-Eingangsformate
|
Computersignale:
WUXGA (1920 x 1200) 60 Hz max
VGA (640 x 480) minimum
Videosignale:
(HD) 1920 x 1080i 50, 59.94
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1280 x 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(SD) 625i, 525i
(SD) 580p, 480p
|
|
Video-Ausgangsformate
|
(HD) 1920 x 1080p 50, 59.94, 60, SMPTE 425-1 Level A Mapping-Struktur 1 (4:2:2 10-Bit YCbCr)
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080i 50, 59.94, 60
(HD) 1280 x 720p 50, 59.94, 60
(SD) 625i 25
(SD) 525i 29.97
|
|
Farbumfang
|
Vollständig
SMPTE
|
|
Referenzquelle
|
Free Run
Externe Kartenreferenz
OG Chassis-Ref 1
OG Chassis-Ref 2
|
|
Referenzeingang
|
Unterstützte Video-Referenzeingänge umfassen:
Tri-Level-Sync 1080i
Tri-Level-Sync 1080p
Tri-Level-Sync 720p
625i Farbburst
525i Farbburst
75-Ohm-Terminierung
|
|
Video-Eingang
|
1x HDMI-Eingangsanschluss (mit eingebettetem Audio, bis zu 8 Kanäle)
|
|
Video-Ausgänge
|
HDMI: 1x HDMI-Schleifendurchgangsanschluss (mit eingebettetem Audio, bis zu 8 Kanäle)
SDI: 3G-SDI, SMPTE-259/292/424, 1x BNC
|
|
HDCP
|
ROI kodiert den HDMI-Ausgang nicht mit HDCP-Verschlüsselung
ROI akzeptiert keinen HDCP-Eingang
|
|
Audio-Eingänge
|
Symmetrische analoge Audio-Eingänge mit 2 Kanälen, 2x 3-polige Klemmenblock-Anschlüsse
Eingebettetes HDMI-Audio, 24 Bit, 8 Kanäle
|
|
Audio-Ausgang
|
Eingebettetes SDI-Audio, 24 Bit, 2 Kanäle oder 8 Kanäle
|
|
Benutzeroberfläche
|
openGear DashBoard Netzwerk-Steuerungssoftware über Windows, macOS oder Linux
|
|
Stromversorgung
|
Kompatibel mit openGear-Chassis, 12,0 Watt max. pro Karte
|
|
Umgebung
|
Sichere Betriebstemperaturbereich: 0 bis 40°C (32 bis 104°F)
Sichere Lagertemperatur (ausgeschaltet): -40 bis 60°C (-40 bis 140°F)
Relative Betriebsluftfeuchtigkeit: 10-90% nicht kondensierend
Betriebshöhe: <3000 m (<10 000')
|
|
Gewicht
|
0,5 lbs (0,23 kg)
|
