Aja HDMI a SDI con scalatura della regione di interesse

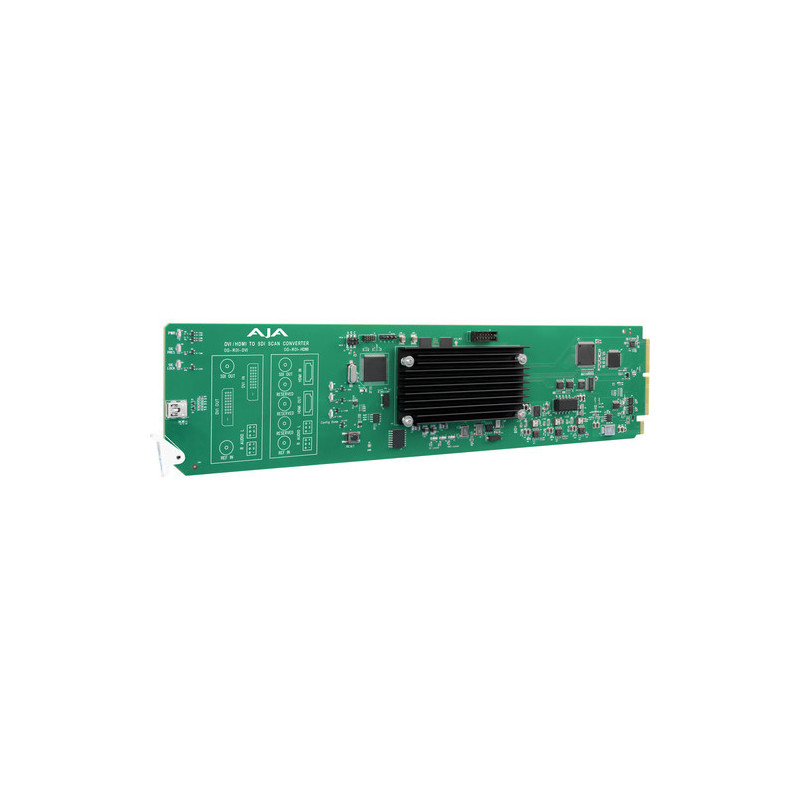

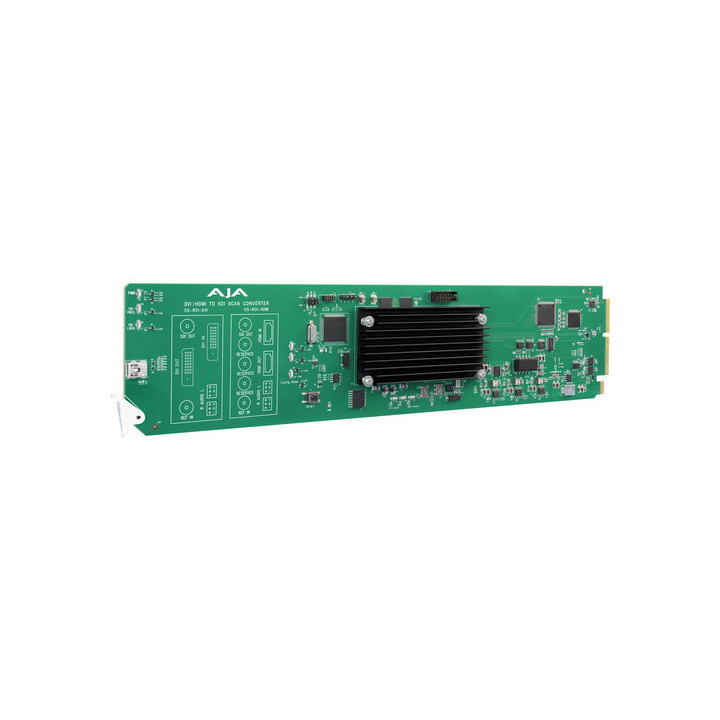

L'OG-ROI-HDMI di AJA è una scheda openGear che consente una conversione di qualità eccezionale dalle uscite di computer e HDMI al video in banda base 3G-SDI. Con una scalatura eccezionale della regione di interesse e conversione del formato immagine e della frequenza fotogrammi, l'OG-ROI-HDMI soddisfa la crescente necessità di incorporare correttamente le estrazioni da sorgenti HDMI e i segnali di computer nel mondo del video senza sacrificare budget o spazio.
Connettività
L'OG-ROI-HDMI utilizza un loop diretto, consentendo di posizionarlo in linea mantenendo una connessione a un monitor esterno durante l'estrazione verso SDI. L'ingresso di riferimento garantisce che il segnale SDI in uscita dall'OG-ROI-HDMI sia bloccato per l'utilizzo in tutta una produzione o installazione.
Audio
L'OG-ROI-HDMI accetta audio analogico a 2 canali dai 2 connettori a morsettiera a 3 pin o audio integrato a 8 canali da un ingresso HDMI. La sorgente audio e il routing possono essere selezionati nel software DashBoard e sono integrati nell'uscita SDI. Ciò consente di integrare l'audio del computer nel segnale SDI per un routing facile e sincronizzato.
Compatibilità openGear
Lo standard openGear garantisce che le schede AJA siano compatibili con altri prodotti openGear di partner openGear certificati. Con un elenco crescente di prodotti, openGear è il futuro dei prodotti per chassis rack.
I/O flessibile
Il pannello posteriore modulare consente connessioni di I/O personalizzate per scheda (incluse con le schede individuali).
Sicurezza integrata
L'alimentazione ridondante opzionale fornisce una sorgente di alimentazione secondaria in caso di guasto dell'alimentazione principale.
Accesso Ethernet
Una connessione Ethernet standard fornisce accesso allo chassis tramite l'applicazione Dashboard per la comunicazione globale dello chassis. Un accesso Ethernet opzionale per scheda può essere installato nello chassis per una comunicazione avanzata con le schede openGear compatibili.
|
|
Specifiche
|
|
|
Formati di ingresso video
|
Segnali informatici:
WUXGA (1920 x 1200) 60 Hz max
VGA (640 x 480) minimo
Segnali video:
(HD) 1920 x 1080i 50, 59.94
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1280 x 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(SD) 625i, 525i
(SD) 580p, 480p
|
|
Formati di uscita video
|
(HD) 1920 x 1080p 50, 59.94, 60, SMPTE 425-1 Livello A struttura di mappatura 1 (4:2:2 10 bit YCbCr)
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080i 50, 59.94, 60
(HD) 1280 x 720p 50, 59.94, 60
(SD) 625i 25
(SD) 525i 29.97
|
|
Gamma di colori
|
Completo
SMPTE
|
|
Sorgente di riferimento
|
Free Run
Rif. est. scheda
OG chassis rif. 1
OG chassis rif. 2
|
|
Ingresso di riferimento
|
Gli ingressi video di riferimento supportati includono:
Sincronizzazione tri-livello 1080i
Sincronizzazione tri-livello 1080p
Sincronizzazione tri-livello 720p
625i Nero colore
525i Nero colore
Terminazione 75 ohm
|
|
Ingresso video
|
1x connettore di ingresso HDMI (con audio integrato, fino a 8 canali)
|
|
Uscite video
|
HDMI: 1x connettore loop HDMI (con audio integrato, fino a 8 canali)
SDI: 3G-SDI, SMPTE-259/292/424, 1x BNC
|
|
HDCP
|
ROI non codifica l'uscita HDMI con crittografia HDCP
ROI non accetta ingresso HDCP
|
|
Ingressi audio
|
Ingressi audio analogici bilanciati a 2 canali, 2x connettori a morsettiera a 3 pin
Audio integrato HDMI, 24 bit, 8 canali
|
|
Uscita audio
|
Audio SDI integrato, 24 bit, 2 canali o 8 canali
|
|
Interfaccia utente
|
Software di controllo di rete openGear DashBoard tramite Windows, macOS o Linux
|
|
Alimentazione
|
Compatibile con chassis openGear, 12,0 watt max per scheda
|
|
Ambiente
|
Intervallo di temperatura di funzionamento sicura: 0-40°C (32-104°F)
Temperatura di conservazione sicura (spento): -40-60°C (-40-140°F)
Umidità relativa di funzionamento: 10-90% senza condensa
Altitudine di funzionamento: <3000 m (<10 000')
|
|
Peso
|
0,5 lbs (0,23 kg)
|
