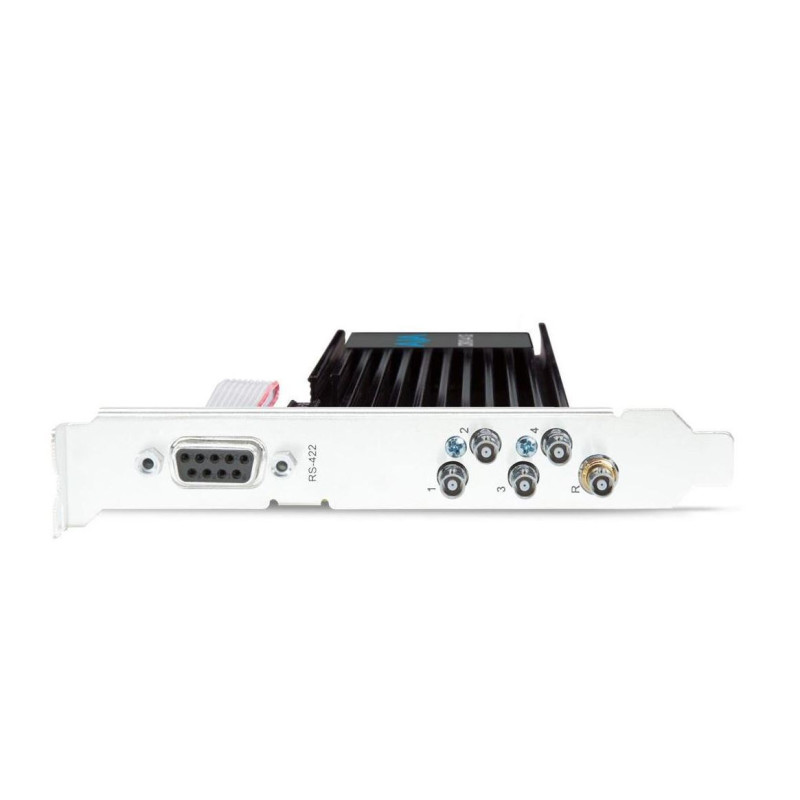

AJA - 12G-SDI PCIe, x4 Ch I/O, Short Bracket

Name: AJA CRV44-12G-R0-01 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket
Brand: AJA
SKU: 1018464
Price: 3822.09 CHF
Availability: BackOrder

AJA CRV44-12G-R0-01 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket

SKU 1018464

EAN 0812321032086

AJA CRV44-12G-R0-01 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket

12G-SDI PCIe, x4 Ch E/S, Short Bracket, avec ventilateur, HDBNC

Prix Visuals

3 822,09 CHF HT

4 131,68 CHF TTC

Prix constructeur 4 023,25 CHF HT

Sur commande

Livraison
- Expédié dans 2 à 3 semaines
Retrait en boutiques
- Disponible dans 2 à 3 semaines

Description

Description

Aja 12G-SDI PCIe, E/S 4 canaux, équerre courte

Prenez le contrôle des projets les plus exigeants en utilisant la puissance immense du plus récent membre de la gamme de produits Corvid. Le Corvid 44 12G est la carte d'E/S PCIe 3.0 8 lignes ultra-rapide et compacte d'AJA avec quatre connexions HD-BNC 12G-SDI bidirectionnelles, conçue pour les flux de travail vidéo et audio les plus exigeants d'aujourd'hui. Le Corvid 12G 44 est disponible en plusieurs configurations, y compris pleine hauteur ou profil bas, avec refroidissement passif ou actif.

Que vous travailliez avec HFR 8K/4K/UltraHD, 2K/HD, SD, Deep Colour et/ou HDR, profitez de la qualité et de la tranquillité d'esprit qu'apporte le Corvid 44 12G à vos projets. Prenant en charge 10 bits 4:2:2 et 4:4:4, jusqu'aux espaces colorimétriques 12 bits, le Corvid 44 12G offre la capture et la sortie via 12G-SDI, qui est également rétrocompatible avec 6G-SDI, 3G-SDI et 1.5G-SDI. Les ports 12G-SDI bidirectionnels offrent une immense flexibilité pour la capture et la lecture simultanées pour une gamme de solutions.

Carte d'E/S PCIe 12G-SDI multi-format

Le Corvid 44 12G dispose de quatre connecteurs 12G-SDI bidirectionnels avec une entrée de référence. L'entrée ou la sortie 8K est possible en utilisant quatre câbles 12G-SDI, et l'E/S 4K/UltraHD peut être réalisée avec un seul câble 12G-SDI ou 6G-SDI, ou quatre câbles 3G-SDI. L'E/S 2K/HD peut être réalisée avec un seul câble SDI ou une liaison SDI double, tout en permettant la capture et la surveillance simultanées via SDI.

Prise en charge flexible des fréquences d'images

Le Corvid 44 12G prend en charge les flux de travail à fréquence d'images élevée (HFR) 8K (8192 x 4320) et UltraHD2 (7680 x 4320) jusqu'à 50/60p pour les applications les plus exigeantes. Les fréquences d'images cinéma de 23.98, 24, 47.95 et 48p sont également prises en charge en 8K, 4K et 2K.

Les fréquences d'images élevées ne se limitent pas à la 8K et à l'UltraHD2 avec le Corvid 44 12G, plusieurs entrées et sorties 4K, UltraHD, 1080p et 720p HD sont également prises en charge à des fréquences d'images allant jusqu'à 50/60p, ce qui rend le Corvid 12G extrêmement flexible pour vos besoins actuels et futurs

Incrustation matérielle

Le commutateur aval matériel intégré permet de superposer facilement des graphiques et des images sur la vidéo d'entrée en temps réel.

Entrée LTC et référence

Le Corvid 44 12G fournit une connexion LTC/Référence externe commutable à l'arrière de la carte. Une deuxième entrée LTC est disponible sur un connecteur interne pour fournir une référence supplémentaire au Corvid 44 12G.

RS-422

Une connexion RS-422 intégrée est disponible soit comme connexion externe sur le Corvid 44 12G pleine hauteur, soit comme connexion interne sur le Corvid 44 12G profil bas. Le RS-422 permet le contrôle de dispositifs externes pour des entrées et sorties précises à l'image près.

	Spécifications
	Formats vidéo	(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (UHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1080i 50, 59.94, 60 (HD) 720p 50, 59.94, 60 (SD) 625i 50 (SD) 525i 59.94
	Entrées vidéo numériques	12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits 6G-SDI, SMPTE-2081, 10 bits et 8 bits 3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits 4K/UltraHD 4:4:4 (4x BNC) 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bits, 10 bits et 8 bits 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bits et 8 bits
	Sorties vidéo numériques	12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits 6G-SDI, SMPTE-2081, 10 bits et 8 bits 3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits 4K/UltraHD 4:4:4 (4x BNC) 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bits, 10 bits et 8 bits 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bits et 8 bits
	E/S SDI	Les connexions SDI sont bidirectionnelles 2K/HD, la capture et la surveillance sont simultanées 4K/UltraHD avec 12G-SDI, la capture et la surveillance sont simultanées. 4K/UltraHD avec 3G-SDI, les quatre connexions doivent être utilisées soit pour l'entrée, soit pour la sortie. 8K/UHD2 avec 12G-SDI, les connexions doivent être utilisées soit pour l'entrée, soit pour la sortie.
	Entrées audio numériques	16 canaux, audio SDI intégré 24 et 16 bits, fréquence d'échantillonnage 48 kHz, synchrone
	Sorties audio numériques	16 canaux, audio SDI intégré 24 bits, fréquence d'échantillonnage 48 kHz, synchrone
	Incrustateur aval	Prend en charge les graphiques avec canal alpha sur vidéo, cache ou tampon d'image, ou contenu du tampon d'image sur vidéo entrante ou cache jusqu'à UltraHD/4K
	Formats vidéo	(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 L'entrée de référence est terminée à 75 ohms lorsque Genlock est réglé sur Ref In
	Timecode	Entrée timecode LTC via connecteur 2 broches sur carte PCIe [modèles courts (profil bas) et hauts (pleine hauteur)] Entrée timecode LTC via connecteur HD-BNC Ref In (commutable) sur équerre PCIe [modèles hauts (pleine hauteur) uniquement]
	Interface électrique	PCIe 3.0 8 lignes
	Contrôle machine	RS-422, protocole Sony 9 broches via connecteur sur carte PCIe [modèles courts (profil bas) et hauts (pleine hauteur)] RS-422, protocole Sony 9 broches via port sur équerre PCIe connecté au connecteur via câble DB9 [modèles hauts (pleine hauteur) uniquement] Le brochage du connecteur D 9 broches est le suivant : 1: GND 2: RX- 3: TX+ 4: GND 5: Pas de connexion 6: GND 7: RX+ 8: TX- 9: GND Boîtier: GND
	Bruit	<50dBA (pondération A à 1m en champ libre) [modèles avec refroidissement actif (ventilateur)] Ultra silencieux (pratiquement inaudible) [modèles avec refroidissement passif* (sans ventilateur)] Le refroidissement passif nécessite un flux d'air minimum dans l'hôte/châssis de 150 LFM (pieds linéaires par minute) à 30°C
	Dimensions (l x p x h)	0.75" x 7.0" x 3.15" (19 x 178 x 80 mm) [modèles courts (profil bas)] 0.75" x 7.0" x 4.75" (19 x 178 x 121 mm) [modèles hauts (pleine hauteur)]
	Poids	Carte PCIe : 0,6 lbs (0,3 kg) Câbles (tous combinés) : 0,6 lbs (0,3 kg)
	Alimentation	25W typique, 32W maximum Connecteur d'alimentation ATX PC interne (Molex p/n 45559-0002)
	Environnement	Température de fonctionnement sûre : 0 à 40 °C (32 à 104 °F) Température de stockage sûre (hors tension) : -40 à 60 °C (-40 à 140 °F) Humidité relative de fonctionnement : 10-90 % sans condensation Altitude de fonctionnement : <3 000 mètres (<10 000 pieds)
