AJA E/S 4K/2K/3G/Double Link/HD/SD

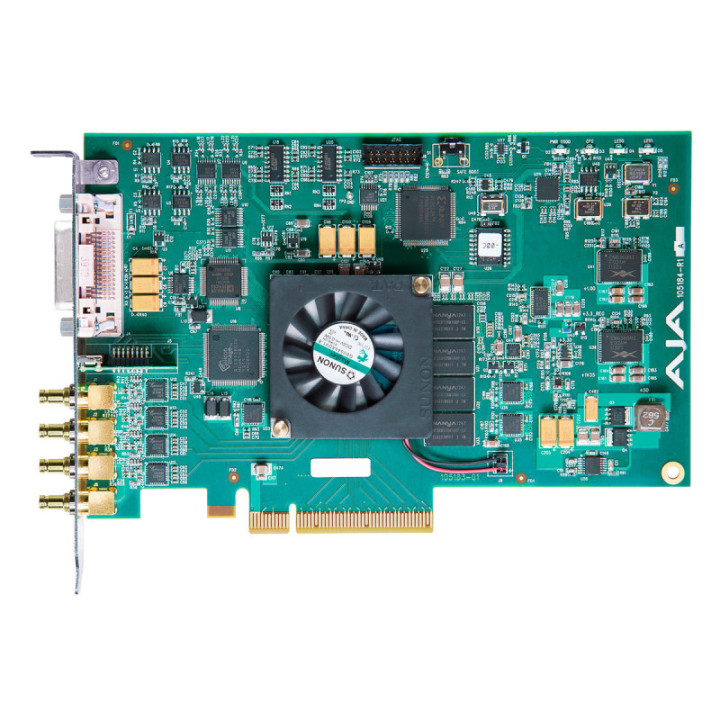

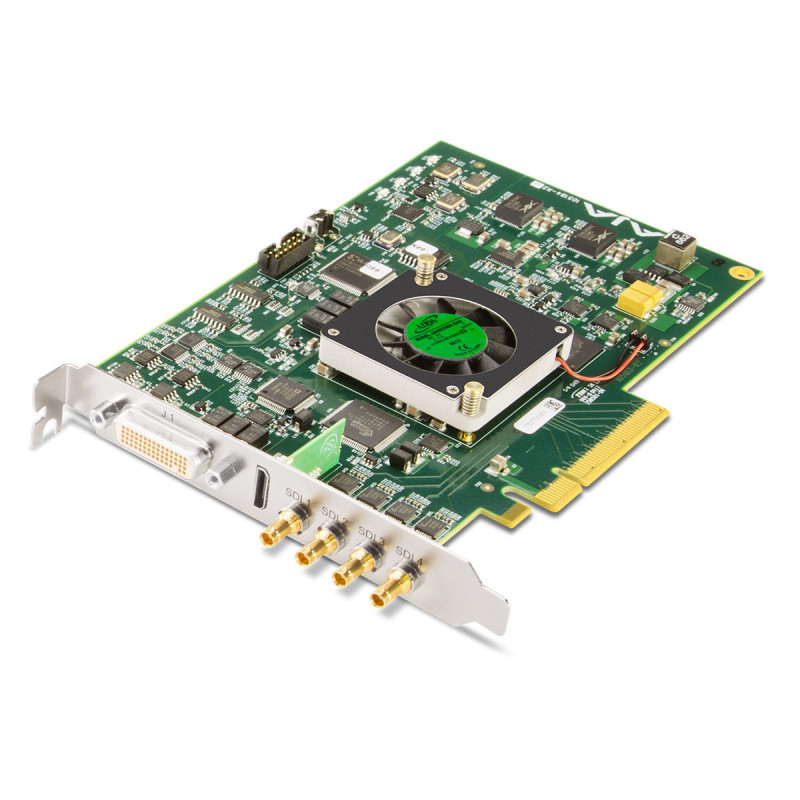

KONA 4 est une puissante carte d'entrée/sortie vidéo et audio de bureau PCIe 2.0 8 voies avec des capacités inégalées pour gérer tout, de la SD à la HD, 2K et 4K avec un échantillonnage complet 10 bits 4:2:2 et 4:4:4 pour une clarté d'image fantastique et une prise en charge 12 bits. Pour les workflows HDR, KONA 4 prend en charge HDR 10 et HLG pour une reproduction de couleurs riche via HDMI. KONA 4 a la puissance pour le travail d'aujourd'hui et de demain.
Connectivité professionnelle

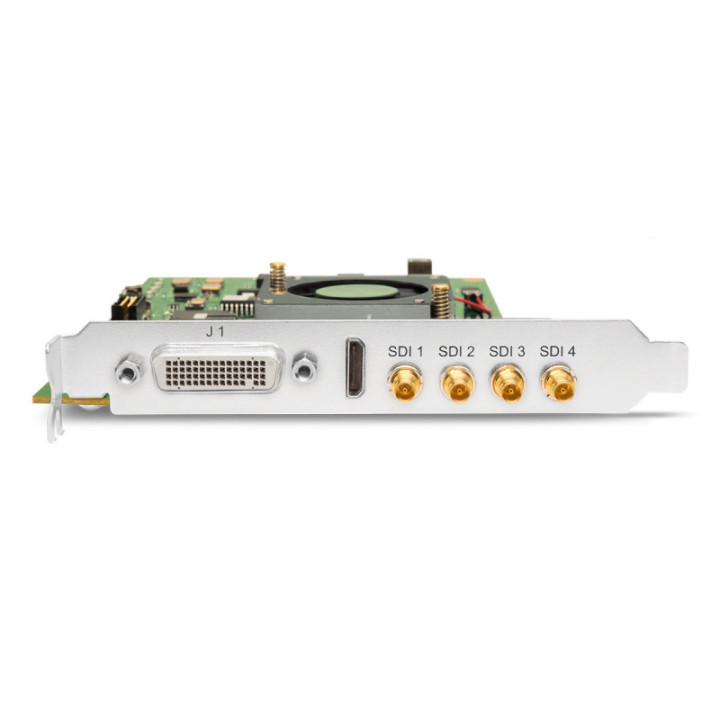

KONA 4 dispose de connexions 3G-SDI bidirectionnelles qui peuvent être utilisées pour l'entrée et la sortie. 16 canaux d'audio intégrée sur SDI pour le travail audio multicanal et sortie de monitoring HDMI 2.0b. Entrée/sortie LTC, entrée Genlock, contrôle RS-422, sortie vidéo analogique SD/HD configurable 3 x BNC et entrée/sortie audio AES 8 canaux avec le K3G-Box permettent tous à KONA 4 de s'intégrer dans une variété de workflows allant du HDR au HFR, de la 4K au HD multicanal pour le streaming et plus encore.
HDR
Le HDR ou High Dynamic Range, offre la possibilité d'afficher une gamme de couleurs plus large et plus riche, des blancs beaucoup plus lumineux et des noirs beaucoup plus profonds et plus foncés que ne le permettent les signaux standard. Cela donne à vos images une apparence plus „dynamique” et vous permet de communiquer des couleurs naturelles et fidèles à la réalité à votre public.
KONA 4 fournit cette prise en charge pour vos workflows HDR 4K/UltraHD/2K et HD vers des écrans compatibles HDMI dans le logiciel v13 en offrant la prise en charge HDR10 avec métadonnées HDR 10 infoframe, conformes aux normes HDMI 2.0a/CTA-861.3 et prise en charge HLG sur les écrans HDMI applicables. Le logiciel Desktop v13 introduit la prise en charge HLG via HDMI pour les dernières versions d'Adobe Premiere CC.
Compatible Apple Mac Pro
AJA offre une compatibilité totale avec le nouveau Mac Pro d'Apple, incluant la prise en charge d'AJA Control Room avec compatibilité Metal ainsi qu'une prise en charge étendue pour une gamme d'applications. Pour les productions gérant des workflows haute résolution jusqu'à 4K, KONA 4 est un compagnon parfait pour l'entrée/sortie vidéo et audio.
Workflow
Connectez vos sources numériques via 3G-SDI à KONA 4 pour capturer dans une grande variété de formats. Surveillez via la sortie HDMI (HDR10, HLG, Dolby Vision et HDR10+), et masterisez vers les destinations en utilisant des sorties SDI professionnelles de haute qualité, un contrôle machine et une référence analogique ou tri-niveau.
Puissant
La prise en charge 4K étendue de KONA 4 permet une sortie directe depuis les systèmes de montage vers des projecteurs ou moniteurs 4K, incluant la prise en charge HFR à 50/60 fps et une sortie HDMI 4K pour prendre en charge les derniers moniteurs UltraHD, permettant aux monteurs et clients de visualiser des images 4K en pleine résolution pendant le travail.
KONA 4 prend également en charge la capture AJA Raw jusqu'à 120 fps via 4 connexions 3G-SDI. Créez de beaux ralentis détaillés avec un rendu cinématographique captivant via AJA Control Room.
Prise en charge haute fréquence d'images
KONA 4 a la puissance nécessaire pour prendre en charge la 4K à haute fréquence d'images (HFR) à 50p et 60p pour les workflows 4K et UltraHD les plus exigeants.
Sortie HDMI 4K
La sortie HDMI est capable d'afficher la 4K/UltraHD via HDMI sur de nombreux moniteurs UltraHD récents, rendant le monitoring en pleine résolution abordable tout en maintenant une qualité d'image impeccable.
Prise en charge RA avec Unreal Engine 4.22
Capturez des séquences en temps réel avec KONA 4 via SDI depuis des caméras de haute qualité, fusionnez vos séquences avec votre environnement virtuel créé par Unreal Engine et renvoyez-le en temps réel pour la diffusion - un besoin croissant pour les diffuseurs, les exigences de réalité augmentée (RA) et plus encore.
Les cinéastes numériques bénéficient également de ces nouveaux workflows : Sur le plateau, améliorez votre travail VFX en direct avec la possibilité de voir une composition complète en direct pendant le tournage. Cela permet de réduire les reprises, donne aux acteurs l'opportunité de comprendre l'environnement virtuel dans lequel ils travaillent pour des performances plus fortes et conduit finalement à une série d'efficacités et d'économies, avec l'avantage supplémentaire d'une transition plus fluide vers la post-production.
Keying matériel
Le keyer matériel downstream intégré permet de superposer des graphiques et des images sur la vidéo d'entrée de la carte pour un compositing facile.
Support légendaire
Le support technique d'AJA est reconnu comme l'un des meilleurs de l'industrie et est fourni sans frais supplémentaires. Notre équipe de support travaillera avec vous pour résoudre tous les problèmes que vous pourriez rencontrer et vous assurer d'être opérationnel aussi rapidement que possible.
Intégration
KONA 4 prend en charge macOS, Windows et Linux, offrant une puissance incroyable en 4K et multicanal pour une large gamme d'applications.
|
|
Spécifications
|
|
|
Formats vidéo
|
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25
|
|
Formats vidéo (suite)
|
(HD) 1080i 50, 59.94, 60
(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(SD) 625i 50
(SD) 525i 23.98, 59.94
|
|
Entrée vidéo numérique
|
3G-SDI, SMPTE-259/292/296/424/425, 8 bits, 10 bits et 12 bits
4K/UltraHD 4:2:2 et 4:4:4 jusqu'à 50/60 fps
Double Link HD 4:4:4 (2x BNC)
Simple Link 4:2:2 ou 4:4:4 (1x BNC)
Prise en charge LUT 1D
|
|
Sortie vidéo numérique
|
3G-SDI, SMPTE-259/292/296/424, 8 bits, 10 bits et 12 bits
4K/UltraHD 4:2:2 et 4:4:4 jusqu'à 50/60 fps
Double Link HD 4:4:4, (2x BNC)
Simple Link 4:2:2 ou 4:4:4 (1x BNC)
HDMI v1.4b
30/36 bits/pixel, RGB ou YUV, 2,25 Gbps
2K, HD et SD, UltraHD avec prise en charge HFR jusqu'à 60p 4:2:0
Prise en charge HDR10 - métadonnées HDR Infoframe, conforme à HDMI 2.0a/CTA-861.3
Prise en charge HLG - conforme à HDMI 2.0b/CTA-861-G
|
|
Sortie vidéo analogique
|
Composite/S-Video (Y/C) (1x BNC/2 x BNC+adaptateur)
NTSC, NTSCJ, PAL
Composantes (3x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (mode composantes)
SMPTE/EBU N10, Betacam 525 lignes, Betacam 525J, RGB
D/A 12 bits, suréchantillonnage 8x
+/- 0,2 dB jusqu'à 5,0 MHz réponse en fréquence Y
+/- 0,2 dB jusqu'à 1 MHz réponse en fréquence C
Réponse impulsionnelle 2T 5%
<1% différence de phase
<1% différence de gain
<1% ns inégalité de délai Y/C
|
|
Entrée audio numérique
|
Audio SDI intégrée 16 canaux, 16 et 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone
Audio AES/EBU 16 canaux, 16 et 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone (via 8x BNC sur K3G-Box en option)
Audio AES/EBU 8 canaux, 16 et 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone ou non synchrone, conversion interne de la fréquence d'échantillonnage (via 4x BNC sur câble breakout)
|
|
Sortie audio numérique
|
16 canaux, audio SDI intégrée 16 et 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone
16 canaux, audio AES/EBU 16 et 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone (via 8x BNC sur K3G-Box en option)
8 canaux, audio HDMI intégrée 16 et 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone
8 canaux, audio AES/EBU 16 et 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone ou non synchrone, conversion interne de la fréquence d'échantillonnage (via 4x BNC sur câble breakout)
|
|
Keyer downstream
|
Prend en charge les graphiques jusqu'à 2K/HD avec canal alpha sur vidéo, cache ou framebuffer, ou contenu framebuffer sur vidéo ou cache entrant
|
|
Conversion de rapport d'aspect SD vers SD
|
Letterbox : Convertit le matériel SD anamorphique en une image letterbox
H Crop : Produit un effet d'étirement horizontal sur l'image ; convertit la SD anamorphique en plein écran
Pillarbox SD : Produit une image au centre de l'écran avec des bordures noires sur les côtés gauche et droit et une image anamorphique au centre
V Crop : Convertit le matériel SD letterbox en une image anamorphique
|
|
Timecode
|
Entrée et sortie de timecode LTC (via 1x BNC chacune)
|
|
Entrée de référence
|
Burst noir analogique (1V) ou sync composite (2 ou 4V)
Bouclage
75 ohms sur K3G-Box en option, terminé sur câble breakout fourni
|
|
Interface électrique
|
PCIe 2.0 8 voies
|
|
Contrôle machine
|
RS-422, protocole Sony 9 broches (via câble breakout ou K3G-Box en option)
La configuration du brochage du connecteur D 9 broches est la suivante :
1. GND, 2. RX-, 3. TX+, 4. GND, 5. Pas de connexion, 6. GND, 7. RX+, 8. TX-, 9. GND, Shield. GND
|
|
Consommation électrique
|
22W typique, 24W maximum
|
|
Température de fonctionnement en toute sécurité
|
0 à 40 degrés C (32 à 104 degrés F)
|
|
Température de stockage en toute sécurité (hors tension)
|
-40 à 60 degrés C (-40 à 140 degrés F)
|
|
Humidité relative de fonctionnement
|
10-90% sans condensation
|
|
Altitude de fonctionnement
|
<10 000' (<3 000 m)
|
|
Dimensions (L x P x H)
|
0,75 x 6,9 x 5" (19,05 x 175,26 x 127 mm)
|
|
Poids
|
0,4 kg (0,7 lbs)
|
