Carte PCIe AJA E/S 12G-SDI 10 bits

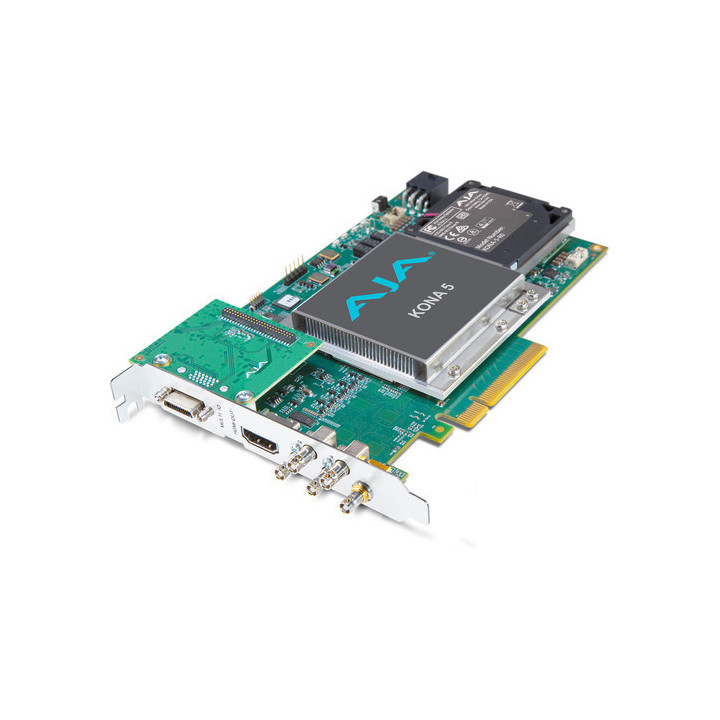

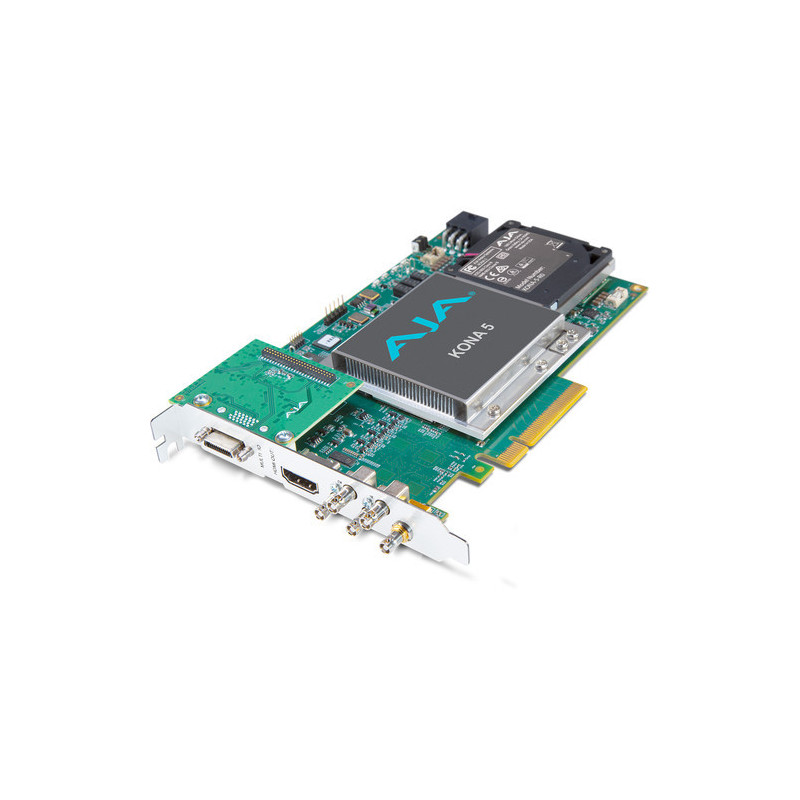

Prenez le contrôle des projets les plus exigeants en utilisant la puissance immense du nouveau membre de la gamme KONA. Le KONA 5 est la carte E/S PCIe 3.0 à 8 voies ultra-rapide d'AJA, conçue pour les flux de travail vidéo et audio les plus exigeants d'aujourd'hui.
Que vous travailliez avec HFR 8K/UltraHD2, 4K/UltraHD, 2K/HD, SD, Deep Colour et/ou HDR, découvrez la qualité et la tranquillité d'esprit que le KONA 5 apporte à votre univers. Prenant en charge les espaces colorimétriques 10 bits 4:2:2 et 4:4:4, ou même 12 bits pour des images d'une pureté éclatante, le KONA 5 offre la flexibilité d'ingérer et de sortir avec 12G/6G/3G-SDI et de monitorer avec un port HDMI 2.0 pleine taille. Les ports 12G-SDI bidirectionnels offrent une immense flexibilité pour la capture et le pass-through simultanés, et avec un logiciel approprié, la capture et la diffusion multi-canaux.
Pour les flux de travail HDR, le KONA 5 prend en charge HDR10 et HLG pour une reproduction des couleurs riche via HDMI 2.0. Le KONA 5 a la puissance nécessaire pour le travail que vous faites aujourd'hui et à l'avenir.
Connectivité professionnelle : 12G-SDI et HDMI 2.0

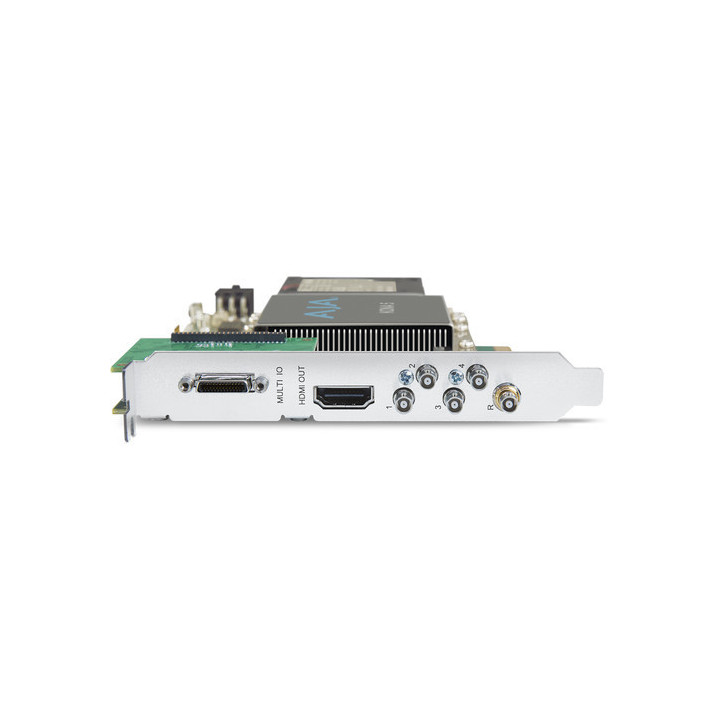

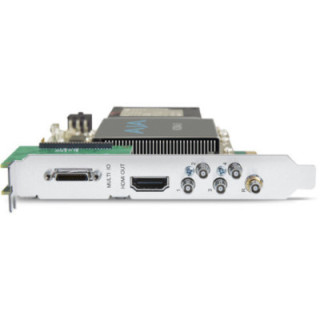

Le KONA 5 dispose de 4 connecteurs 12G-SDI bidirectionnels et d'une entrée de référence directement sur l'équerre de la carte. Les 4 connexions SDI HDBNC peuvent être utilisées dans une grande variété de configurations pour répondre à vos besoins créatifs ; utilisez quatre câbles simultanément pour prendre en charge soit 8K/UltraHD2 (via 4x 12G-SDI) ou 4K/UltraHD (via 3G-SDI), ou utilisez un seul câble pour l'entrée et un seul câble pour la sortie/transmission simultanée soit en 4K/UltraHD (via 1x 12G- ou 6G-SDI) ou HD/2K (via 1x 3G-SDI, ou même simple/double liaison 1.5G-SDI).
Une connexion HDMI 2.0 pleine taille offre monitoring et sortie, avec support HDR, Deep Colour et HFR. Dans l'ensemble, le KONA 5 est le choix des professionnels pour la post-production, la diffusion, les graphiques, les plateaux virtuels, la pré-visualisation, le compositing en direct et plus encore.
Connectivité étendue
Le KONA 5 est livré avec un câble breakout inclus qui offre une connectivité étendue pour l'AES, le support de contrôle RS-422 et la référence :
- 8 canaux d'entrée AES/EBU (BNC)
- 8 canaux de sortie AES/EBU (BNC)
- Connecteur RS-422 9 broches pour le contrôle
- Entrée et sortie LTC

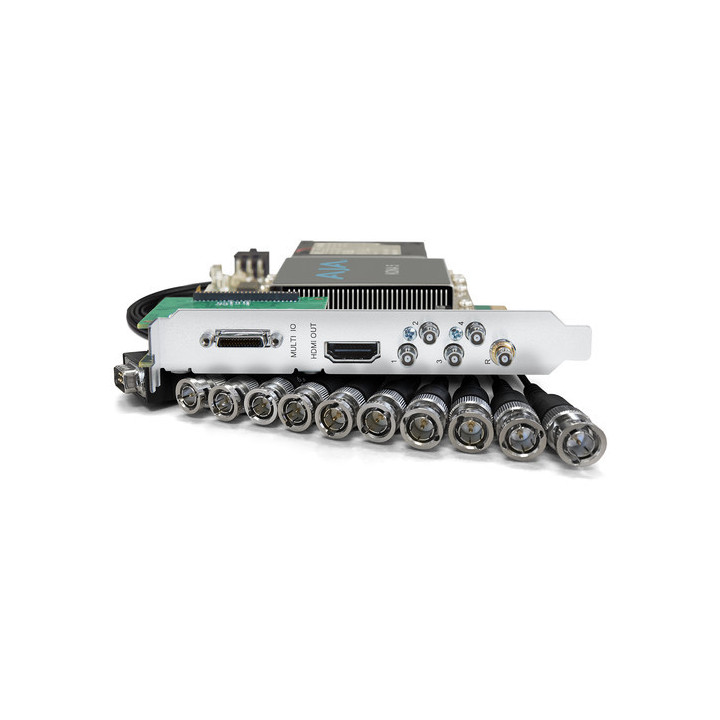

Le KONA 5 est également livré avec 5 câbles "pigtail" HDBNC vers BNC pleine taille pour garantir une compatibilité immédiate avec votre infrastructure SDI.
Compatible avec Apple Mac Pro
AJA offre une compatibilité complète pour le nouveau Mac Pro d'Apple, y compris le support de l'AJA Control Room avec compatibilité Metal ainsi qu'un support étendu pour une gamme d'applications. Pour les productions gérant des flux de travail haute résolution jusqu'à 8K, le KONA 5 est le compagnon idéal pour la nouvelle station de travail offrant un support multi-canaux 4K et 8K.
HDR
Le HDR (High Dynamic Range) offre la possibilité d'afficher une gamme de couleurs plus large et plus riche, des blancs beaucoup plus lumineux et des noirs beaucoup plus profonds et plus sombres que ne le permettent les signaux standard. Cela donne à vos images un aspect plus « dynamique » et vous permet de communiquer des couleurs naturelles et fidèles à la réalité à votre public.
Le KONA 5 offre une compatibilité HDR robuste pour les écrans HDMI avec support pour HLG et HDR10 avec métadonnées HDR Infoframe, conforme à HDMI2.0a/CTA-861.3 et aux normes HD.
Et en utilisant AJA Control Panel et AJA Control Room (logiciel gratuit fourni pour la capture et la lecture avec le package AJA Desktop Software), vous pouvez commencer à travailler immédiatement avec l'ingestion HDR, le pass-through et le monitoring.
Flux de travail
Connectez vos sources numériques via 12G-SDI au KONA 5 pour la capture dans une grande variété de formats. Monitorez via la sortie HDMI 2.0 (HDR10, HLG, Dolby Vision et HDR10+), et masterisez vers les destinations en utilisant des sorties SDI professionnelles de haute qualité, un contrôle de machine et une référence analogique ou tri-level.
Synchronisation
Le KONA 5 peut être synchronisé sur une référence externe pour l'intégration dans des productions plus importantes, ou alimenté en entrée et sortie LTC pour s'assurer que les séquences capturées avec le KONA 5 ont le code temporel approprié.
Contrôle de machine
Un port RS-422 9 broches sur le câble breakout inclus permet le contrôle d'une gamme de périphériques externes pour des captures et des incrustations au cadre près.
Support AR avec Unreal Engine 4.22
Capturez des séquences en temps réel avec le KONA 5 via SDI à partir de caméras de haute qualité, fusionnez vos séquences avec votre environnement virtuel créé par Unreal Engine et renvoyez-le en temps réel à l'antenne - un besoin croissant pour les diffuseurs, les exigences de réalité augmentée (AR) et plus encore.
Les cinéastes numériques bénéficient également de ces nouveaux flux de travail : Sur le plateau, améliorez votre travail VFX en direct avec la possibilité de voir une composition complète en direct pendant le tournage. Cela réduit les reprises, permet aux acteurs de mieux comprendre l'environnement virtuel dans lequel ils travaillent pour des performances plus solides, et conduit finalement à une série d'efficacités et d'économies avec l'avantage supplémentaire d'une transition plus fluide vers la post-production.
Incrustation matérielle
L'incrustrateur matériel aval intégré permet l'incrustation facile de graphiques et d'images jusqu'à 4K/UltraHD sur la vidéo d'entrée en temps réel.
Support légendaire
Le support technique d'AJA est reconnu comme l'un des meilleurs de l'industrie et est fourni sans frais supplémentaires. Notre équipe de support travaillera avec vous pour résoudre tous les problèmes que vous pourriez rencontrer et vous faire travailler aussi rapidement que possible.
Intégration
Le KONA 5 prend en charge macOS, Windows et Linux, offrant une puissance incroyable en 4K et multi-canaux pour une large gamme d'applications créatives.
|
|
Spécifications
|
|
|
Formats vidéo
|
(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UltraHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25
|
|
Formats vidéo (suite)
|
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94
|
|
Entrées vidéo numériques
|
12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits
4K/UltraHD 4:4:4 (4x BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bits, 10 bits et 8 bits
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bits et 8 bits
|
|
Sorties vidéo numériques
|
12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits
4K/UltraHD 4:4:4 (4x BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bits, 10 bits et 8 bits
|
|
Sorties vidéo numériques (suite)
|
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bits et 8 bits
HDMI v2.0
30/36 bits/pixel, RGB ou YUV, 6 Gbps par composante couleur
4K, UltraHD, 2K, HD et SD avec support HFR jusqu'à 60p (4:2:2), 10 bits et 8 bits
Support HDR10 - métadonnées HDR Infoframe, compatible avec HDMI 2.0a/CTA-861.3
Support HLG - compatible avec HDMI 2.0b/CTA-861-G
|
|
E/S SDI
|
Les connexions SDI sont bidirectionnelles
2K/HD, la capture et le monitoring sont simultanés
4K/UltraHD avec 12G-SDI, la capture et le monitoring sont simultanés
4K/UltraHD avec 3G-SDI, les quatre connexions doivent être utilisées soit en entrée soit en sortie
8K/UltraHD2 avec 12G-SDI, les connexions doivent être utilisées soit en entrée soit en sortie
|
|
Entrées audio numériques
|
Audio SDI intégré 16 canaux, 24 et 16 bits, fréquence d'échantillonnage 48 kHz, synchrone
Audio AES/EBU 8 canaux, 16 et 24 bits, fréquence d'échantillonnage 48 kHz, synchrone ou asynchrone, conversion interne du taux d'échantillonnage (via 4x BNC sur câble breakout)
|
|
Sorties audio numériques
|
Audio SDI intégré 16 canaux, 24 bits, fréquence d'échantillonnage 48 kHz, synchrone
Audio HDMI intégré 8 canaux, 24 bits, fréquence d'échantillonnage 48 kHz, synchrone
Audio AES/EBU 8 canaux, 16 et 24 bits, fréquence d'échantillonnage 48 kHz, synchrone ou asynchrone, conversion interne du taux d'échantillonnage (via 4x BNC sur câble breakout)
|
|
Incrustrateur aval
|
Prend en charge les graphiques jusqu'à 2K/HD avec canal alpha sur vidéo, cache ou framebuffer, ou contenu framebuffer sur vidéo ou cache entrant
|
|
Référence
|
Noir analogique (1V) ou Synchronisation composite (2 ou 4V) ou HD Tri-Level Sync (1V) (via 1x HD-BNC sur équerre PCIe)
L'entrée de référence est terminée à 75 ohms lorsque Genlock est réglé sur Ref In
|
|
Code temporel
|
Entrée et sortie de code temporel LTC (via 2x BNC sur câble breakout)
Entrée de code temporel LTC (via connecteur 2 broches sur carte PCIe)
Entrée de code temporel LTC (via HD-BNC sur équerre PCIe)
|
|
Interface électrique
|
PCIe 3.0 8 voies
|
|
Contrôle de machine
|
RS-422, protocole Sony 9 broches (via câble breakout)
La configuration des broches du connecteur D 9 broches est la suivante :
1. GND, 2. RX-, 3. TX+, 4. GND, 5. Pas de connexion, 6. GND, 7. RX+, 8. TX-, 9. GND, Shield. GND
|
|
Bruit
|
<50 dBA (A-pondéré à 1 m en champ libre)
|
|
Alimentation électrique
|
28 W typique, 35 W maximum via alimentation ATX
Connecteur d'alimentation ATX PC interne (Molex p/n 45559-0002)
|
|
Température de fonctionnement sûre
|
0 à 40 degrés C (32 à 104 degrés F)
|
|
Température de stockage sûre (hors tension)
|
-40 à 140 degrés F (-40 à 60 degrés C)
|
|
Humidité relative de fonctionnement
|
10-90 % sans condensation
|
|
Altitude de fonctionnement
|
<10 000' (<3 000 m)
|
|
Dimensions (L x H x P)
|
19,05 x 175,26 x 127 mm (0,75 x 6,9 x 5 pouces)
|
|
Poids
|
0,6 lb (0,3 kg)
|
