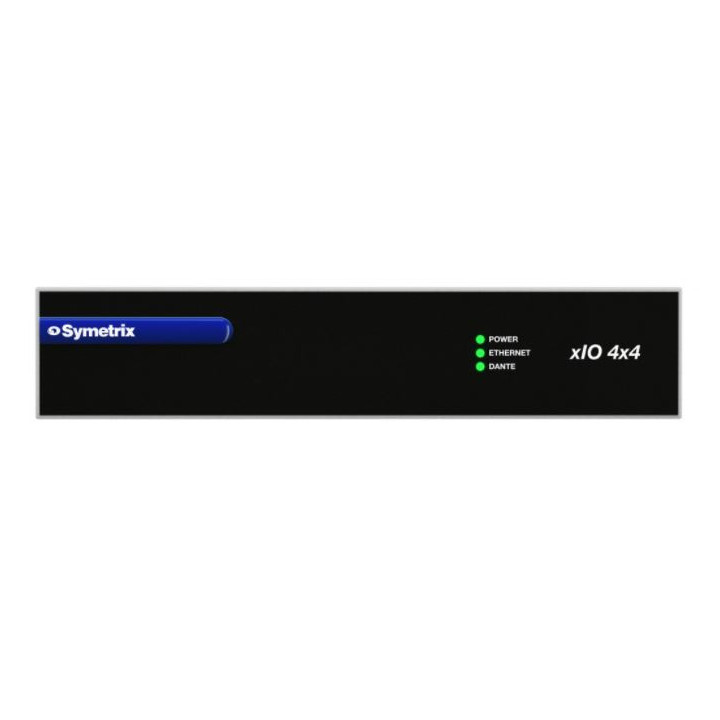

Symetrix - xIO 4x4
Symetrix 80-0106-B - xIO 4x4
1 892,00 CHF TTC
-
Livraison
- Expédié dans 2 à 3 semaines
-
Retrait en boutiques
- Disponible dans 2 à 3 semaines
Pour une utilisation avec les DSP Symetrix Radius, Prism et Edge, les extensions Dante I/O Symetrix utilisent Composer pour la configuration. L'utilisation de Composer élimine les interrupteurs, les cavaliers de circuit imprimé et les réglages mécaniques, ainsi que le recours à des logiciels tiers.
Caractéristiques
- Conçu pour une utilisation avec les DSP Symetrix compatibles Dante
- Configuration logicielle via Composer
- Solution économique pour augmenter la capacité d'E/S analogiques du système
- Latence ultra-faible – Aucun délai audible
- Spécifications haut de gamme
- Format demi-rack
- PoE – injecteurs inclus
- xIO 4×4 – 4 entrées analogiques micro/ligne + 4 sorties analogiques
|
|
Spécifications |
|
|
Entrées analogiques |
|
|
|
Réponse en fréquence |
20 Hz – 20 kHz, ± 0,5 dB |
|
|
Séparation des canaux |
> 111 dB @ 1 kHz, +24 dBu |
|
|
Connecteurs |
Connecteurs Phoenix® 3,5 mm |
|
|
Nombre d'entrées |
Quatre (4) entrées symétriques commutables entre niveau micro ou ligne |
|
|
Niveau d'entrée nominal |
+4 dBu avec marge de sécurité de 20 dB |
|
|
Niveau d'entrée maximum |
+23 dBu |
|
|
Gain du préamplificateur microphone |
0, 11,8, 24, 44 ou 54 dB commutable |
|
|
Bruit équivalent en entrée du préamplificateur microphone |
< -127 dB avec impédance de source de 150 ohms |
|
|
CMRR |
> 76 dB @ 1 kHz, gain unitaire |
|
|
Impédance d'entrée |
8k Ohms symétrique, 4k Ohms asymétrique |
|
|
Alimentation fantôme (par entrée) |
+48 VDC @ 10 mA maximum |
|
|
Plage dynamique |
> 116 dB, pondéré A |
|
|
DHT + Bruit |
< -100 dB, non pondéré ; 1 kHz @ +22 dBu avec gain 0 dB |
|
|
Latence |
0,28 ms |
|
|
Sorties analogiques |
|
|
|
Réponse en fréquence |
20 Hz – 20 kHz, ± 0,5 dB |
|
|
Séparation des canaux |
> 111 dB @ 1 kHz, +24 dBu |
|
|
Connecteurs |
Connecteurs Phoenix® 3,5 mm |
|
|
Nombre de sorties |
Quatre (4) sorties ligne symétriques |
|
|
Niveau de sortie nominal |
+4 dBu avec marge de sécurité de 20 dB |
|
|
Niveau de sortie maximum |
+24 dBu (+22,8 dBu à charge minimale de 2k Ohms) |
|
|
Impédance de sortie |
300 Ohms symétrique, 150 Ohms asymétrique |
|
|
Plage dynamique |
> 118 dB, pondéré A |
|
|
DHT + Bruit |
< -105 dB, non pondéré ; 1 kHz @ +22 dBu avec gain 0 dB |
|
|
Latence |
0,60 ms |
|
|
Mécanique |
|
|
|
Espace requis |
Demi-rack (L x P x H : 20,83 cm x 22,86 cm x 4,37 cm / 8,2 po x 9 po x 1,72 po) La profondeur n'inclut pas l'espace pour les connecteurs. Prévoir au moins 7,62 cm (3 pouces) de dégagement supplémentaire pour les connexions du panneau arrière. Une profondeur supplémentaire peut être nécessaire selon votre câblage et vos connexions spécifiques. |
|
|
Électrique |
PoE IEEE 802.3af Classe 0, 10 Watts maximum. Aucune commutation de tension secteur requise (100-250 VAC, 50-60 Hz) |
|
|
Ventilation |
La température ambiante maximale recommandée est de 30 °C / 86 °F. Veillez à ce que les côtés gauche et droit de l'équipement ne soient pas obstrués (dégagement minimum de 5,08 cm, 2 pouces). La ventilation ne doit pas être gênée par le recouvrement des ouvertures de ventilation avec des objets tels que des journaux, des nappes, des rideaux, etc. |
|
|
Certifications ou conformité |
UL 60065, cUL 60065, IEC 60065, FCC 15.109:2015, FCC 15.109(g):2015, FCC 15.107:2015, (CISPR 32), EN 55032:2012, EN 55103-2:2009, EN 61000-3-3:2013, EN 61000-3-2:2006, ICES-003:2012, RoHS |
|
|
Système |
|
|
|
Fréquence d'échantillonnage |
48 kHz, ± 100 ppm |
|
|
Câble Dante |
CAT6 standard, longueur maximale entre appareils = 100 mètres |
