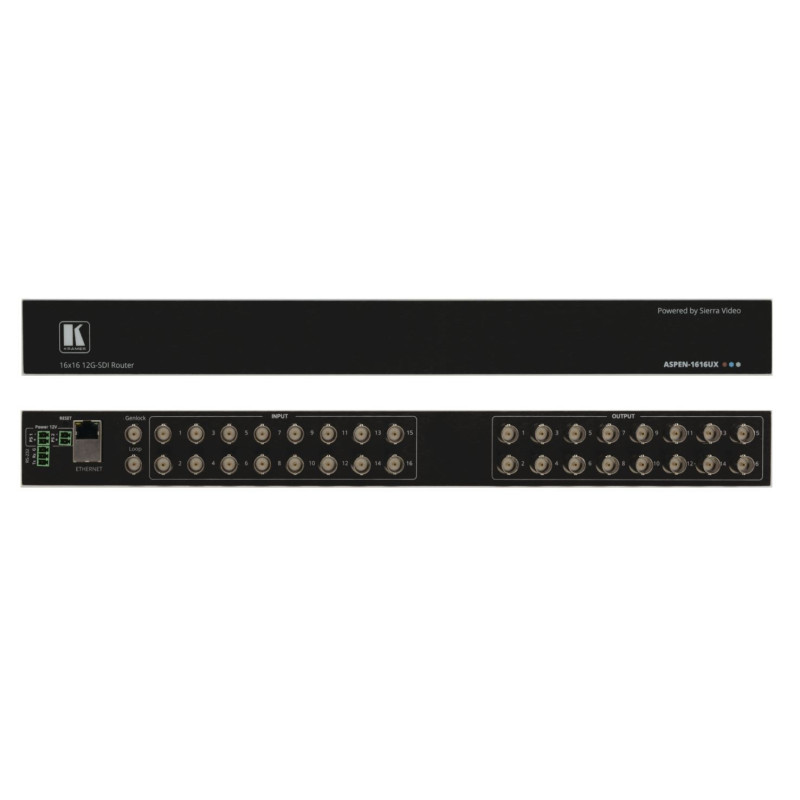

Kramer ASPEN-1616UX - Matrix Switcher
3 409,85 CHF TTC
-
Livraison
- Expédié dans 1 à 2 semaines
-
Retrait en boutiques
- Disponible dans 1 à 2 semaines
ASPEN-1616UX est une matrice de commutation 16x16 pour signaux SDI jusqu'à 12G. Elle égalise le signal d'entrée et resynchronise le signal de sortie pour obtenir une extension de portée du signal. ASPEN-1616UX est facile à utiliser et à contrôler via le réseau à l'aide de pages web intuitives et via RS-232 à l'aide d'un contrôleur série.
Caractéristiques
- Matrice de commutation haute performance — Commute 16 entrées 12G SDI vers 16 sorties 12G SDI avec une résolution maximale de 4K@60Hz (4:2:2). Intègre la technologie d'égalisation et de resynchronisation™ de Kramer qui reconstruit le signal numérique pour parcourir de plus longues distances.
- Compatible HDTV.
- Signaux SDI multi-débits — S'adapte automatiquement aux débits de données de 270 Mbps à 12 Gbps, accepte les signaux d'entrée SDI, HD-SDI, 3G HD-SDI, 6G et 12G SDI conformes avec une résolution vidéo allant jusqu'à 4K@60Hz (4:2:2) 30bpp. Conforme aux normes SMPTE 259M (SD-SDI), 292M (HD-SDI), 344M (ED-SDI), 424M (3G HD-SDI), ST-2081 (6G-SDI) et ST-2082 (12G-SDI), il prend en charge le passage standard des canaux audio intégrés avec identificateur auxiliaire et informations de métadonnées.
- Extension d'entrée longue portée — Égalisation du signal d'entrée et resynchronisation du signal de sortie pour obtenir une extension de portée du signal. En utilisant des câbles coaxiaux SDI de haute qualité, prend en charge l'extension jusqu'à 300 m (984 pieds) pour les signaux SD ; 200 m (656 pieds) pour les signaux HD 1.5G ; 100 m (328 pieds) pour les signaux HD 3G et 6G ; 80 m (260 pieds) pour les signaux 4K 12G. Remarque : La portée dépend de la résolution du signal et de la qualité du câble coaxial utilisé. Les performances d'extension de portée peuvent varier lors de l'utilisation de câbles coaxiaux qui ne sont pas de haute qualité.
- Commutation genlock propre et polyvalence — Commutation propre lorsque les sources sont synchronisées avec l'entrée genlock sélectionnée avec une différence ne dépassant pas deux lignes vidéo. Synchronisation polyvalente utilisant un signal analogique.
- Contrôle pratique et complet — Contrôlez l'unité à l'aide de pages web intuitives intégrées via Ethernet ou des commandes API Protocol 3000 via communication série RS-232 transmises depuis un PC, un système à écran tactile ou un autre contrôleur série. Stocke 8 commutations multiples comme préréglages qui peuvent être rappelés et exécutés selon les besoins. Mise à jour du firmware via les pages web intégrées.
- Compact et facile à installer — Boîtier de 19" de large et seulement 4" de profondeur pour montage en rack de 1 unité dans un espace de rack 1U avec oreilles de rack incluses.
|
|
Spécifications |
|
|
Entrées |
|
|
|
16 vidéo 12G SDI/HD-SDI/SDI |
75Ω sur connecteurs BNC |
|
|
1 Genlock |
Boucle sur connecteur BNC |
|
|
Sorties |
|
|
|
16 vidéo 12G SDI/HD-SDI/SDI |
75Ω sur connecteurs BNC |
|
|
1 Genlock en boucle |
Boucle passive sur connecteur BNC |
|
|
Vidéo |
|
|
|
Normes |
12G-SDI — SMPTE ST-2082-1, 3G HD-SDI — SMPTE 424M, HD-SDI — SMPTE 292M, SDI-SMPTE 259M/344M |
|
|
Résolution maximale |
4K@60Hz (4:2:2) |
|
|
Bande passante maximale |
12 Gbps |
|
|
Ligne d'extension |
|
|
|
Signaux SD |
Jusqu'à 300 m |
|
|
Signaux HD 1.5G |
Jusqu'à 200 m |
|
|
Signaux 3G |
Jusqu'à 100 m |
|
|
Signaux 6G |
Jusqu'à 100 m |
|
|
Signaux 12G |
Jusqu'à 80 m |
|
|
Couplage |
CC |
|
|
Interface utilisateur |
|
|
|
Contrôles |
Contrôle à distance RS-232, Ethernet, pages web |
|
|
Alimentation |
|
|
|
Consommation |
12V CC, 1,35A |
|
|
Source |
12V CC, 5A |
|
|
Conditions environnementales |
|
|
|
Température de fonctionnement |
0° à +40°C (32° à 104°F) |
|
|
Température de stockage |
-40° à +70°C (-40° à 158°F) |
|
|
Humidité |
10% à 90%, HR sans condensation |
|
|
Conformité aux normes |
|
|
|
Sécurité |
CE |
|
|
Environnement |
RoHS, WEEE |
|
|
Boîtier |
|
|
|
Taille |
19", 1U |
|
|
Type |
Aluminium |
|
|
Refroidissement |
Ventilation forcée |
|
|
Dimensions |
43,64 cm x 10,00 cm x 4,36 cm (17,18" x 3,94" x 1,72") L, P, H |
|
|
Poids |
1,0 kg (2,1 lb) environ |
