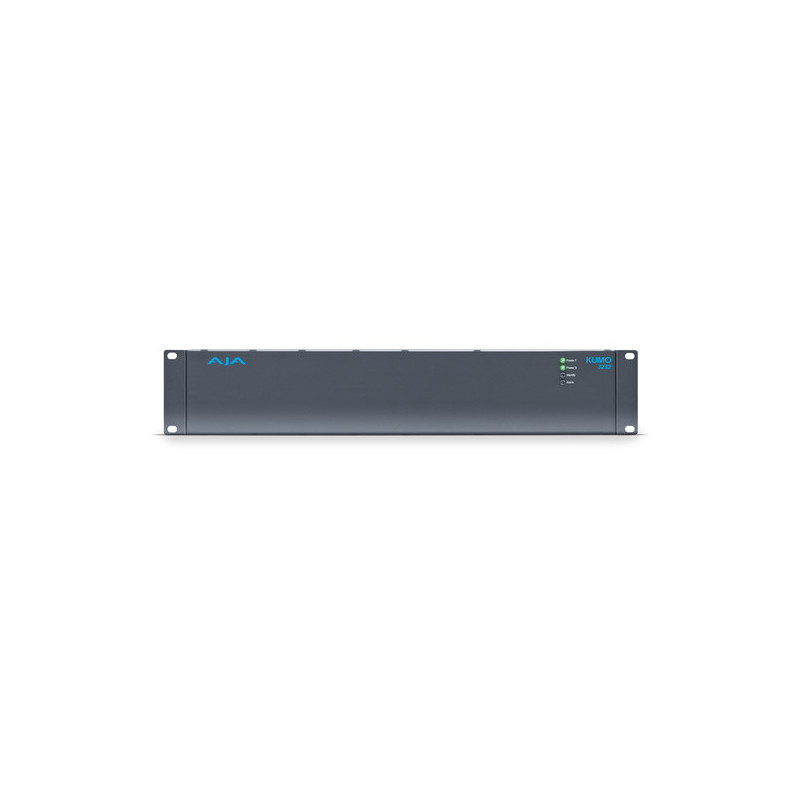

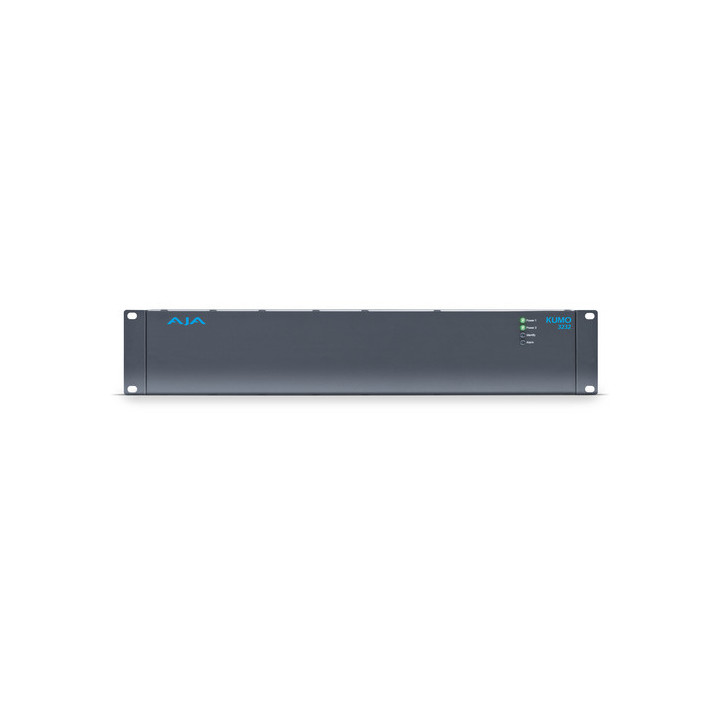

AJA KUMO 3232 Routeur 3G-SDI compact (2 RU)
Le routeur SDI compact AJA KUMO 3232 offre un contrôle du signal et prend en charge les spécifications complètes de diffusion via 3G-SDI avec une qualité qui dépasse les spécifications SMPTE. Ce routeur au format compact 2 RU est conçu pour les environnements de diffusion, de production ou de post-production, y compris les cars de production sportive mobiles, les suites de montage, les installations vidéo d'entreprise ou les installations A/V théâtrales en direct.
Ce routeur dispose de 32 entrées et sorties 3G-SDI et possède un système d'exploitation Linux intégré. Il est prêt pour le réseau et prend en charge le contrôle et la surveillance HTTP via un navigateur web, ne nécessitant aucun logiciel supplémentaire. Il peut être intégré dans une infrastructure existante en utilisant le protocole natif standard Grass Valley via RS-422 ou Ethernet. La connectivité réseau Ethernet vous permet également de contrôler ce routeur depuis n'importe quel navigateur web sur un appareil connecté au réseau.
Contrôle puissant du signal
La matrice de commutation à points de croisement permet de mapper n'importe quelle entrée vers n'importe quel nombre de sorties sans nécessiter de panneaux de brassage ou d'amplificateurs de distribution supplémentaires. Elle peut être configurée pour le routage de ports groupés en double liaison et quadruple liaison, permettant aux utilisateurs de grouper plusieurs entrées et sorties pour les flux de travail double liaison, 4K et UltraHD.
Simplicité Salvo
Le support Salvo simplifie les opérations de commutation en rappelant plusieurs sources vers des destinations spécifiques. Huit Salvos peuvent être configurés et stockés dans ce routeur et peuvent être rappelés via l'interface web, le protocole natif GVG sur Ethernet, RS-232 et/ou les boutons Salvo sur le KUMO CP2.
Installation et configuration simples
Doté d'un système d'exploitation Linux intégré, ce routeur est prêt pour le réseau et prend en charge le contrôle et la surveillance HTTP via un navigateur web, ne nécessitant aucun logiciel supplémentaire. Les protocoles Bonjour/Zeroconf détectés automatiquement signifient que la configuration réseau est automatique. En le connectant à un réseau ou à un ordinateur, le système se configure automatiquement et est prêt à l'emploi. Alternativement, la configuration réseau standard permet d'accéder au routeur via son adresse IP par défaut.
Panneau de contrôle KUMO
Les KUMO CP2 et KUMO CP sont des panneaux de contrôle optionnels qui peuvent être utilisés en configurations autonomes ou en réseau. Ils fournissent un contrôle complet depuis n'importe quel emplacement sans nécessiter d'ordinateur en se connectant via Ethernet au même réseau que les routeurs KUMO. Jusqu'à quatre routeurs KUMO peuvent être contrôlés depuis un seul panneau de contrôle. Le KUMO CP2 fournit un accès direct à toutes les 32 entrées et 32 sorties.
|
|
Spécifications
|
|
|
Format vidéo
|
270 Mbit/s, 1.5 Gbit/s, 3 Gbit/s SDI
270 Mbit/s DVB-ASI
Agnostique au format, 125 Mbit/s - 3 Gbit/s
|
|
Entrée vidéo numérique
|

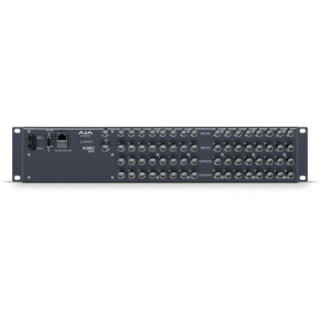

32 x 3G-SDI, BNC
SMPTE-259/292/424
|
|
Sortie vidéo numérique
|
32 x 3G-SDI, BNC non inverseur
SMPTE-259/292/424
|
|
Données auxiliaires
|
Transporte toutes les données auxiliaires SDI intégrées, y compris l'audio
|
|
Égalisation du câble
|
Belden 1694A :
3 Gbit/s, jusqu'à 459.3' / 140 m
1.5 Gbit/s, jusqu'à 656.2' / 200 m
270 Mbit/s, jusqu'à 1312.3' / 400 m
Fonctionnement automatique
|
|
Resynchronisation
|
270 Mbit/s, 1.483 Gbit/s, 1.485 Gbit/s, 2.966 Gbit/s, 2.970 Gbit/s - sélection automatique
Tous les autres débits de données sont transmis sans resynchronisation
|
|
Commutation
|
Modes simple liaison, double liaison et quadruple liaison
Commutation pendant l'intervalle de suppression verticale selon SMPTE RP-168
|
|
Panneaux de contrôle compatibles
|
AJA KUMO CP - Panneau de contrôle Ethernet X-Y 1 RU
AJA KUMO CP2 - Panneau de contrôle Ethernet X-Y 2 RU
|
|
Entrée de référence
|
2 x BNC, externe
Bouclé, non terminé
Signal Blackburst ou sync tri-niveau
|
|
Interface réseau
|
1 x RJ45, 10/100/1000 Ethernet
Prend en charge les panneaux de contrôle AJA KUMO Ethernet, connexion directe ou en réseau
Protocole natif Grass Valley
Serveur web intégré pour contrôle à distance
|
|
Interface USB
|
1 x mini-USB pour configuration IP
|
|
Contrôle machine
|
1 x DB-9 femelle RS-422, protocole natif grass valley
Brochage du connecteur D 9 broches : 1 GND, 2 TX-, 3 RX+, 4 GND, 5 Pas de connexion, 6 GND, 7 TX+, 8 RX-, 9 GND, Blindage GND
|
|
Alimentation
|
10-14 VCC régulés, 18 W typique, 43.2 W max,
Adaptateur secteur : 100-240 VCA, 50/60 Hz, entrée universelle
|
|
Environnement
|
Température de fonctionnement sûre : 32 à 104°F / 0 à 40°C
Température de stockage sûre (hors tension) : -40 à 140°F / -40 à 60°C
Humidité relative de fonctionnement : 10-90 % sans condensation
Altitude de fonctionnement : jusqu'à 3000 m / 10 000'
|
|
Espace rack
|
2 RU
|
|
Dimensions
|
17.4 x 1.5 x 3.5" / 441.96 x 38.1 x 88.9 mm
|
|
Poids
|
4.6 lb / 2.1 kg
|
