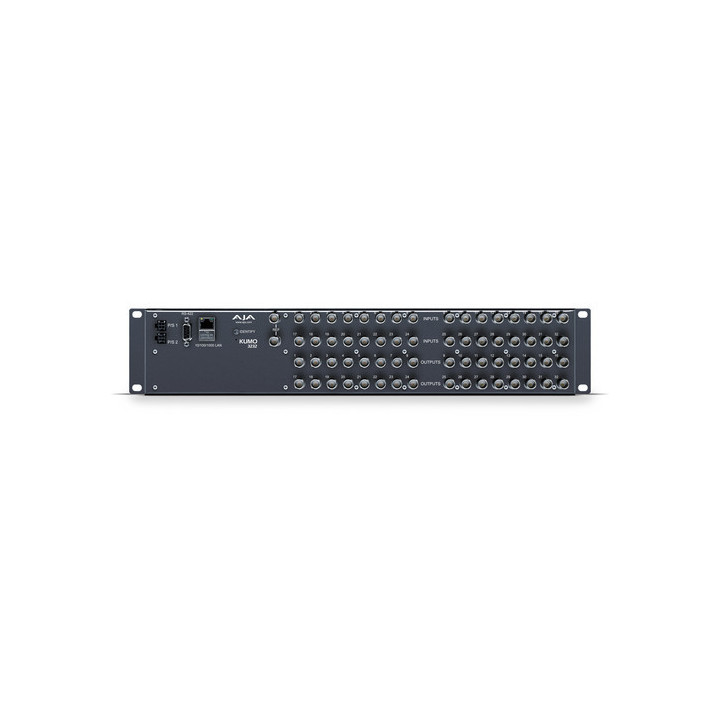

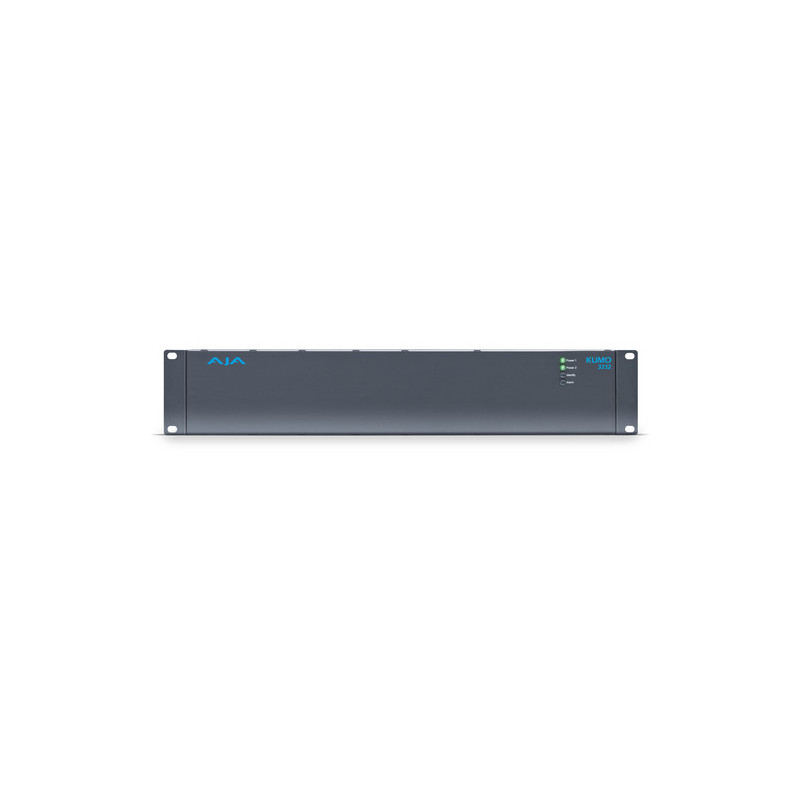

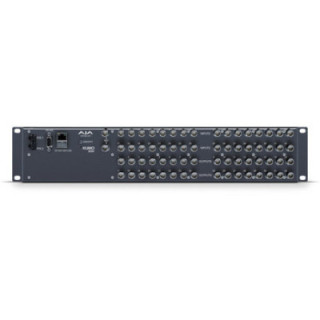

AJA - Compact SDI Router

AJA KUMO-3232-R2 - Compact SDI Router

30755
0892448000625
AJA KUMO-3232-R2 - Compact SDI Router
AJA KUMO-3232-R2 - Compact SDI Router
AJA KUMO-3232-R2 - Compact SDI Router
AJA KUMO-3232-R2 - Compact SDI Router
Router SDI compatto KUMO 32x32, con 1 alimentatore
... scopri di più
Prezzi Visuals
4.128,94 CHF IVA escl.

4.463,38 CHF IVA inclusa

Prezzo del produttore 4 346,25 CHF IVA escl.
Su ordinazione
  • Consegna
    • Spedito entro 2-3 settimane
  • Ritiro in negozio
    • Disponibile in 2-3 settimane

AJA KUMO 3232 Router 3G-SDI compatto (2 RU)
Il router SDI compatto AJA KUMO 3232 offre controllo di segnale e supporta le specifiche complete di broadcast tramite 3G-SDI con una qualità che supera le specifiche SMPTE. Questo router in formato compatto 2 RU è progettato per ambienti di broadcast, produzione o post-produzione, inclusi van regia sportivi mobili, sale di montaggio, installazioni video aziendali o installazioni A/V teatrali dal vivo.
Questo router dispone di 32 ingressi e uscite 3G-SDI e possiede un sistema operativo Linux embedded. È pronto per la rete e supporta il controllo e il monitoraggio HTTP tramite browser web, non richiedendo alcun software aggiuntivo. Può essere integrato in un'infrastruttura esistente utilizzando il protocollo nativo standard Grass Valley tramite RS-422 o Ethernet. La connettività di rete Ethernet consente inoltre di controllare questo router da qualsiasi browser web su un dispositivo connesso alla rete.
Controllo di segnale potente
La matrice di commutazione crosspoint consente di mappare qualsiasi ingresso verso qualsiasi numero di uscite senza richiedere pannelli di patch o amplificatori di distribuzione aggiuntivi. Può essere configurata per il routing di porte raggruppate in dual link e quad link, consentendo agli utenti di raggruppare più ingressi e uscite per i flussi di lavoro dual link, 4K e UltraHD.
Semplicità Salvo
Il supporto Salvo semplifica le operazioni di commutazione richiamando più sorgenti verso destinazioni specifiche. Otto Salvo possono essere configurati e memorizzati in questo router e possono essere richiamati tramite l'interfaccia Web, il protocollo nativo GVG su Ethernet, RS-232 e/o i pulsanti Salvo del KUMO CP2.
Installazione e configurazione semplici
Con un sistema operativo Linux embedded, questo router è pronto per la rete e supporta il controllo e il monitoraggio HTTP tramite browser web, non richiedendo alcun software aggiuntivo. I protocolli Bonjour/Zeroconf auto-rilevati significano che la configurazione di rete è automatica. Collegandolo a una rete o a un computer, il sistema si configura automaticamente ed è pronto all'uso. In alternativa, la configurazione di rete standard consente di accedere al router tramite il suo indirizzo IP predefinito.
Pannello di controllo KUMO
KUMO CP2 e KUMO CP sono pannelli di controllo opzionali che possono essere utilizzati in configurazioni standalone o in rete. Forniscono un controllo completo da qualsiasi posizione senza richiedere un computer connettendosi via Ethernet alla stessa rete dei router KUMO. Fino a quattro router KUMO possono essere controllati da un singolo pannello di controllo. KUMO CP2 fornisce accesso diretto a tutti i 32 ingressi e 32 uscite.




Specifiche



Formato video

270 Mb/s, 1,5 Gb/s, 3 Gb/s SDI
270 Mb/s DVB-ASI
Formato agnostico, 125 Mb/s - 3 Gb/s

Ingresso video digitale

32 x 3G-SDI, BNC
SMPTE-259/292/424

Uscita video digitale

32 x 3G-SDI, BNC non invertente
SMPTE-259/292/424

Dati ausiliari

Trasmette tutti i dati ausiliari SDI embedded, incluso l'audio

Equalizzazione cavo

Belden 1694A :
3 Gb/s, fino a 459,3' / 140 m
1,5 Gb/s, fino a 656,2' / 200 m
270 Mb/s, fino a 1312,3' / 400 m
Funzionamento automatico

Risincronizzazione

270 Mb/s, 1,483 Gb/s, 1,485 Gb/s, 2,966 Gb/s, 2,970 Gb/s - selezione automatica
Tutti gli altri data rate sono trasmessi senza risincronizzazione

Commutazione

Modalità single link, dual link e quad link
Commutazione durante l'intervallo di soppressione verticale secondo SMPTE RP-168

Pannelli di controllo compatibili

AJA KUMO CP - Pannello di controllo Ethernet X-Y 1 RU
AJA KUMO CP2 - Pannello di controllo Ethernet X-Y 2 RU

Ingresso di riferimento

2 x BNC, esterno
Loopato, non terminato
Segnale Blackburst o sincronizzazione tri-livello

Interfaccia di rete

1 x RJ45, Ethernet 10/100/1000
Supporta i pannelli di controllo Ethernet AJA KUMO, connessione diretta o in rete
Protocollo nativo Grass Valley
Server web integrato per controllo remoto

Interfaccia USB

1 x mini-USB per configurazione IP

Controllo macchina

1 x DB-9 femmina RS-422, protocollo nativo grass valley
Piedinatura connettore D 9 pin: 1 GND, 2 TX-, 3 RX+, 4 GND, 5 Nessuna connessione, 6 GND, 7 TX+, 8 RX-, 9 GND, Schermo GND

Alimentazione

10-14 VDC regolato, 18 W tipico, 43,2 W max,
Adattatore AC: 100-240 VAC, 50/60 Hz, ingresso universale

Ambiente

Temperatura di funzionamento ammissibile: da 32 a 104°F / da 0 a 40°C
Temperatura di stoccaggio ammissibile (spento): da -40 a 140°F / da -40 a 60°C
Umidità relativa di funzionamento: 10-90% senza condensazione
Altitudine di funzionamento: fino a 3000 m / 10 000'

Spazio rack

2 RU

Dimensioni

17,4 x 1,5 x 3,5" / 441,96 x 38,1 x 88,9 mm

Peso

4,6 lb / 2,1 kg
