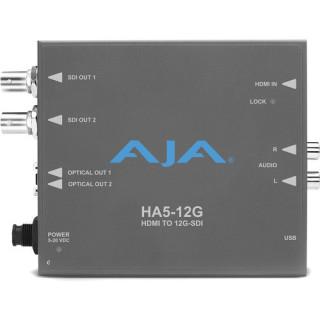

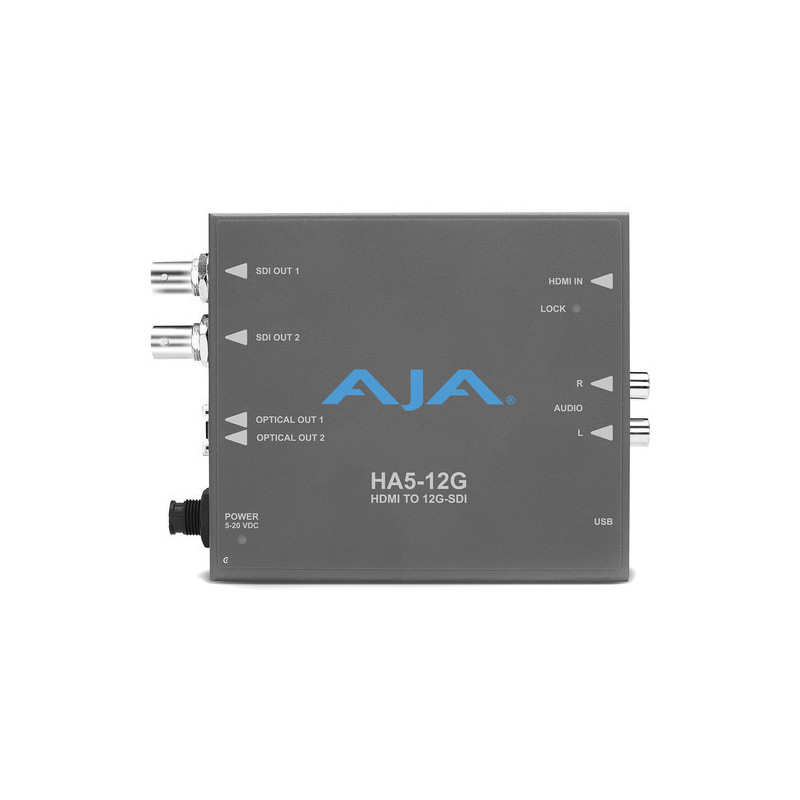

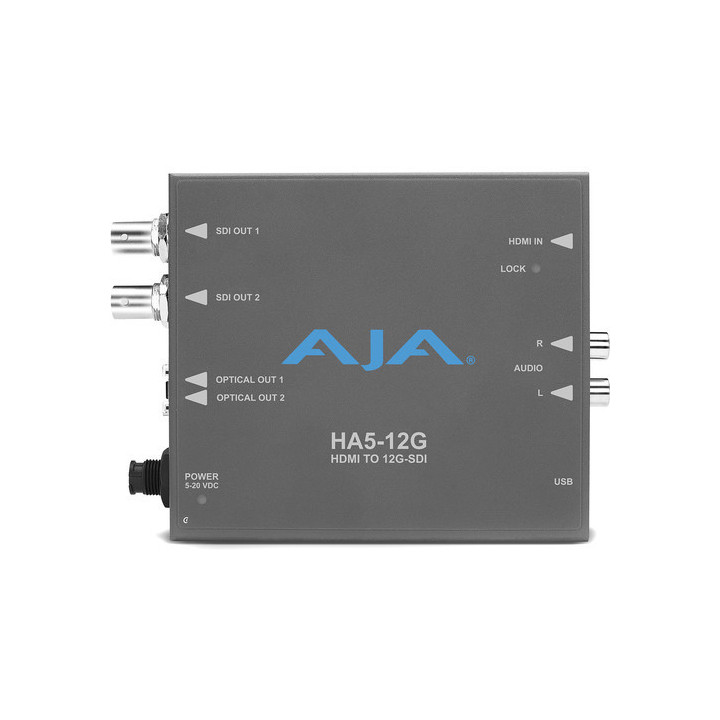

Mini-convertisseur AJA HA5-12G HDMI 2.0 vers 12G-SDI
Le mini-convertisseur AJA HA5-12G HDMI 2.0 vers 12G-SDI convertit une seule entrée vidéo HDMI 2.0 en deux sorties 12G-SDI, minimisant les trajets de câbles pour la distribution HDMI. Ce convertisseur compact dispose d'une entrée HDMI 2.0 et de deux sorties 12G-SDI à liaison unique. Il prend en charge les résolutions vidéo jusqu'à DCI 4K (4096 x 2160) et UHD 4K (3840 x 2160). Le HA5-12G prend en charge le contenu à plage dynamique élevée (HDR) avec l'analyse des données InfoFrame en entrée via HDMI.
Avec des fonctionnalités incluant la prise en charge de résolutions vidéo jusqu'à DCI 4K60, un affichage à fréquence d'images élevée (HFR) 60/50 fps à 60p, et un mappage de source DCI/UHD 4K avec 2SI (entrelacement à deux échantillons), le HA5-12G s'intègre parfaitement dans votre flux de travail professionnel. Le HA5-12G prend en charge à la fois DCI et UHD 4K, compensant la différence de résolution lors de l'affichage d'un type de contenu sur l'autre type de moniteur, et vice versa. Le port USB de ce mini-convertisseur vous permet de configurer, contrôler et mettre à jour le firmware avec le logiciel gratuit et téléchargeable Mini-Config.
Entrée jusqu'à huit canaux audio embarqués HDMI et sortie jusqu'à huit canaux embarqués SDI. L'audio peut également être entré via des connecteurs audio RCA à deux canaux. Un indicateur LED affiche l'une des trois couleurs lorsque votre signal d'entrée est verrouillé : ambre pour DCI/UHD 4K, rouge pour HD-SDI ou vert pour SD-SDI.
Le AJA HA5-12G comprend une alimentation électrique universelle avec des connecteurs internationaux pour une utilisation dans le monde entier. Un câble d'alimentation D-Tap disponible séparément vous permet d'alimenter ce mini-convertisseur par batterie dans des endroits éloignés.
Fonctionnalités
- Convertit une entrée HDMI 2.0 en deux sorties 12G-SDI
- Prend en charge l'entrée jusqu'à 60p en 4:4:4/4:2:2/4:2:0
- Mappage de source UHD 4K vers entrelacement à deux échantillons (2SI)
- Avec le logiciel AJA Mini-Config, prend en charge l'analyse des données HDR InfoFrame via l'entrée HDMI
- Un affichage LED de verrouillage de signal indique votre type de source d'entrée avec l'une des trois couleurs
- Entrée jusqu'à huit canaux audio embarqués SDI
- Sortie jusqu'à huit canaux audio embarqués HDMI 24 bits
- Entrée audio analogique stéréo RCA supplémentaire
- Configuration, contrôle et mises à jour via port USB et logiciel Mini-Config inclus
- Alimentation électrique universelle avec jeu de connecteurs internationaux
- Peut être alimenté par batterie à l'aide d'un câble D-Tap disponible séparément
- Format compact et portable
|
|
Caractéristiques techniques
|
|
|
Vidéo
|
|
|
Formats vidéo pris en charge
|
DCI 4K : 4096 x 2160p
UHD 4K : 3840 x 2160p
2K : 2048 x 1080p
HD : 1920 x 1080p
HD : 1920 x 1080i
HD : 1280 x 720p
HD : 720 x 576p
HD : 720 x 576i
HD : 720 x 480p
HD : 720 x 480i
|
|
Entrée vidéo
|
|
|
Connecteur
|
HDMI : 1 x HDMI 2.0b
|
|
Sous-échantillonnage de chrominance
|
YCbCr 4:2:2/4:4:4/4:2:0
RGB 4:4:4, niveau SMPTE ou complet
|
|
Profondeur de bits
|
8, 10, 12 bits (4K/UHD HFR 4:4:4 limité à 8 bits)
|
|
Plage dynamique élevée
|
Décodeur HDR InfoFrame tel que défini dans CTA-861-G et HDMI v2.0b
|
|
Résolutions d'entrée prises en charge
|
4096 x 2160 : 60/59.94/50/30/29.97/25/24/23.98
3840 x 2160 : 60/59.94/50/30/29.97/25/24/23.98
2048 x 1080 : 60/59.94/50/30/29.97/25/24/23.98
1080p : 60/59.94/50/30/29.97/25/24/23.98
1080i : 60/59.94/50
720p : 60/59.94/50
576p : 50
576i : 50
480p : 59.94
480i : 59.94
|
|
Sortie vidéo
|
|
|
Connecteurs
|
12G/HD/SD-SDI : 2 x BNC
SMPTE-2082/2081/424/292/259
|
|
Sous-échantillonnage de chrominance
|
YCbCr 4:2:2/4:4:4
RGB 4:4:4, niveau SMPTE ou complet
|
|
Profondeur de bits
|
8, 10 bits
|
|
Intégration de signal 4K
|
Mappage de source DCI/UHD 4K vers entrelacement à deux échantillons (2SI)
|
|
Résolutions de sortie prises en charge
|
1 x 12G-SDI :
4096 x 2160 : 60/59.94/50/30/29.97/25/24/23.98
3840 x 2160 : 60/59.94/50/30/29.97/25/24/23.98
1 x 6G-SDI :
4096 x 2160 : 30/29.97/25/24/23.98
3840 x 2160 : 30/29.97/25/24/23.98
1 x 3G-SDI (Niveau A ou B double liaison) :
2048 x 1080p : 60/59.94/50/30/29.97/25/24/23.98
2048 x 1080PsF : 30/29.97/25/24/23.98
1080p : 60/59.94/50/30/29.97/25/24/23.98
1080PsF : 30/29.97/25/24/23.98
1080i : 60/59.94/50
720p* : 60/59.94/50
1 x 1.5G-SDI :
2048 x 1080p : 30/29.97/25/24/23.98
2048 x 1080PsF : 30/29.97/25/24/23.98
1080p : 30/29.97/25/24/23.98
1080PsF : 30/29.97/25/24/23.98
1080i : 60/59.94/50
720p : 60/59.94/50
1 x 270 Mb SDI :
625i : 50
525i : 59.94
|
|
Audio
|
|
|
Entrée audio numérique
|
Audio embarqué : 24 bits, 8 canaux
|
|
Entrée audio analogique
|
Connecteurs : 2 x RCA, 2 canaux, -10 dBu (nominal)
|
|
Sortie audio numérique
|
Audio embarqué SDI : 24 bits, 8 canaux
|
|
Interface utilisateur
|
|
|
Configuration
|
1 x USB
|
|
Alimentation
|
|
|
Alimentation
|
5-20 VCC régulé, 11 W
|
|
Environnement
|
|
|
Température et humidité de fonctionnement
|
32 à 104°F / 0 à 40°C*
10-90 %, sans condensation
|
|
Température de stockage
|
Appareil éteint :
-40 à 140°F / -40 à 60°C
|
|
Altitude de fonctionnement
|
<10 000 / 3 048 m
|
|
Général
|
|
|
Dimensions
|
4,6 x 4,02 x 0,9" / 116,84 x 102,11 x 22,86 mm
|
|
Poids
|
0,5 lb / 0,23 kg
|
