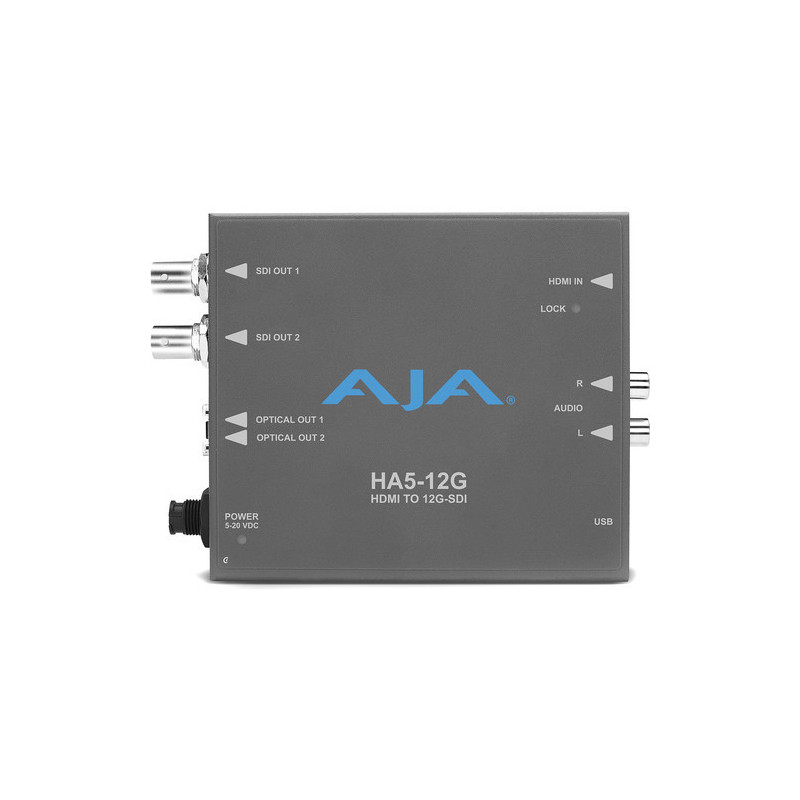

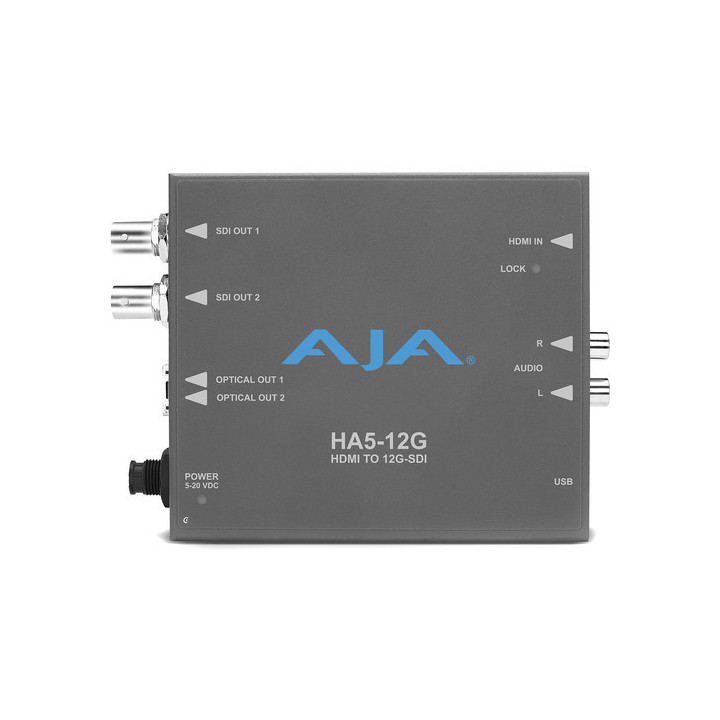

Mini-convertitore AJA HA5-12G HDMI 2.0 a 12G-SDI
Il mini-convertitore AJA HA5-12G HDMI 2.0 a 12G-SDI converte un singolo ingresso video HDMI 2.0 in due uscite 12G-SDI, minimizzando i passaggi di cavi per la distribuzione HDMI. Questo convertitore compatto dispone di un ingresso HDMI 2.0 e due uscite 12G-SDI a collegamento singolo. Supporta risoluzioni video fino a DCI 4K (4096 x 2160) e UHD 4K (3840 x 2160). L'HA5-12G supporta il contenuto ad alta gamma dinamica (HDR) con analisi dei dati InfoFrame in ingresso tramite HDMI.
Con funzionalità che includono il supporto di risoluzioni video fino a DCI 4K60, la visualizzazione ad alta frequenza di fotogrammi (HFR) 60/50 fps a 60p, e la mappatura della sorgente DCI/UHD 4K con 2SI (interlacciamento a due campioni), l'HA5-12G si integra perfettamente nel vostro flusso di lavoro professionale. L'HA5-12G supporta sia il DCI che l'UHD 4K, compensando la differenza di risoluzione durante la visualizzazione di un tipo di contenuto sull'altro tipo di monitor, e viceversa. La porta USB di questo mini-convertitore permette di configurare, controllare e aggiornare il firmware con il software Mini-Config gratuito e scaricabile.
Immettere fino a otto canali audio integrati HDMI e uscire fino a otto canali integrati SDI. L'audio può anche essere immesso tramite connettori audio di tipo RCA a due canali. Un indicatore LED visualizza uno dei tre colori quando il segnale di ingresso è bloccato: ambra per DCI/UHD 4K, rosso per HD-SDI o verde per SD-SDI.
L'HA5-12G di AJA include un'alimentazione universale con connettori internazionali per l'uso in tutto il mondo. Un cavo di alimentazione D-Tap disponibile separatamente permette di alimentare questo mini-convertitore a batteria in luoghi isolati.
Caratteristiche
- Converte un ingresso HDMI 2.0 in due uscite 12G-SDI
- Supporta l'ingresso fino a 60p in 4:4:4/4:2:2/4:2:0
- Mappatura della sorgente UHD 4K verso interlacciamento a due campioni (2SI)
- Con il software AJA Mini-Config, supporta l'analisi dei dati HDR InfoFrame tramite l'ingresso HDMI
- Un display LED di blocco del segnale indica il tipo di sorgente di ingresso con uno dei tre colori
- Ingresso fino a otto canali audio integrati SDI
- Uscita fino a otto canali audio integrati HDMI a 24 bit
- Ingresso audio analogico stereo RCA aggiuntivo
- Configurazione, controllo e aggiornamenti tramite la porta USB e il software Mini-Config incluso
- Alimentazione universale con set di connettori internazionali
- Può essere alimentato a batteria utilizzando un cavo D-Tap disponibile separatamente
- Formato compatto e portatile
|
|
Caratteristiche tecniche
|
|
|
Video
|
|
|
Formati video supportati
|
DCI 4K: 4096 x 2160p
UHD 4K: 3840 x 2160p
2K: 2048 x 1080p
HD: 1920 x 1080p
HD: 1920 x 1080i
HD: 1280 x 720p
HD: 720 x 576p
HD: 720 x 576i
HD: 720 x 480p
HD: 720 x 480i
|
|
Ingresso video
|
|
|
Connettore
|
HDMI: 1 x HDMI 2.0b
|
|
Sottocampionamento cromatico
|
YCbCr 4:2:2/4:4:4/4:2:0
RGB 4:4:4, livello SMPTE o completo
|
|
Profondità di bit
|
8, 10, 12 bit (4K/UHD HFR 4:4:4 limitato a 8 bit)
|
|
Alta gamma dinamica
|
Decodificatore HDR InfoFrame come definito in CTA-861-G e HDMI v2.0b
|
|
Risoluzioni di ingresso supportate
|
4096 x 2160: 60/59,94/50/30/29,97/25/24/23,98
3840 x 2160: 60/59,94/50/30/29,97/25/24/23,98
2048 x 1080: 60/59,94/50/30/29,97/25/24/23,98
1080p: 60/59,94/50/30/29,97/25/24/23,98
1080i: 60/59,94/50
720p: 60/59,94/50
576p: 50
576i: 50
480p: 59,94
480i: 59,94
|
|
Uscita video
|
|
|
Connettori
|
12G/HD/SD-SDI: 2 x BNC
SMPTE-2082/2081/424/292/259
|
|
Sottocampionamento cromatico
|
YCbCr 4:2:2/4:4:4
RGB 4:4:4, livello SMPTE o completo
|
|
Profondità di bit
|
8, 10 bit
|
|
Integrazione del segnale 4K
|
Mappatura della sorgente DCI/UHD 4K verso interlacciamento a due campioni (2SI)
|
|
Risoluzioni di uscita supportate
|
1 x 12G-SDI:
4096 x 2160: 60/59,94/50/30/29,97/25/24/23,98
3840 x 2160: 60/59,94/50/30/29,97/25/24/23,98
1 x 6G-SDI:
4096 x 2160: 30/29,97/25/24/23,98
3840 x 2160: 30/29,97/25/24/23,98
1 x 3G-SDI (Livello A o B doppio collegamento):
2048 x 1080p: 60/59,94/50/30/29,97/25/24/23,98
2048 x 1080PsF: 30/29,97/25/24/23,98
1080p: 60/59,94/50/30/29,97/25/24/23,98
1080PsF: 30/29,97/25/24/23,98
1080i: 60/59,94/50
720p*: 60/59,94/50
1 x 1,5G-SDI:
2048 x 1080p: 30/29,97/25/24/23,98
2048 x 1080PsF: 30/29,97/25/24/23,98
1080p: 30/29,97/25/24/23,98
1080PsF: 30/29,97/25/24/23,98
1080i: 60/59,94/50
720p: 60/59,94/50
1 x 270 Mb SDI:
625i: 50
525i: 59,94
|
|
Audio
|
|
|
Ingresso audio digitale
|
Audio integrato: 24 bit, 8 canali
|
|
Ingresso audio analogico
|
Connettori: 2 x RCA, 2 canali, -10 dBu (nominale)
|
|
Uscita audio digitale
|
Audio integrato SDI: 24 bit, 8 canali
|
|
Interfaccia utente
|
|
|
Configurazione
|
1 x USB
|
|
Alimentazione
|
|
|
Alimentazione
|
5-20 VCC regolato, 11 W
|
|
Ambiente
|
|
|
Temperatura e umidità di funzionamento
|
32 a 104°F / 0 a 40°C*
10-90%, senza condensa
|
|
Temperatura di stoccaggio
|
Apparecchio spento:
-40 a 140°F / -40 a 60°C
|
|
Altitudine di funzionamento
|
<10 000 / 3 048 m
|
|
Generale
|
|
|
Dimensioni
|
4,6 x 4,02 x 0,9" / 116,84 x 102,11 x 22,86 mm
|
|
Peso
|
0,5 lb / 0,23 kg
|
