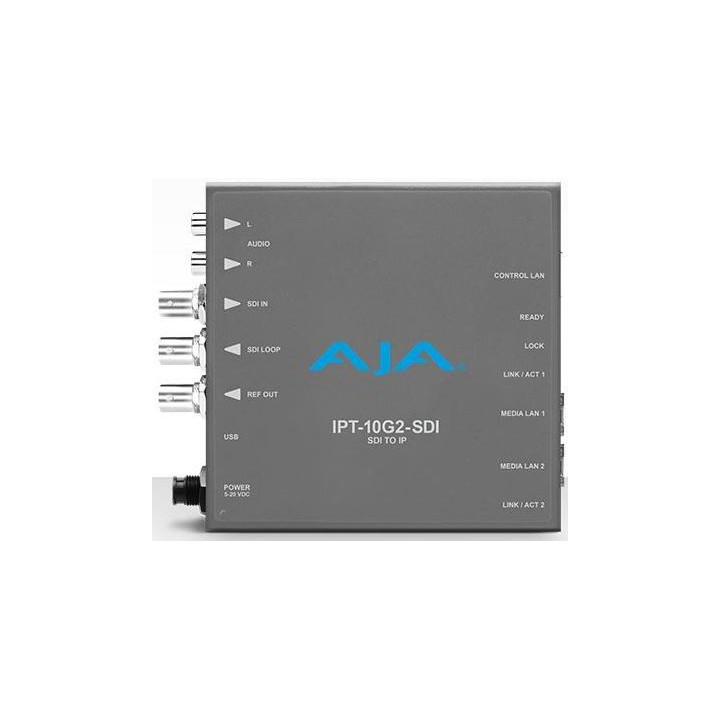

Encodeur vidéo et audio IP Aja 3G-SDI vers SMPTE ST 2110
L'IPT-10G2-SDI est conçu pour intégrer des sources vidéo 3G-SDI traditionnelles dans une infrastructure vidéo IP SMPTE ST 2110.
L'IPT-10G2-SDI reçoit la vidéo en bande de base plus jusqu'à 16 canaux audio intégrés via 3G-SDI, puis formate les données pour une sortie SMPTE ST 2110 sur 10 GigE. L'audio associé au flux vidéo est extrait, synchronisé et intégré dans le flux SMPTE ST 2110 et également diffusé sur deux canaux audio analogiques RCA.
2x emplacements SFP+ 10 GigE sont fournis, permettant une protection par redondance avec "commutation sans interruption" (ST 2022-7) pour les environnements de diffusion critiques.
L'IPT-10G2-SDI transmet l'essence SMPTE ST 2110 à partir d'une source d'entrée 3G-SDI. Doté de deux emplacements SFP+ pour une protection avec "commutation sans interruption" (ST 2022-7), sa conception robuste de Mini-Convertisseur sans ventilateur est idéale pour une utilisation dans un large éventail de scénarios, du plateau au studio.
Les nouvelles installations basées sur IP nécessitant souvent une intégration avec des sources en bande de base traditionnelles, et les routeurs 3G/1,5G-SDI existants étant souvent à pleine capacité pendant la transition des installations vers l'IP, l'IPT-10G2-SDI fournit une solution pour convertir les sources de caméra, de routeur ou de salle de montage en bande de base, puis les formater et les transmettre via IP pour diffuser ce contenu vers diverses destinations.
L'IPT-10G2-SDI offre deux méthodes principales de contrôle. Le port Ethernet Control LAN permet au Mini-Convertisseur d'être contrôlé depuis des navigateurs web sur n'importe quelle plateforme et des clients REST. Le connecteur mini-USB facilite une configuration réseau initiale rapide et simple ainsi que les mises à jour du firmware.
Tous les Mini-Convertisseurs AJA sont fournis avec une alimentation universelle qui comprend des connexions internationales pour une utilisation dans le monde entier.
Les Mini-Convertisseurs AJA sont suffisamment compacts pour être placés derrière un moniteur, à l'arrière d'un rack ou directement sur une fixation de caméra. Un connecteur d'alimentation verrouillable ne peut pas être débranché accidentellement et un câble d'alimentation P-TAP en option permet une alimentation par batterie dans des endroits éloignés.
|
|
Spécifications
|
|
|
Formats vidéo
|
(HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(HD) 1920x1080i 50, 59,94
(HD) 1280x720p 50, 59,94, 60
(SD) 625i 50
(SD) 525i 59,94
|
|
Qualité vidéo
|
10 bits, 4:2:2, non compressé
|
|
Interfaces de transport média
|
SMPTE ST 2110 (-10, -20, -21, -30)
2x emplacements SFP+ - SFP non inclus
Modules SFP+ 10 GigE recommandés :
Arista Networks SFP-10G-SR Compatible 10GBASE-SR
Fiberstore SFP-10GSR-85 10G SFP+ 850nm
Finisar FTLX1471D3BCL (pour monomode 1310nm)
Mellanox MFM1T02A-SR 850nm 10G
|
|
Entrée vidéo numérique
|
1x BNC 3G SDI (source unique, avec boucle)
Jusqu'à 1080 60p, 4:2:2, 10 bits/pixel, YCbCr
|
|
Entrée audio numérique
|
Jusqu'à 16 canaux, audio SDI intégré, 24 bits par canal, 48 kHz synchrone
|
|
Entrée audio analogique
|
2x audio analogique RCA
Niveaux à -10 dBu (nominal)
|
|
Sortie vidéo IP
|
SMPTE ST 2110
Sortie canal vidéo unique
Sortie double flux SMPTE ST 2022-7 pour commutation sans interruption
Prise en charge Tx pour mode étroit et mode avec intervalles
|
|
Sortie audio IP
|
SMPTE ST 2110
Jusqu'à 16 canaux audio, 24 bits par canal, 48 kHz synchrone
Intervalle de paquet de 1 ms ou 125 µs
Entrée double flux SMPTE ST 2022-7 pour commutation sans interruption
|
|
Référence
|
1x BNC
|
|
Découverte, enregistrement et contrôle
|
Découverte et contrôle Tx NMOS selon les normes IS-04 v1.2 et IS-05 v1.0
Contrôle Ember+ (pas de découverte, contrôle uniquement)
Contrôle API REST AJA (découverte via SSDP ou MDNS)
Pris en charge sur le port Ethernet de gestion dédié et en bande sur les ports média
|
|
Horloge IP
|
Prise en charge PTP conforme à PTPv2 / IEEE 1588-2008
Conforme à SMPTE ST 2059-1
|
|
Contrôles utilisateur
|
1x RJ-45 pour Ethernet 10/100/1000 Base-T
Clients web et REST pris en charge pour la configuration à distance et la configuration réseau
1x connecteur USB 2.0 Mini-B
AJA eMini-Setup pris en charge pour la configuration réseau
et la configuration via un ordinateur local
Configuration web et REST également prise en charge en bande sur les ports média
|
|
Dimensions (l x p x h)
|
128,8 x 23,9 x 128,4 mm
|
|
Poids
|
0,3 kg
|
|
Alimentation
|
5-20VDC régulé, 13 Watts, alimentation requise
|
|
Environnement
|
Température de fonctionnement sûre : 0 à 40°C
Température de stockage sûre (hors tension) : -40 à 60°C
Humidité relative de fonctionnement : 10-90 % sans condensation
Altitude de fonctionnement : <3 000 mètres
|
