AJA Embarqueur/Désembarqueur AES 3G SDI 8 canaux 24 bits

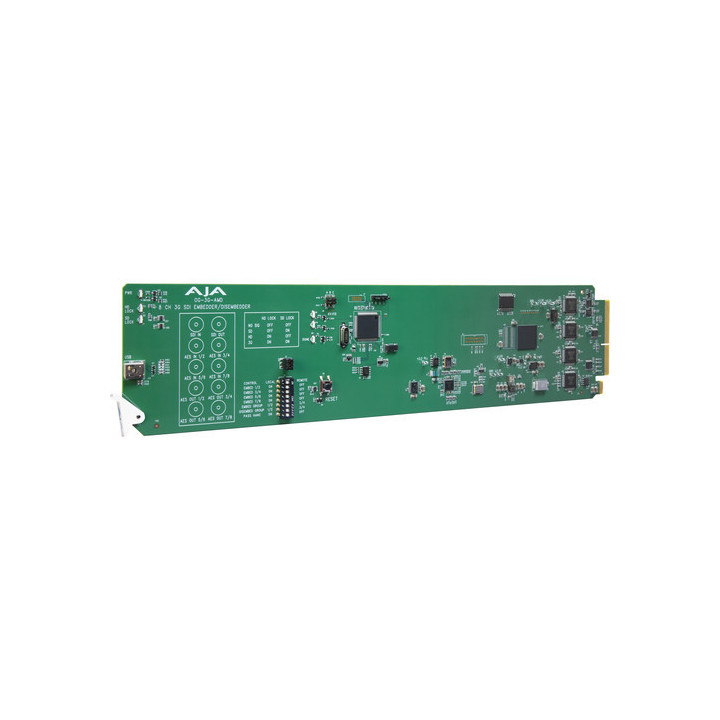

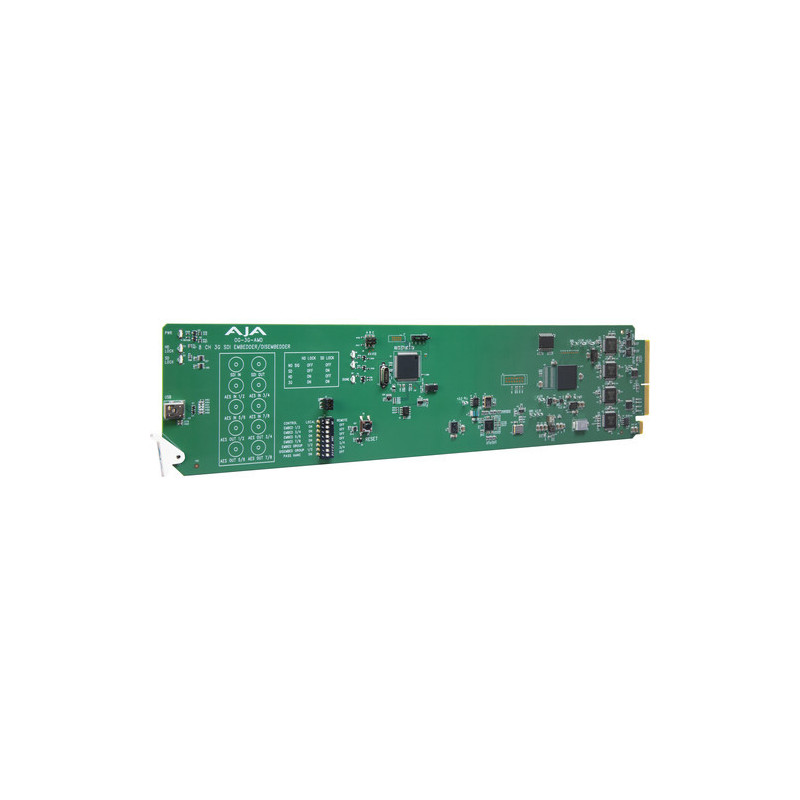

L'OG-3G-AMD est un embarqueur/désembarqueur audio AES 8 canaux de pointe compatible openGear, doté d'une entrée et d'une sortie 3G-SDI prenant en charge jusqu'à 1080p 60. Des commandes utilisateur simples permettent l'activation et la configuration des canaux. Un module de connecteur arrière openGear 10x BNC est inclus.
Conçu pour une utilisation dans des châssis openGear 2RU haute densité, notamment le châssis OG-X-FR d'AJA, le nouveau logiciel DashBoard compatible Windows, macOS et Linux offre un contrôle à distance et une surveillance de l'architecture openGear et propose des options pratiques conformes aux normes de l'industrie pour la configuration, la surveillance et le contrôle via PC ou réseau local.
Connectivité
L'OG-3G-AMD fournit une entrée 3G-SDI et une sortie 3G-SDI avec quatre connecteurs BNC AES dans chaque direction. L'OG-3G-AMD détecte et configure automatiquement la norme vidéo d'entrée. Les entrées AES sont converties en fréquence d'échantillonnage (SRC) à 48 kHz synchrone avec l'entrée vidéo. Le désembarquement audio est toujours fonctionnel, fournissant quatre sorties AES. L'embarquement audio est sélectionnable par l'utilisateur, par paire de canaux, pour embarquer soit l'audio AES d'entrée, soit transférer l'audio 3G-SDI d'entrée. Des commandes utilisateur simples via le logiciel DashBoard permettent l'activation et la configuration des canaux.
Compatibilité openGear
La norme openGear garantit que les cartes AJA seront compatibles avec d'autres produits openGear de partenaires openGear certifiés. Avec une liste croissante de produits, openGear représente l'avenir des produits basés sur châssis.
E/S flexibles
Le panneau arrière modulaire permet des connexions E/S personnalisées par carte (incluses avec les cartes individuelles).
Sécurité intégrée
L'alimentation redondante en option fournit une source d'alimentation secondaire en cas de défaillance de l'alimentation principale.
Accès Ethernet
Une connexion Ethernet standard permet l'accès au châssis via l'application Dashboard pour la communication globale du châssis.




Spécifications



Formats vidéo

1x 3 Gb SDI (Niveau A ou B)
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080i 50, 59.94, 60
(HD) 1280 x 720p 50, 59.94, 60
1x 1.5 Gb SDI
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080i 50, 59.94, 60
(HD) 1280 x 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
1x 270 Mb SDI
(SD) 625i
(SD) 525i

Entrée vidéo numérique

1x BNC 3G-SDI, SMPTE-259/292/424

Sortie vidéo numérique

1x BNC 3G-SDI, SMPTE-259/292/424

Entrée audio numérique

4x BNC, AES3id

Sortie audio numérique

4x BNC, AES3id

Formats de données audio

AES3 2003
SMPTE ST 337

Convertisseurs audio numériques

24 bits

Audio embarqué

Audio SDI embarqué, 24 bits, 16 canaux* SMPTE ST 272 (SD) : 20 bits, 48 kHz synchrone
SMPTE ST 299 (3G/HD) : 24 bits, 48 kHz synchrone
L'audio embarqué entrant peut être transféré, supprimé ou remplacé

Latence audio du chemin d'embarquement

(Temps mesuré entre l'entrée audio et le connecteur de sortie vidéo) :
1500 μs (SRC activé)
400 μs (SRC désactivé)

Latence audio du chemin de désembarquement

(Temps mesuré entre l'entrée vidéo et le connecteur de sortie audio) :
210 μs

Interface utilisateur

Logiciel de contrôle réseau openGear DashBoard via Windows, macOS ou Linux
Commutateur DIP externe

Dimensions (L x P x H)

Format openGear standard, emplacement avant et carte arrière. Deux emplacements requis par carte.

Poids

0,5 lb (0,3 kg)

Alimentation

Compatible avec châssis openGear, 5,0 watts maximum par carte

Environnement

Température de fonctionnement sûre : 0 à 40°C (32 à 104°F)
Température de stockage sûre (hors tension) : -40 à 60°C (-40 à 140°F)
Humidité relative de fonctionnement : 10-90 % sans condensation
Altitude de fonctionnement : < 3 000 mètres (< 10 000 pieds)
