Spécifications

Formats vidéo

(2K) 2048 x 1080p
(2K) 2048 x 1080PsF
(HD) 1920 x 1080p
(HD) 1920 x 1080PsF
(HD) 1920 x 1080i
(HD) 1280 x 720p
(SD) 625i
(SD) 525i
YCbCr, 4:2:2, 10 bits

Entrée vidéo numérique

1x 3G-SDI, 1x BNC
3G/HD/SD, SMPTE-259/292/372/424 : 3G-SDI simple liaison niveau A, SMPTE-425-1
(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(HD) 1920 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080i 50, 59,94, 60
(HD) 1280 x 720p 50, 59,94, 60
(SD) 625i 50
(SD) 525i 59,94

Sortie vidéo numérique

1x sortie 3G-SDI, 1x BNC
3G/HD/SD, SMPTE-259/292/424 :
3G-SDI simple liaison niveau A, SMPTE-425-1
(HD) 1080p 23,98 (pour les entrées vidéo 23,98)
(HD) 1080p 24 (pour les entrées vidéo 24)
(HD) 1080p 25 (pour les entrées vidéo 50)
(HD) 1080p 29,97 (pour les entrées vidéo 59,94)
(HD) 1080p 30 (pour les entrées vidéo 60)
(HD) 1080p 50 (pour les entrées vidéo 50)
(HD) 1080p 59,94 (pour les entrées vidéo 23,98, 59,94)
(HD) 1080p 60 (pour les entrées vidéo 24, 30 ou 60)
(HD) 1080PsF 23,98 (pour les entrées vidéo 23,98)
(HD) 1080PsF 24 (pour les entrées vidéo 24)
(HD) 1080PsF 25 (pour les entrées vidéo 50)
(HD) 1080PsF 29,97 (pour les entrées vidéo 59,94)
(HD) 1080Psf 30 (pour les entrées vidéo 30 ou 60)
(HD) 1080i 59,94 (pour les entrées vidéo 23,98 ou 59,94)
(HD) 1080i 60 (pour les entrées vidéo 24, 30 ou 60)
(HD) 1080i 50 (pour les entrées vidéo 25 ou 50)
(HD) 720p 50 (pour les entrées vidéo 50)
(HD) 720p 59,94 (pour les entrées vidéo 23,98, 59,94)
(HD) 720p 60 (pour les entrées vidéo 24, 30 ou 60)
(SD) 625i 50 (pour les entrées vidéo 25 ou 50 fps)
(SD) 525i 59,94 (pour les entrées vidéo 23,98 ou 59,94)

Sortie de surveillance numérique

1x connecteur HDMI standard type A :
HD/SD
Espace colorimétrique, YCbCr ou RGB
Profondeur de bits, 8 ou 10
Plage RGB, SMPTE ou plage complète

Traitement vidéo

Conversion de fréquence d'images/suppression/insertion de cadence film (3:2)
Gel (en cas de perte de signal d'entrée) sur noir ou sur dernière image correcte
Détection d'entrée AFD, contrôle de down-conversion
Délai vidéo nominal HD/SD, 1 trame

Up-conversion

Matériel 10 bits
Pillar 4:3 : Génère une image 4:3 centrée sur l'écran avec des barres noires sur les côtés
Pillar 14:9 : Génère une image 4:3 légèrement zoomée pour remplir une image 14:9 avec des barres noires sur les côtés
Plein écran : Génère une image 4:3 étirée horizontalement pour remplir un écran 16:9
Letterbox vers plein : Génère une image zoomée pour remplir tout l'écran
Zoom large : Génère une combinaison de zoom et d'étirement horizontal pour remplir un écran 16:9 ; ce réglage introduit un léger changement de rapport d'aspect

Down-conversion

Matériel 10 bits
Recadrage : L'image est recadrée pour s'adapter à la nouvelle taille d'écran
Anamorphique : L'image HD est convertie en SD plein écran avec un rapport d'aspect 16:9
14:9 : L'image est légèrement réduite tout en préservant le rapport d'aspect, du noir est ajouté en haut et en bas et les côtés gauche et droit sont recadrés
Auto AFD : Sélectionne automatiquement le meilleur mode de down-conversion en fonction du code AFD (Active Format Description) de la vidéo d'entrée
Letterbox : L'image est réduite avec du noir ajouté en haut et en bas de la zone d'image, le rapport d'aspect étant préservé

Cross-conversion

Matériel 10 bits
1080i vers 720p
720p vers 1080i
720p vers 1080PsF

Conversion de rapport d'aspect SD vers SD

Letterbox : Transforme le matériel SD anamorphique en une image letterbox
Recadrage H : Produit un effet d'étirement horizontal sur l'image ; transforme le SD anamorphique en plein écran
Pillarbox SD : Produit une image centrée sur l'écran avec des bordures noires à gauche et à droite et une image anamorphique au centre
Recadrage V : Transforme le matériel SD letterbox en une image anamorphique
14:9 : Conversion anamorphique vers 14:9

Entrée audio numérique

Fréquence d'échantillonnage 48 kHz
1x entrée SDI intégrée : 16 canaux, 24 bits (20 bits SD), SMPTE-272/299

Sortie audio numérique

Fréquence d'échantillonnage 48 kHz
1x sortie SDI intégrée : 16 canaux, 24 bits (20 bits SD), SMPTE-272/299

Entrée/sortie audio

Entrée audio SDI intégrée 16 canaux
Sortie audio SDI intégrée 16 canaux
Sortie audio HDMI 8 canaux
Sorties audio analogiques symétriques, 2x connecteurs à bornier à 3 broches

Entrée de référence

Les entrées vidéo de référence prises en charge incluent :
Synchronisation tri-niveau 1080i
Synchronisation tri-niveau 1080p
Synchronisation tri-niveau 720p
Noir couleur 625i
Noir couleur 525i
Terminaison 75 ohms

Verrouillage de phase

Verrouillage sur référence externe
Verrouillage sur entrée SDI
Mode autonome

HDCP

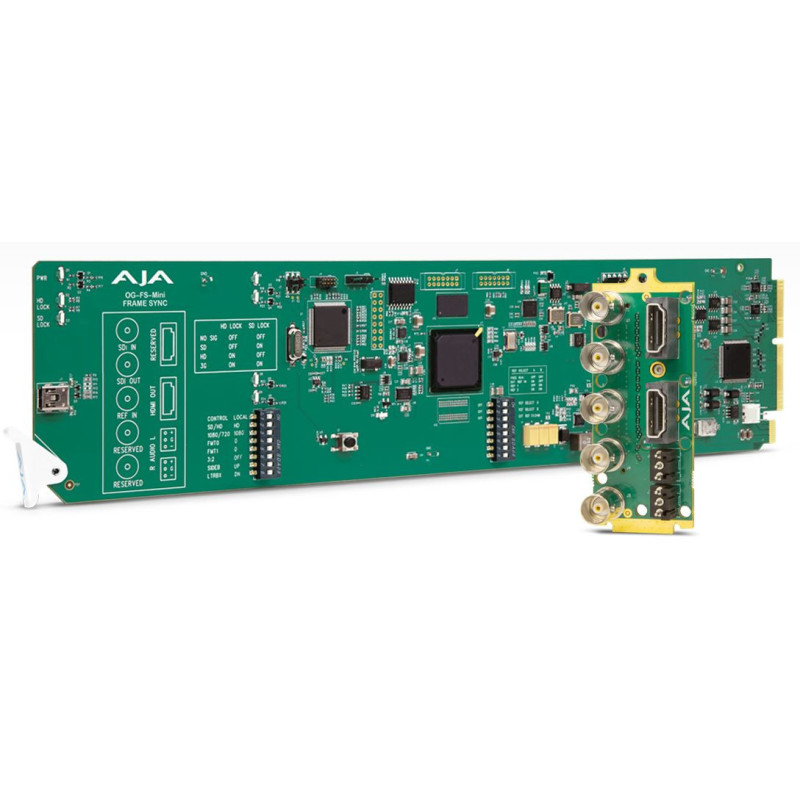

L'OG-FS-Mini n'encode pas la sortie HDMI avec le chiffrement HDCP. Par définition, les entrées HD-SDI de l'OG-FS-Mini ne sont pas chiffrées. La spécification HDMI exige que les moniteurs HDMI prennent en charge les entrées non chiffrées

Interface utilisateur

Commutateur DIP externe
Logiciel de contrôle réseau openGear DashBoard via Windows, macOS ou Linux

Alimentation

Compatible avec les châssis openGear, 7,0 watts maximum par carte

Environnement

Plage de température de fonctionnement sûre : 0 à 40°C (32 à 104°F)
Stockage sûr (hors tension) : -40 à 60°C (-40 à 140°F)
Humidité relative de fonctionnement : 10-90 % sans condensation
Altitude de fonctionnement : <3 000 m (<10 000')

Poids

0,5 lb (0,23 kg)
