AJA - OEM, SD/HD/4K 8-Lane PCIe card

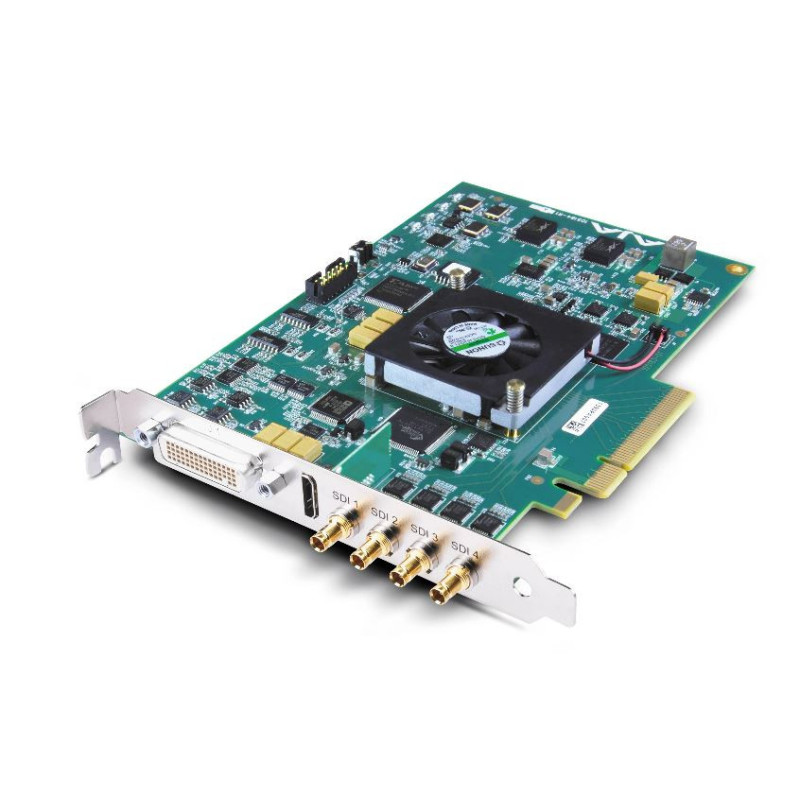

AJA KONA-4-R0-S05 - OEM, SD/HD/4K 8-Lane PCIe card

1018505
0812321031324
AJA KONA-4-R0-S05 - OEM, SD/HD/4K 8-Lane PCIe card
AJA KONA-4-R0-S05 - OEM, SD/HD/4K 8-Lane PCIe card
OEM, scheda PCIe 8 vie SD/HD/4K, con cavi SDI corti 101999-02 e cavi di derivazione. Si prega di contattare il servizio commerciale per discutere delle opzioni dei cavi.
... scopri di più
Prezzi Visuals
2.341,99 CHF IVA escl.

2.531,69 CHF IVA inclusa

Prezzo del produttore 2 465,25 CHF IVA escl.
Su ordinazione
  • Consegna
    • Spedito entro 2-3 settimane
  • Ritiro in negozio
    • Disponibile in 2-3 settimane

Scheda PCIE AJA OEM a 8 canali, SD/HD/4K
Grazie alla sua elaborazione hardware integrata, l'AJA KONA 4 R0-S05 può acquisire e trasmettere video 4K a frequenze di fotogrammi fino a 60 fps. Con questa risoluzione, è possibile visualizzare i dettagli della produzione in modalità nativa su un monitor 4K. Oltre alle risoluzioni 4K, la KONA 4 supporta I/O 1080p non compresso con sottocampionamento della crominanza 4:4:4 o 4:2:2. La KONA 4 può ricevere e trasmettere simultaneamente video non compresso tramite le sue porte 3G-SDI. Due porte accettano l'ingresso video mentre le altre due possono alimentare uno schermo professionale o trasmettere verso un registratore.
L'elaborazione hardware consente anche la conversione verso l'alto, verso il basso e incrociata. Solitamente, per unificare la risoluzione del progetto, le sequenze devono essere convertite o renderizzate nel software per corrispondere al progetto. Grazie al suo scaler hardware interno, la KONA 4 può unificare le risoluzioni delle clip video del progetto senza pre-rendering. Oltre alla conversione, l'elaborazione interna della KONA può sovrapporre elementi grafici su un flusso video per un keying rapido.
La KONA 4 include un cavo breakout a 60 pin per una maggiore flessibilità di I/O. Gli ingressi e le uscite aggiuntivi includono audio AES/EBU, connessioni BNC LTC e Riferimento, video analogico component e controllo macchina RSS-422. Sono inclusi anche un cavo adattatore da 4-BNC a mini-BNC e un cavo da HDMI a mini-HDMI. La KONA 4 può essere utilizzata anche in una configurazione rack con il box breakout K3G opzionale. Il K3G si integra in uno spazio rack standard da 19" e dispone di connessioni per sfruttare tutti gli I/O che la KONA 4 ha da offrire.
Supporto 4K ad alta frequenza di fotogrammi (HFR)
La KONA 4 supporta 50p e 60p fino alle risoluzioni 4K. Il 4K può essere inserito o trasmesso utilizzando le quattro connessioni BNC per apparecchiature broadcast e professionali, o la porta HDMI per connettersi a monitor computer 4K o apparecchiature consumer come i televisori.
Integrazione versatile
La KONA 4 supporta Windows e Linux, offrendo potenza 4K e multicanale per un'ampia gamma di applicazioni. Il supporto Mac sarà disponibile in futuro.
Keying hardware
Il mixer a valle hardware integrato consente di sovrapporre grafica e immagini sul video in ingresso della scheda per il keying. L'elaborazione hardware fornisce la potenza di calcolo necessaria per creare rapidamente una chiave senza pre-rendering.
Conversione hardware
La KONA 4 esegue una conversione hardware verso l'alto, verso il basso e incrociata per unificare le risoluzioni. La conversione hardware semplifica i flussi di lavoro ed elimina la necessità di regolare la risoluzione utilizzando un software. Se il progetto è in risoluzione 1080p e si dispone di contenuti NTSC in definizione standard, lo scaler interno elaborerà e convertirà le sequenze NTSC per corrispondere alla risoluzione 1080p del progetto. Se le sequenze NTSC hanno un rapporto d'aspetto diverso (4:3), è possibile scegliere come si desidera che la KONA 4 le gestisca. Possono essere elaborate con bande nere (letterboxing) o stiramento anamorfico per adattarsi al fotogramma HD 16:9. Poiché questa conversione viene eseguita con l'hardware della KONA, avviene in tempo reale, quindi non è necessario alcun pre-rendering.




Specifiche



Ingresso video digitale

3G/SD/HD SDI, SMPTE-259/292/296/424, 8 o 10 bit
Collegamento singolo 4:2:2 o 4:4:4 (1 x BNC)
Doppio collegamento HD 4:4:4 (2 x BNC)
2K HDSL 4:4:4 (2 x BNC)
4K/UltraHD (UHD)
Supporto LUT 1D

Uscita video digitale

3G-SDI, SMPTE-259/292/296/424
Collegamento singolo 4:2:2 o 4:4:4 (1 x BNC)
Doppio collegamento HD 4:4:4 (2 x BNC)
2K HSDL (High Speed Data Link) 4:4:4 (2 x BNC)
4K/UHD 4:2:2 e 4:4:4
HDMI v2.0b, 30/36 bit/pixel, RGB o YUV, 2,25 Gbps, SD, HD e UHD con supporto HFR (High Frame Rate) fino a 60p 4:2:0

Uscita video analogica

Composito/S-Video (Y/C) (1 x BNC/2 x BNC+adattatore)
NTSC, NTSCJ, PAL
Component (3 x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (modalità component)
SMPTE/EBU N10, Betacam 525 linee, Betacam 525J, RGB
N/A 12 bit, sovracampionamento 8x
+/- 0,2 dB a 5,0 MHz Risposta in frequenza Y
+/- 0,2 dB a 1 MHz Risposta in frequenza C
5% Risposta impulsiva 2T
<1% Differenza di fase
<1% Differenza di guadagno
<1% ns Disuguaglianza di ritardo Y/C

Sottocampionamento

Hardware 10 bit
Anamorfico: schermo intero
Letterbox: l'immagine viene ridotta con nero aggiunto in alto e in basso dell'area dell'immagine preservando il rapporto d'aspetto
Crop: l'immagine viene ritagliata per adattarsi alla nuova dimensione dello schermo

Sovracampionamento

Hardware 10 bit
Anamorfico: schermo intero
Pillarbox 4:3: risulta in un'immagine 4:3 al centro dello schermo con bande nere sui lati
Zoom 14:9: risulta in un'immagine 4:3 leggermente ingrandita per riempire un'immagine 14:9 con bande nere sui lati
Zoom Letterbox: risulta in un'immagine ingrandita per riempire l'intero schermo
Zoom Wide: risulta in una combinazione di zoom e stiramento orizzontale per riempire uno schermo 16:9; questa impostazione può introdurre un leggero cambiamento del rapporto d'aspetto

Conversione incrociata

Hardware 10 bit
1080i a 720p
720p a 1080i
720p a 1080PsF

Conversione del rapporto d'aspetto da SD a SD

Letterbox: Trasforma il materiale SD anamorfico in un'immagine letterbox
H Crop: Produrrà un effetto di stiramento orizzontale sull'immagine; trasforma l'SD anamorfico in schermo intero
Pillarbox SD: Produrrà un'immagine al centro dello schermo con bordi neri sui lati sinistro e destro e un'immagine anamorficaal centro
V Crop: Trasformerà il materiale SD letterbox in un'immagine anamorficа

Mixer a valle

Supporta la grafica con canale alfa su video, matte o buffer di immagine, o contenuto di buffer di immagine su video in ingresso o matte.

Ingresso audio digitale

16 canali, audio SDI embedded 24 bit, frequenza di campionamento 48 kHz, sincrono
8 canali, audio AES/EBU 24 bit, frequenza di campionamento 48 kHz, sincrono o non sincrono, conversione interna della frequenza di campionamento (tramite 4 x BNC su cavo breakout)
16 canali, audio AES/EBU 24 bit, frequenza di campionamento 48 kHz, sincrono (tramite 8 x BNC su K3G-Box opzionale)

Uscita audio digitale

16 canali, audio SDI embedded 24 bit, frequenza di campionamento 48 kHz, sincrono
8 canali, audio HDMI embedded 24 bit, frequenza di campionamento 48 kHz, sincrono
8 canali, audio AES/EBU 24 bit, frequenza di campionamento 48 kHz, sincrono o non sincrono, conversione interna della frequenza di campionamento (tramite 4 x BNC su cavo breakout)
16 canali, audio AES/EBU 24 bit, frequenza di campionamento 48 kHz, sincrono (tramite 8 x BNC su K3G-Box opzionale)

Timecode

Ingresso e uscita timecode LTC (tramite 1 x BNC ciascuno)

Controllo macchina

RS-422, protocollo Sony a 9 pin (tramite cavo breakout o K3G-Box opzionale)

Ingresso di riferimento

Nero analogico (1V) o sync composito (2 o 4V)
In loop
75 ohm su K3G-Box opzionale, terminato su cavo breakout fornito



OEM, scheda PCIe 8 vie SD/HD/4K, con cavi SDI corti 101999-02 e cavi di derivazione. Si prega di contattare il servizio commerciale per discutere delle opzioni dei cavi.
