Sony - 3G Fiber Adaptor for HDC Series Cameras

Sony HDCU-5500//U - 3G Fiber Adaptor for HDC Series Cameras

1013510
5013493392649
Sony HDCU-5500//U - 3G Fiber Adaptor for HDC Series Cameras
Sony HDCU-5500//U - 3G Fiber Adaptor for HDC Series Cameras
Sony HDCU-5500//U - 3G Fiber Adaptor for HDC Series Cameras
Sony HDCU-5500//U - 3G Fiber Adaptor for HDC Series Cameras
3G-Faseradapter für Kameras der HDC-Serie zur Verbindung mit 1x 3G HDCU, ermöglicht die Übertragung von 2x 1080/50i-25p-24p oder 1x 1080/50p oder 1x 1080/50i RGB 4:4:4 Signalen
... mehr erfahren
PREIS AUF ANFRAGE
Auf Bestellung
  • Lieferung
    • Versand in 1 bis 2 Wochen
  • Abholung im Geschäft
    • Verfügbar in 1 bis 2 Wochen
Bitte kontaktieren Sie uns

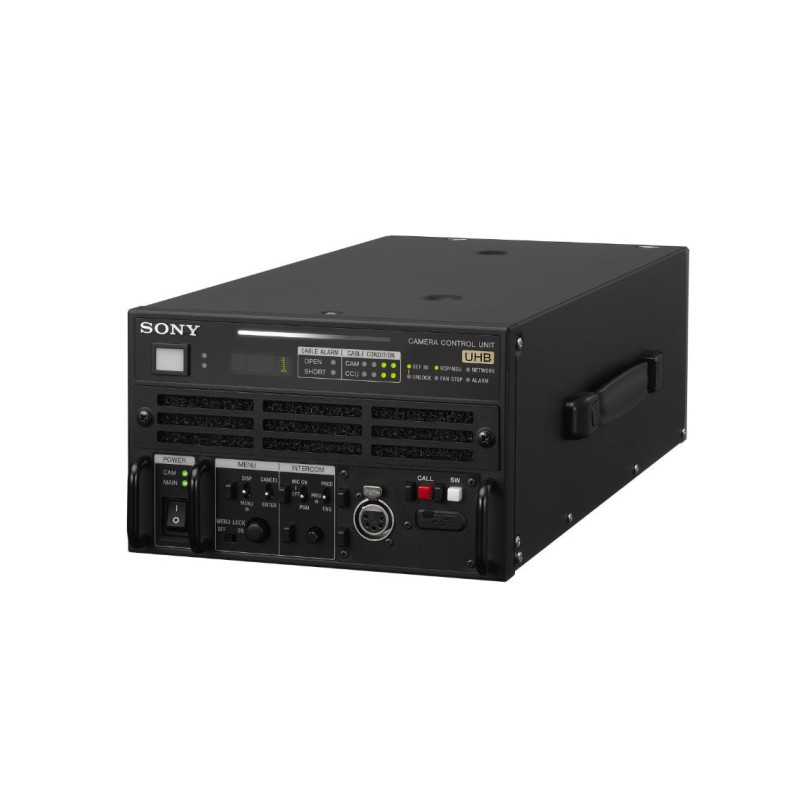

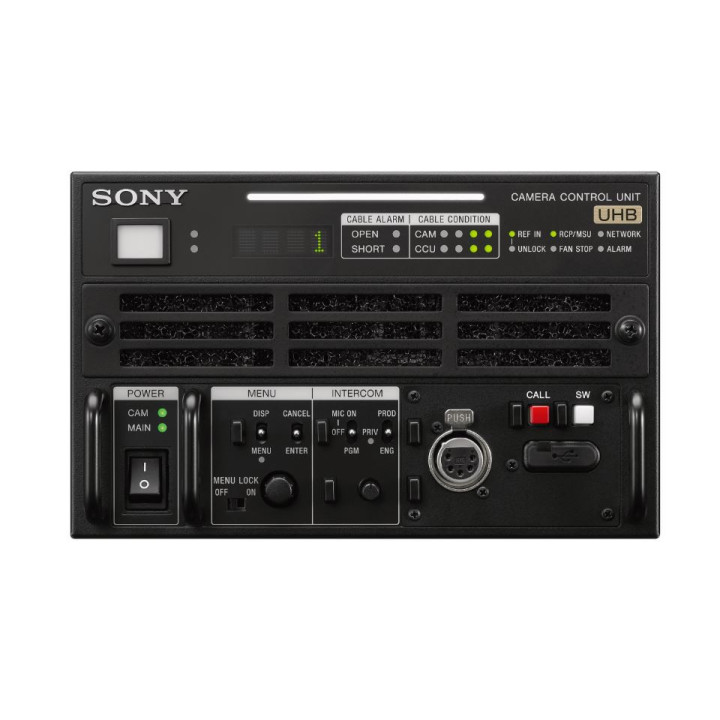

Sony Portable Fiber CCU für HDC-5500
IP-kompatible Kamera-Kontrolleinheit (CCU) für 4K/HD-Systemkamera HDC-5500
Die Kamera-Kontrolleinheit HDCU-5500 ist für den Betrieb mit der Sony 4K/HD-Systemkamera HDC-5500 ausgelegt. Sie bietet Schnittstellen zu externen Geräten und die Stromversorgung der Kamera in einem kompakten und tragbaren 3U-Halbrack-Format, ideal für Außenproduktionsumgebungen.
Mit standardmäßiger 12G-SDI- und 4K-Ausgangsschnittstelle bietet die CCU auch einen Weg zu optionalen IP- und 12G-SDI-Funktionen, einschließlich IP auf Glasfaser-Studiokameras der HDC-Serie.
In Kombination mit der HDC-5500-Kamera ermöglicht die HDCU-5500 zwei 4K-Signalleitungen der Ultra-High-Bitrate (UHB) Glasfaserübertragung und unterstützt die Aufnahme in verschiedenen Aufnahmeformaten mit einer zusätzlichen 4K-Videoleitung.
Die IP-Tally-Unterstützung (TSL UMD v5.0) ist serienmäßig enthalten, während die CCU-Menüeinstellungen über ein Netzwerk ferngesteuert werden können.
Eigenschaften
Kompaktes Gehäuse, leistungsstarke Funktionen
Diese CCU bietet 4K und IP in einem kompakten Halbrack-Gehäuse.
Hochwertige Langstrecken-Signalübertragung
In Kombination mit dem optionalen Interface-Kit HKCU-SM50 kann die kompakte HDCU-5500 direkt über eine 3G-Singlemode-Faser (SMF) für Langstreckenübertragungen bis zu 10 km verbunden werden, was sie ideal für Einsätze mit begrenztem Platzangebot wie Übertragungswagen macht.
MENU-Anpassung über einen Webbrowser
Die CCU unterstützt die Menüsteuerung über einen Webbrowser. Die Statusüberwachung mehrerer CCUs, der Import/Export von Einstellungsdateien und Firmware-Updates aus der Ferne verbessern die Effizienz und Benutzerfreundlichkeit.
IP-Ready
Das optionale IP-Interface-Kit HKCU-SFP50 fügt 4K/HD ST 2110 Video/Audio-IP-Funktionen und IP-Intercom hinzu.
Ultra-High-Bitrate-Übertragung
Die neu entwickelte UHB-Übertragung (Ultra High Bitrate) ermöglicht eine außergewöhnliche 4K-Bildqualität und 4K TRUNK/4K PROMPTER-Übertragung in einem einzigen Hybrid-Glasfaserkabel. Dies ermöglicht die Erweiterung des 4K-Systems in einer einfachen Systemkonfiguration.



Spezifikationen



Allgemein



Erforderliche Stromversorgung

100 V bis 240 V AC, 50/60 Hz

Stromverbrauch

4,5 A (max.)

Betriebstemperatur

–10 °C bis +40 °C (14 °F bis +104 °F)

Lagertemperatur

–20 °C bis +60 °C (–4 °F bis +140 °F)

Gewicht

Ca. 6,4 kg (14 lb 1,8 oz)

Eingangs-/Ausgangsstecker



CAMERA FIBRE

Glasfaserstecker (x1)

CAMERA TRIAX

Nein

INTERCOM/TALLY/IO PORT

D-Sub-Stecker 50-polig (x1), INTERCOM (PROD/ENG), 4 W: 0 dBu, RTS: 0 dBu, CC: –14 dBu, PGM, 3 Systeme, 0dBu/–20dBu, TALLY (R, G, Y), FLAG

RCP / CNU

8-poliger Mehrfachstecker (x1)

TRUNK

12-polig (x1)

LAN-COM

8-polig (x1)

NETWORK TRUNK

8-polig (x1)

SDI I/O 1 bis 4

3G/HD/SD-SDI I/O, BNC (x4), 3G-SDI: SMPTE ST424/425 Level-A/B, 0,8 Vss, 75 Ω, 2,970 Gbps/2,967 Gbps, HD-SDI: SMPTE ST292, 0,8 Vss, 75 Ω, 1,485 Gbps/1,4835 Gbps

REFERENCE IN/OUT

BNC (x2), Loop-Ausgang, HD: SMPTE ST274, Tri-Level-Sync, 0,6 Vss, 75 Ω, SD: Schwarzpegel (NTSC: 0,286 Vss, 75 Ω/PAL: 0,3 Vss, 75 Ω) oder NTSC 10F-BB

Eingangsstecker



AC INPUT

AC 100 V bis 240 V (x1)

SDI RET 1 bis 4

BNC (x4), 3G-SDI: SMPTE ST424/425, 2,970 Gbps/2,967 Gbps, HD-SDI: SMPTE ST292, 1,485 Gbps/1,4835 Gbps, SD-SDI: SMPTE ST259, 270 Mbps

PROMPTER und PROMPTER 2 / VBS-RET

BNC (x2), Loop-Ausgang im 1CH-Modus, interne 75-Ω-Terminierung im 2CH-Modus, Analogsignal, 1,0 Vss, 75 Ω

Ausgangsstecker



AUDIO OUTPUT CH1, CH2

XLR 3-polig, männlich (x2), 0 dBu/ –20 dBu /+4 dBu

CHARACTER / ABS / EBU

BNC (x1), VBS, 1 Vss, 75 Ω
AES/EBU-Format
VBS/HD und AES/EBU wählbar

SDI OUT 1 bis 4

3G/HD/SD SDI OUTPUT, BNC (x4), 3G-SDI: SMPTE ST424/425 Level-A/B, 0,8 Vss, 75 Ω, 2,970 Gbps / 2,967 Gbps, HD-SDI: SMPTE ST292, 0,8 Vss, 75 Ω, 1,485 Gbps / 1,4835 Gbps
SD-SDI: SMPTE ST259, 0,8 Vss, 75 Ω, 270 Mbps, 3G-SDI / HD-SDI / SD-SDI, wählbares Zeichensignal

UHD SDI A, B

12G / 6G / 3G / HD SDI OUTPUT, BNC (x2)
12G SDI: SMPTE ST2082, 0,8 Vss, 75 Ω, 11,88 Gbps / 11,868 Gbps
6G SDI: SMPTE ST2081, 0,8 Vss, 75 Ω, 5,940 Gbps / 5,934 Gbps
3G SDI: SMPTE ST424/425 Level-A/B, 0,8 Vss, 75 Ω, 2,970 Gbps / 2,967 Gbps
HD SDI: SMPTE ST292, 0,8 Vss, 75 Ω, 1,485 Gbps / 1,4835 Gbps

UHD SDI C, D

12G / 6G / 3G / HD SDI I/O, BNC-Typ (2)
12G SDI: SMPTE ST2082, 0,8 Vss, 75 Ω, 11,88 Gbps / 11,868 Gbps
6G SDI: SMPTE ST2081, 0,8 Vss, 75 Ω, 5,940 Gbps / 5,934 Gbps
3G SDI: SMPTE ST424/425 Level-A/B, 0,8 Vss, 75 Ω, 2,970 Gbps / 2,967 Gbps
HD SDI: SMPTE ST292, 0,8 Vss, 75 Ω, 1,485 Gbps / 1,4835 Gbps



3G-Faseradapter für Kameras der HDC-Serie zur Verbindung mit 1x 3G HDCU, ermöglicht die Übertragung von 2x 1080/50i-25p-24p oder 1x 1080/50p oder 1x 1080/50i RGB 4:4:4 Signalen
