Sony - 3G Fiber Adaptor for HDC Series Cameras

Sony HDCU-5500//U - 3G Fiber Adaptor for HDC Series Cameras

1013510
5013493392649
Sony HDCU-5500//U - 3G Fiber Adaptor for HDC Series Cameras
Sony HDCU-5500//U - 3G Fiber Adaptor for HDC Series Cameras
Sony HDCU-5500//U - 3G Fiber Adaptor for HDC Series Cameras
Sony HDCU-5500//U - 3G Fiber Adaptor for HDC Series Cameras
Adaptateur fibre 3G pour caméras de la série HDC pour se connecter à 1x 3G HDCU, permet de transmettre 2x 1080/50i-25p-24p ou 1x 1080/50p ou 1x 1080/50i RGB 4:4:4 signaux
... en savoir plus
PRIX SUR DEMANDE
Sur commande
  • Livraison
    • Expédié dans 1 à 2 semaines
  • Retrait en boutiques
    • Disponible dans 1 à 2 semaines
Veuillez nous contacter

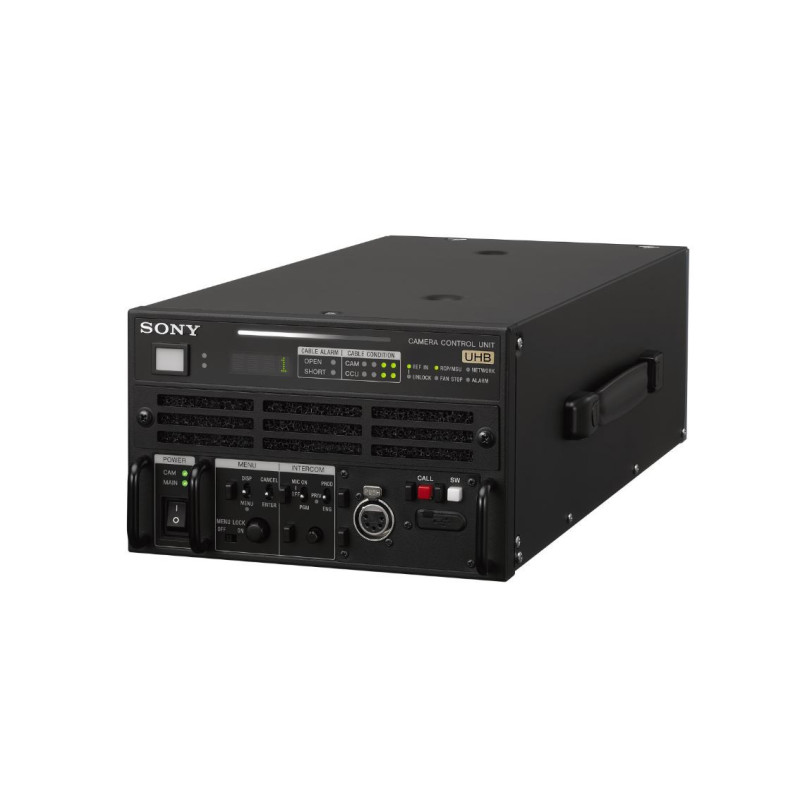

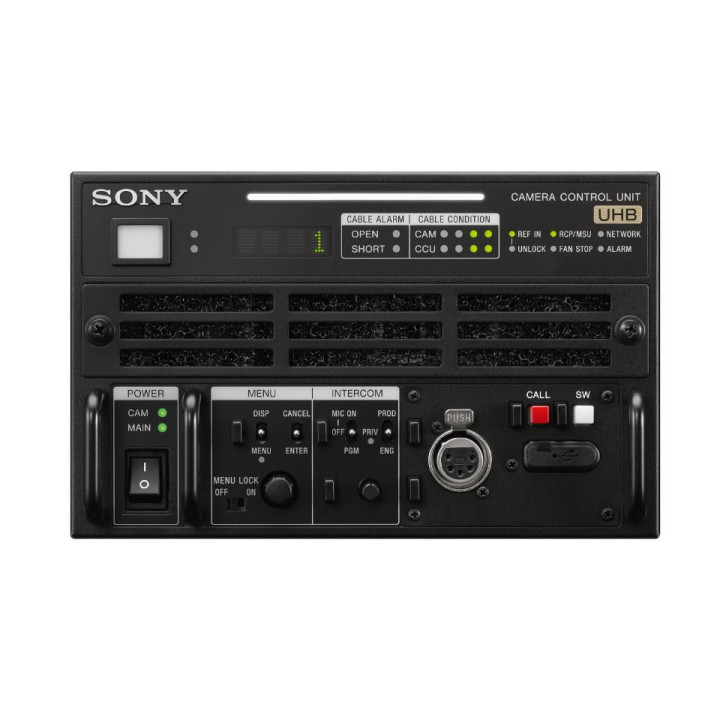

CCU fibre portable Sony pour HDC-5500
Unité de contrôle de caméra (CCU) compatible IP pour caméra système 4K/HD HDC-5500
L'unité de contrôle de caméra HDCU-5500 est conçue pour fonctionner avec la caméra système 4K/HD Sony HDC-5500. Elle fournit des interfaces vers des équipements externes et l'alimentation de la caméra dans un format compact et portable demi-rack 3U, idéal pour les environnements de production en extérieur.
Offrant une interface de sortie 12G-SDI et la 4K en standard, le CCU fournit également un chemin vers les capacités IP et 12G-SDI optionnelles, y compris l'IP sur les caméras de studio à fibre optique de la série HDC.
Combiné à la caméra HDC-5500, le HDCU-5500 permet deux lignes de signal 4K de transmission par fibre optique à débit ultra élevé (UHB), prenant en charge la prise de vue dans divers formats de capture avec une ligne vidéo 4K supplémentaire.
La prise en charge IP Tally (TSL UMD v5.0) est incluse en standard, tandis que les paramètres de menu du CCU peuvent être ajustés à distance via un réseau.
Caractéristiques
Boîtier compact, capacités puissantes
Ce CCU offre la 4K et l'IP dans un boîtier compact demi-rack.
Transmission de signal longue distance de haute qualité
Combiné au kit d'interface optionnel HKCU-SM50, le compact HDCU-5500 peut être directement connecté via fibre monomode 3G (SMF) pour une transmission longue distance jusqu'à 10 km, ce qui le rend idéal pour les opérations à espace limité telles que les camions de diffusion.
Réglage MENU depuis un navigateur Web
Le CCU prend en charge le contrôle du menu depuis un navigateur Web. La surveillance de l'état de plusieurs CCU, l'importation/exportation de fichiers de paramètres et les mises à jour de micrologiciel à distance améliorent l'efficacité opérationnelle et la commodité.
Prêt pour l'IP
Le kit d'interface IP optionnel HKCU-SFP50 ajoute des capacités IP vidéo/audio 4K/HD ST 2110 et un intercom IP.
Transmission ultra haut débit
La transmission UHB (Ultra High Bitrate) nouvellement développée offre une qualité d'image 4K exceptionnelle et une transmission 4K TRUNK/4K PROMPTER dans un seul câble à fibre hybride. Cela permet d'étendre le système 4K dans une configuration système simple.



Spécifications



Général



Alimentation requise

100 V à 240 V CA, 50/60 Hz

Consommation de courant

4,5 A (max.)

Température de fonctionnement

–10 °C à +40 °C (14 °F à +104 °F)

Température de stockage

–20 °C à +60 °C (–4 °F à +140 °F)

Poids

Environ 6,4 kg (14 lb 1,8 oz)

Connecteurs d'entrée / sortie



CAMERA FIBRE

Connecteur fibre optique (x1)

CAMERA TRIAX

Non

INTERCOM/TALLY/IO PORT

Connecteur D-sub 50 broches (x1), INTERCOM (PROD/ENG), 4 W : 0 dBu, RTS : 0 dBu, CC : –14 dBu, PGM, 3 systèmes, 0dBu/–20dBu, TALLY (R, G, Y), FLAG

RCP / CNU

Connecteur multibroches 8 broches (x1)

TRUNK

12 broches (x1)

LAN-COM

8 broches (x1)

NETWORK TRUNK

8 broches (x1)

SDI I/O 1 à 4

3G/HD/SD-SDI I/O, BNC (x4), 3G-SDI : SMPTE ST424/425 Level-A/B, 0,8 Vc-c, 75 Ω, 2,970 Gbit/s/2,967 Gbit/s, HD-SDI : SMPTE ST292, 0,8 Vc-c, 75 Ω, 1,485 Gbit/s/1,4835 Gbit/s

REFERENCE IN/OUT

BNC (x2), sortie en boucle, HD : SMPTE ST274, synchro tri-niveau, 0,6 Vc-c, 75 Ω, SD : Burst noir (NTSC : 0,286 Vc-c, 75 Ω/PAL : 0,3 Vc-c, 75 Ω) ou NTSC 10F-BB

Connecteurs d'entrée



AC INPUT

100 V à 240 V CA (x1)

SDI RET 1 à 4

BNC (x4), 3G-SDI : SMPTE ST424/425, 2,970 Gbit/s/2,967 Gbit/s, HD-SDI : SMPTE ST292, 1,485 Gbit/s/1,4835 Gbit/s, SD-SDI : SMPTE ST259, 270 Mbit/s

PROMPTER et PROMPTER 2 / VBS-RET

BNC (x2), sortie en boucle en mode 1CH, terminaison interne 75 Ω en mode 2CH, signal analogique, 1,0 Vc-c, 75 Ω

Connecteurs de sortie



AUDIO OUTPUT CH1, CH2

XLR 3 broches, mâle (x2), 0 dBu/ –20 dBu /+4 dBu

CHARACTER / ABS / EBU

BNC (x1), VBS, 1 Vc-c, 75 Ω
Format AES/EBU
VBS/HD et AES/EBU sélectionnables

SDI OUT 1 à 4

3G/HD/SD SDI OUTPUT, BNC (x4), 3G-SDI : SMPTE ST424/425 Level-A/B, 0,8 Vc-c, 75 Ω, 2,970 Gbit/s / 2,967 Gbit/s, HD-SDI : SMPTE ST292, 0,8 Vc-c, 75 Ω, 1,485 Gbit/s / 1,4835 Gbit/s
SD-SDI : SMPTE ST259, 0,8 Vc-c, 75 Ω, 270 Mbit/s, 3G-SDI / HD-SDI / SD-SDI, signal de caractères sélectionnable

UHD SDI A, B

12G / 6G / 3G / HD SDI OUTPUT, BNC (x2)
12G SDI : SMPTE ST2082, 0,8 Vc-c, 75 Ω, 11,88 Gbit/s / 11,868 Gbit/s
6G SDI : SMPTE ST2081, 0,8 Vc-c, 75 Ω, 5,940 Gbit/s / 5,934 Gbit/s
3G SDI : SMPTE ST424/425 Level-A/B, 0,8 Vc-c, 75 Ω, 2,970 Gbit/s / 2,967 Gbit/s
HD SDI : SMPTE ST292, 0,8 Vc-c, 75 Ω, 1,485 Gbit/s / 1,4835 Gbit/s

UHD SDI C, D

12G / 6G / 3G / HD SDI I/O, type BNC (2)
12G SDI : SMPTE ST2082, 0,8 Vc-c, 75 Ω, 11,88 Gbit/s / 11,868 Gbit/s
6G SDI : SMPTE ST2081, 0,8 Vc-c, 75 Ω, 5,940 Gbit/s / 5,934 Gbit/s
3G SDI : SMPTE ST424/425 Level-A/B, 0,8 Vc-c, 75 Ω, 2,970 Gbit/s / 2,967 Gbit/s
HD SDI : SMPTE ST292, 0,8 Vc-c, 75 Ω, 1,485 Gbit/s / 1,4835 Gbit/s



Adaptateur fibre 3G pour caméras de la série HDC pour se connecter à 1x 3G HDCU, permet de transmettre 2x 1080/50i-25p-24p ou 1x 1080/50p ou 1x 1080/50i RGB 4:4:4 signaux
