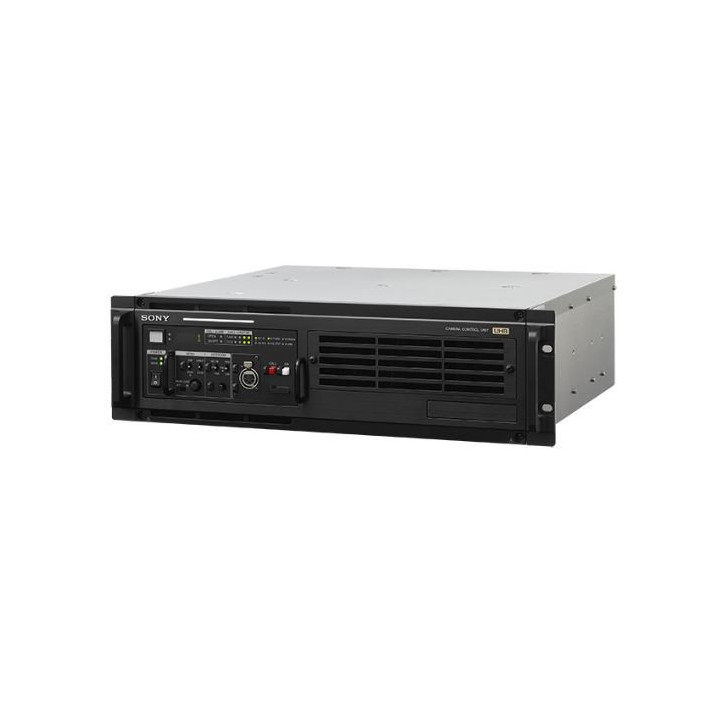

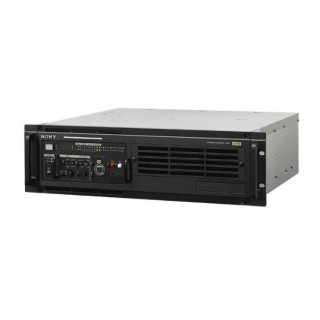

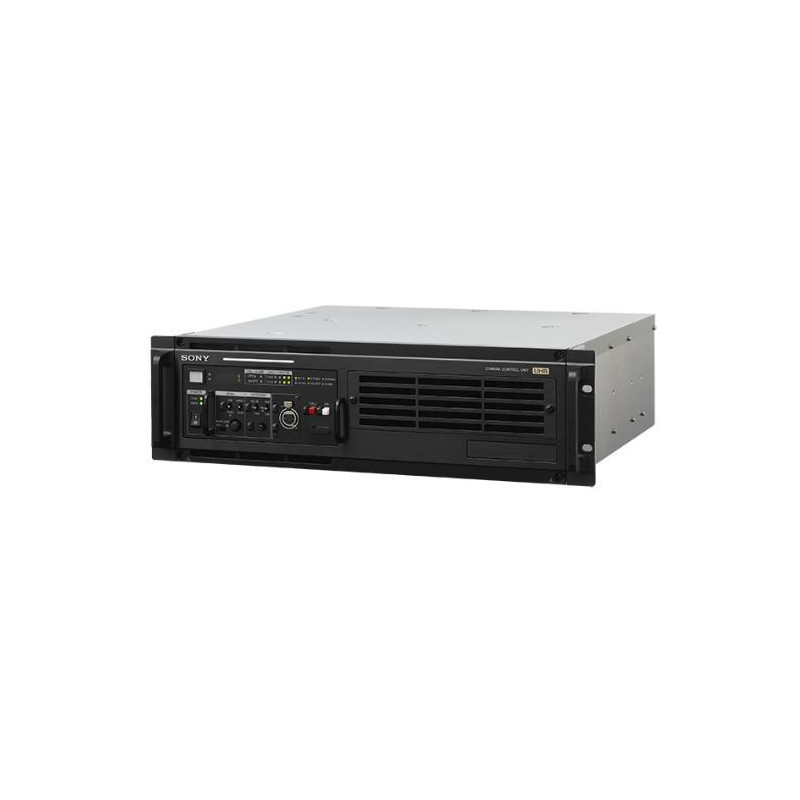

Sony - Full 19" Camera Control Unit (CCU)
Sony HDCU-5000 - Full 19" Camera Control Unit (CCU)
-
Lieferung
- Versand in 1 bis 2 Wochen
-
Abholung im Geschäft
- Verfügbar in 1 bis 2 Wochen
Hohe Kamera-Konnektivität mit doppeltem optischen Anschluss für UHB-Übertragung/3G-Übertragung

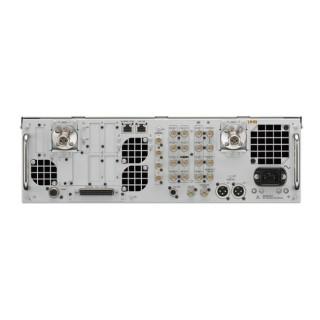

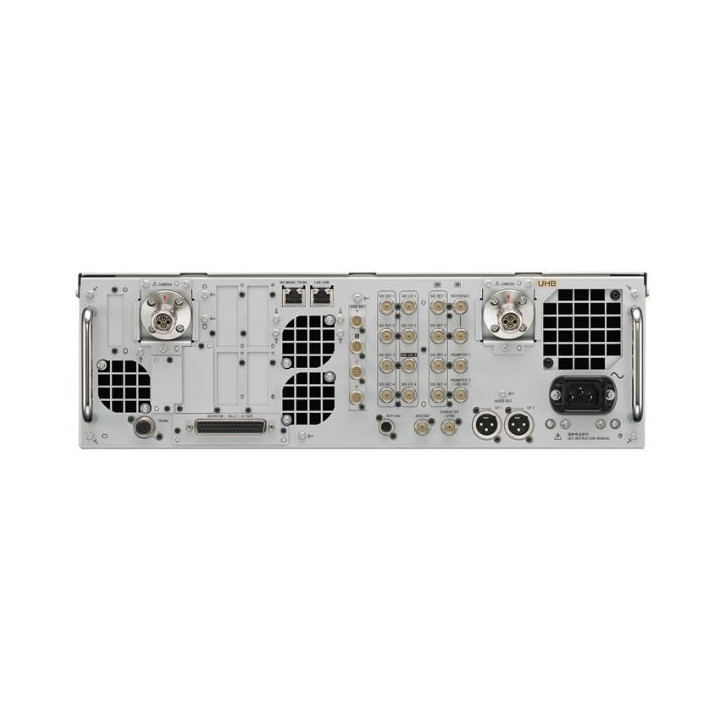

Das HDCU-5000 verfügt über zwei standardmäßige optische Anschlüsse für UHB-Übertragung und konventionelle 3Gbps-Übertragung auf der Rückseite.
Die folgenden Modelle können direkt an den optischen Anschluss angeschlossen werden.
- UHB-Übertragungsanschluss: HDC-5000-Serie
- 3Gbps-Anschluss: HDC-3500/3100, HDC-2000-Serie, HDC-4300, HDC-4800
Darüber hinaus können Sie, wie beim "HDCU-5500", durch Anschluss des Singlemode-Glasfaser-Kits "HKCU-SM50" auf CCU-Seite auch mit Singlemode-Glasfaser von der Kamera aus verbinden.
Unterstützung für AC-Stromversorgung der Kamera und Langstreckenübertragung bis zu 4 km
Durch die Unterstützung der AC-Stromversorgung für das Kamerasystem beträgt die maximale Übertragungsentfernung zwischen Kamera und CCU 4 km.
Unterstützung für 4K-Signalausgang als Standard
Ein 12G-SDI-Anschluss (x4), der 4K-Signaleingang/-ausgang unterstützt, wird standardmäßig bereitgestellt, und ein einziges 12G-SDI-Kabel kann verwendet werden, um 4K-Signale an nachgeschaltete Geräte zu übertragen. Es unterstützt auch die Ausgabe mit 3G Quad-Link. Darüber hinaus ist es durch die Einführung des 12G-SDI-Erweiterungs-Interface-Kits "HKCU-SDI50" möglich, bis zu 8 Ausgänge zu unterstützen.
Unterstützung für 4K- und UHD TRUNK/UHD PROMPTER-Signalübertragung durch UHB-Übertragung
Ein neues Signalübertragungssystem zwischen Kamera und CCU wurde entwickelt, um die UHB-Übertragung (Ultra High Bitrate) zu unterstützen, die die bidirektionale Übertragung von 2x 4K-Signalen ermöglicht. Durch die Verbindung mit der Multiformat-Schulterkamera "HDC-5500", die UHB-Übertragung unterstützt, werden das UHD TRUNK-System (4K-Signalübertragung von der Kamera zur CCU)/UHD PROMPTER (4K-Signalübertragung von der CCU zur Kamera) unterstützt. Wir unterstützen die Realisierung flexibler Betriebsabläufe entsprechend.
Ausgestattet mit verschiedenen Eingangs-/Ausgangsschnittstellen
Zusätzlich zu vier SDI OUT-Ausgängen sind vier zuweisbare Anschlüsse (SDI I/O-Anschlüsse) ausgestattet, die die Anzahl der Eingangs-/Ausgangssignale je nach Einsatz vor Ort flexibel zuweisen können. Neben der Verwendung als SDI OUT 8-Ausgang in den Menüeinstellungen kann es auch als Rücklaufeingang, HD-Prompter-Eingang oder HD-Trunk-Ausgang verwendet werden. Durch Ändern der Einstellungen je nach Anwendung können Sie verschiedene Systeme unterstützen.
Unterstützung für vollständige IP-Steuerung
Durch Hinzufügen der optionalen Karte "HKCU-SFP50" wird die bidirektionale Kommunikation von Video, Audio und Intercom mit IP (SMPTE ST 2110) möglich. IP Tally (TSL UMD V5.0) wird standardmäßig unterstützt. Darüber hinaus können die "Live Element Orchestrator"-Lösung, die die effiziente Nutzung von IP-Geräten unterstützt, die Steuerkonfigurations-Software "HZCU-CNFG50" zur Unterstützung des Ember+-Protokolls und die SNMP-Agenten-Software "HZCU-SNMP50" zur Unterstützung der SNMP-Überwachung installiert werden und unterstützen die vollständige IP-Steuerung. Darüber hinaus wird durch die Einführung des ST 2110-Interface-Kits für HFR "HKCU-SFP52" auch die HFR-Ausgabe in ST 2110 unterstützt und bis zu 8-fache HD-Geschwindigkeit unterstützt.
Web-Menü-Steuerungsfunktion
Durch Eingabe der IP-Adresse des Hauptgeräts in einen Webbrowser können Sie verschiedene CCU-Einstellungen vornehmen (Eingangs-/Ausgangszuweisung, Auswahl des Ausgabeformats usw.) und die CCU-Informationsliste überwachen (optische Pegelüberwachung, Fehlermeldungsüberwachung).

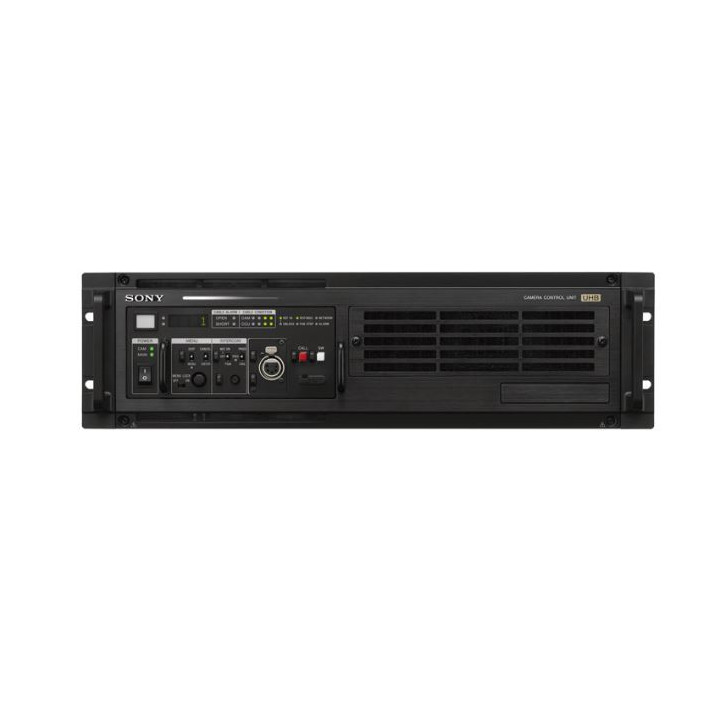

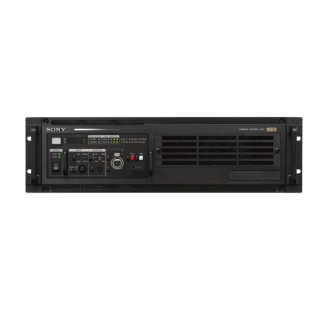

Ausgestattet mit farbwechselnder Frontanzeige
Eine farbwechselnde Anzeige ist in der Frontplatte integriert. Wenn das Kamerabild gesendet wird, leuchtet es in strömendem Weiß, und bei der Ausgabe eines Farbbalkens leuchtet es in Farbbalken. Sie können den Ausgangsstatus des Videosignals visuell erfassen.
|
|
Spezifikationen |
|
|
Eingangs-/Ausgangsanschlüsse |
|
|
|
CAMERA FIBRE |
Glasfaserstecker x 2 |
|
|
INTERCOM/TALLY/PORT IO |
D-Sub-Stecker 50-polig x 1 INTERCOM (PROD/ENG), 4W: 0dBu, RTS: 0dBu, CC: -14dBu, PGM- 3 Leitungen, 0dBu/-20dBu, TALLY (R, G, Y), FLAG |
|
|
RCP/CNU |
8-poliger Mehrfachstecker x 1 |
|
|
TRUNK |
12-polig x 1 |
|
|
LAN COM |
8-polig x 1 |
|
|
NETWORK TRUNK |
8-polig × 1 |
|
|
SDI I/O 1-4 (3G/HD/SD-SDI) |
BNC × 4 3G-SDI: SMPTE ST424/425 Level-A/B, 0,8Vp-p, 75Ω, 2,970Gbps/2,967Gbps |
|
|
REFERENCE IN/OUT |
BNC x 2, Schleifenausgang |
|
|
Eingangsanschlüsse |
|
|
|
AC INPUT |
AC100V/120/220-240V x 1 |
|
|
SDI RET 1-4 |
BNC x 4 |
|
|
Ausgangsanschlüsse |
|
|
|
AUDIO OUT CH1, CH2 |
XLR 3-polig (männlich) x 2, 0dBu/-20dBu/+4dBu |
|
|
CHARACTER/SYNC |
BNC x 1, VBS, 1Vp-p, 75Ω |
|
|
AES/EBU |
BNC x 1, AES/EBU-Format |
|
|
SDI OUT 1-4 (3G/HD/SD-SDI) |
BNC x 4 UHD SDI A, B, E, F (12G/6G/3G/HD-SDI I/O): BNC x 2 |
|
|
Allgemein |
|
|
|
Stromversorgung |
AC100/120/220-240V, 50/60 Hz |
|
|
Stromverbrauch |
Bis zu 7A |
|
|
Betriebstemperatur |
5 - 40 °C |
|
|
Lagertemperatur |
-20 - + 60 °C |
|
|
Gewicht |
ca. 19,5 kg |
|
|
Abmessungen (Breite x Höhe x Tiefe) |
Ca. 480 x 132 x 410 mm (ohne vorstehende Teile) |
