Sony - Full 19" Camera Control Unit (CCU)
Sony HDCU-5000 - Full 19" Camera Control Unit (CCU)
-
Consegna
- Spedito entro 1-2 settimane
-
Ritiro in negozio
- Disponibile in 1-2 settimane
Elevata connettività della camera con doppio connettore ottico per trasmissione UHB/trasmissione 3G

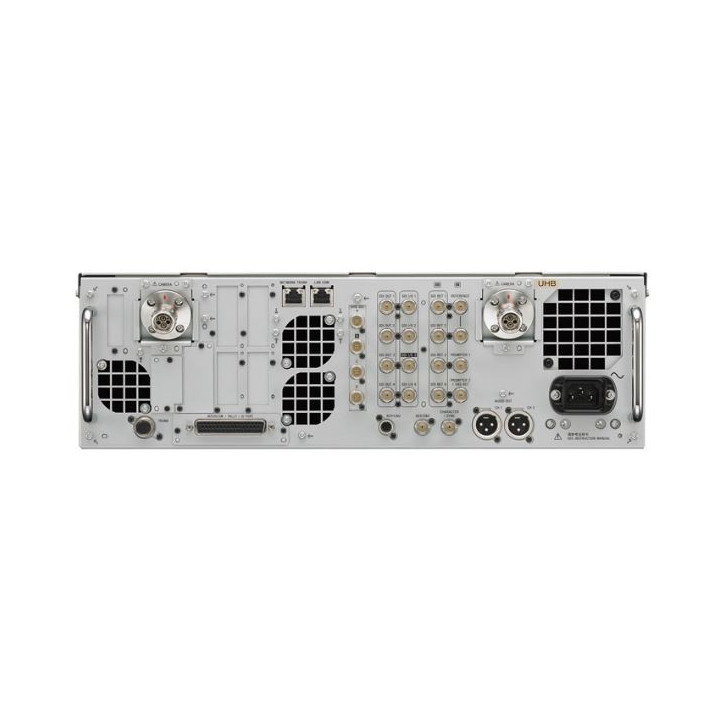

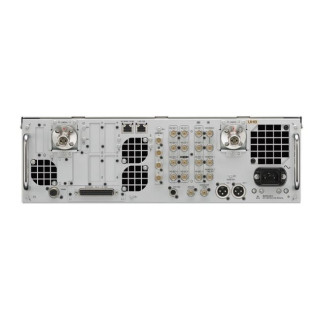

L'HDCU-5000 dispone di due connettori ottici standard per la trasmissione UHB e la trasmissione convenzionale 3Gbps sul retro.
I seguenti modelli possono essere collegati direttamente al connettore ottico.
- Connettore di trasmissione UHB: serie HDC-5000
- Connettore 3Gbps: HDC-3500/3100, serie HDC-2000, HDC-4300, HDC-4800
Inoltre, come l'"HDCU-5500", collegando il kit fibra monomodale "HKCU-SM50" lato CCU, è possibile collegarsi anche con fibra monomodale dalla camera.
Supporto dell'alimentazione AC della camera e trasmissione a lunga distanza fino a 4 km
Supportando l'alimentazione AC per il sistema della camera, la distanza di trasmissione massima tra la camera e la CCU è di 4 km.
Supporto dell'uscita segnale 4K di serie
Un terminale 12G-SDI (x4) che supporta l'ingresso/uscita del segnale 4K è fornito di serie, e un singolo cavo 12G-SDI può essere utilizzato per trasmettere segnali 4K alle apparecchiature a valle. Supporta anche l'uscita con 3G Quad-Link. Inoltre, introducendo il kit di interfaccia 12G-SDI di estensione "HKCU-SDI50", è possibile supportare fino a 8 uscite.
Supporto della trasmissione del segnale 4K e UHD TRUNK/UHD PROMPTER tramite trasmissione UHB
È stato sviluppato un nuovo sistema di trasmissione del segnale tra la camera e la CCU per supportare la trasmissione UHB (Ultra High Bitrate), che consente la trasmissione bidirezionale di 2 segnali 4K. Collegandosi con la camera portatile multiformato "HDC-5500" che supporta la trasmissione UHB, supporta il sistema UHD TRUNK (trasmissione del segnale 4K dalla camera alla CCU)/UHD PROMPTER (trasmissione del segnale 4K dalla CCU alla camera). Supportiamo la realizzazione di operazioni flessibili di conseguenza.
Dotato di varie interfacce di ingresso/uscita
Oltre a quattro uscite SDI OUT, sono dotati quattro terminali assegnabili (terminali SDI I/O) che possono allocare in modo flessibile il numero di segnali di ingresso/uscita secondo l'operazione sul campo. Oltre ad essere utilizzato come uscita SDI OUT 8 nelle impostazioni del menu, può anche essere utilizzato come ingresso di ritorno, ingresso HD prompter o uscita HD trunk. Modificando le impostazioni secondo l'applicazione, è possibile supportare vari sistemi.
Supporto del controllo IP completo
Aggiungendo la scheda opzionale "HKCU-SFP50", la comunicazione bidirezionale di video, audio e intercom con IP (SMPTE ST 2110) diventa possibile. IP Tally (TSL UMD V5.0) è supportato di serie. Inoltre, la soluzione "Live Element Orchestrator" che supporta l'uso efficiente delle apparecchiature IP, il software di configurazione del controllo "HZCU-CNFG50" per supportare il protocollo Ember+, e il software agente SNMP "HZCU-SNMP50" per supportare il monitoraggio SNMP possono essere installati e supportano il controllo IP completo. Inoltre, introducendo il kit di interfaccia ST 2110 per HFR "HKCU-SFP52", supporta anche l'uscita HFR in ST 2110 e supporta fino a 8x la velocità HD.
Funzione di controllo del menu Web
Inserendo l'indirizzo IP dell'unità principale in un browser Web, è possibile effettuare varie impostazioni CCU (allocazione ingresso/uscita, selezione del formato di uscita, ecc.) e monitorare l'elenco delle informazioni CCU (monitoraggio del livello ottico, monitoraggio dei messaggi di errore).

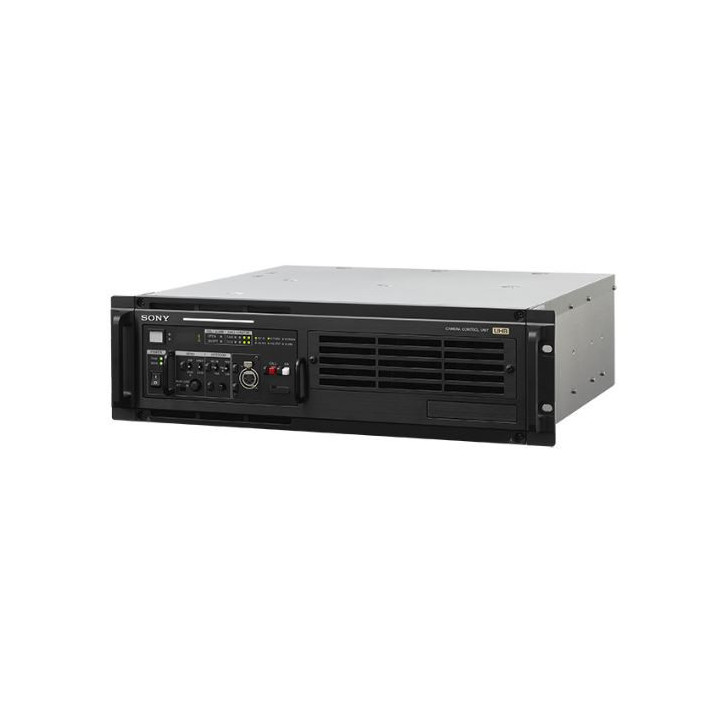

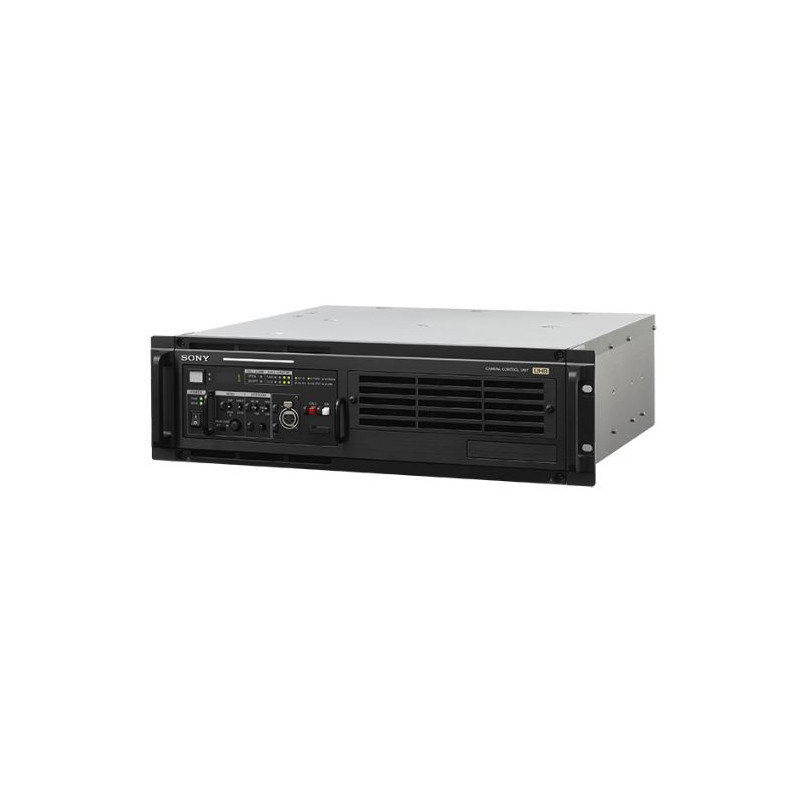

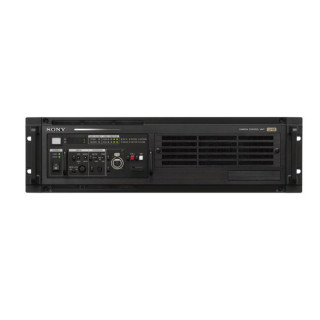

Dotato di un indicatore frontale che cambia colore
Un indicatore che cambia colore è integrato nel pannello anteriore. Quando l'immagine della camera viene trasmessa, si illumina in flusso bianco, e durante l'uscita di una barra dei colori, si illumina in barra dei colori. È possibile comprendere visivamente lo stato di uscita del segnale video.
|
|
Specifiche |
|
|
Terminali di ingresso/uscita |
|
|
|
CAMERA FIBRE |
Connettore in fibra ottica x 2 |
|
|
INTERCOM/TALLY/PORT IO |
Connettore D-sub 50 pin x 1 INTERCOM (PROD/ENG), 4W: 0dBu, RTS: 0dBu, CC: -14dBu, PGM- 3 linee, 0dBu/-20dBu, TALLY (R, G, Y), FLAG |
|
|
RCP/CNU |
Connettore multi-pin 8 pin x 1 |
|
|
TRUNK |
12 pin x 1 |
|
|
LAN COM |
8 pin x 1 |
|
|
NETWORK TRUNK |
8 pin × 1 |
|
|
SDI I/O 1-4 (3G/HD/SD-SDI) |
BNC × 4 3G-SDI: SMPTE ST424/425 Level-A/B, 0,8Vp-p, 75Ω, 2,970Gbps/2,967Gbps |
|
|
REFERENCE IN/OUT |
BNC x 2, uscita in loop |
|
|
Terminali di ingresso |
|
|
|
AC INPUT |
AC100V/120/220-240V x 1 |
|
|
SDI RET 1-4 |
BNC x 4 |
|
|
Terminali di uscita |
|
|
|
AUDIO OUT CH1, CH2 |
XLR3 pin (maschio) x 2, 0dBu/-20dBu/+4dBu |
|
|
CHARACTER/SYNC |
BNC x 1, VBS, 1Vp-p, 75Ω |
|
|
AES/EBU |
BNC x 1, formato AES/EBU |
|
|
SDI OUT 1-4 (3G/HD/SD-SDI) |
BNC x 4 UHD SDI A, B, E, F (12G/6G/3G/HD-SDI I/O): BNC x 2 |
|
|
Generale |
|
|
|
Alimentazione |
AC100/120/220-240V, 50/60 Hz |
|
|
Consumo di corrente |
Fino a 7A |
|
|
Temperatura di funzionamento |
5 - 40 °C |
|
|
Temperatura di stoccaggio |
-20 - + 60 °C |
|
|
Peso |
circa 19,5 kg |
|
|
Dimensioni (larghezza x altezza x profondità) |
Circa 480 x 132 x 410 mm (parti sporgenti escluse) |
