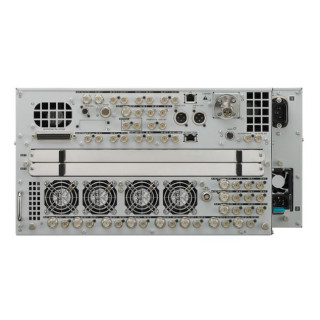

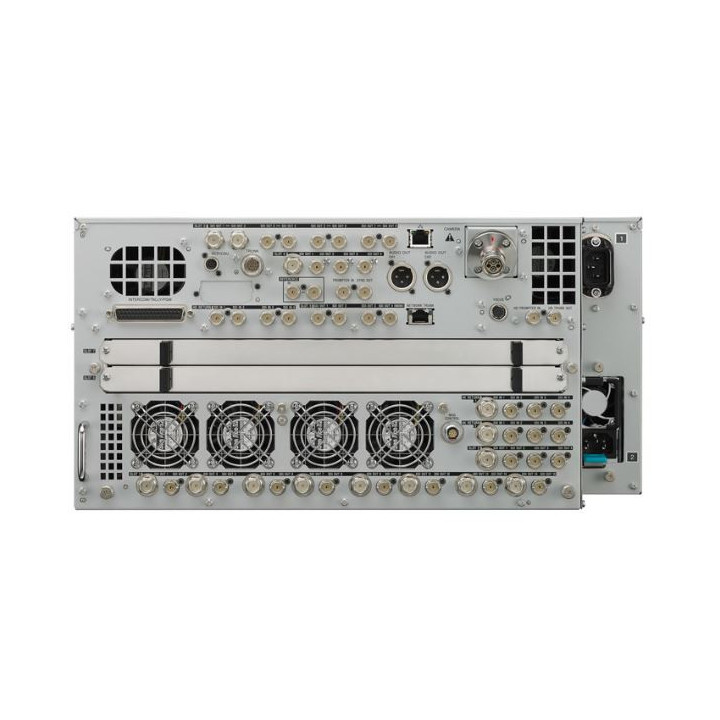

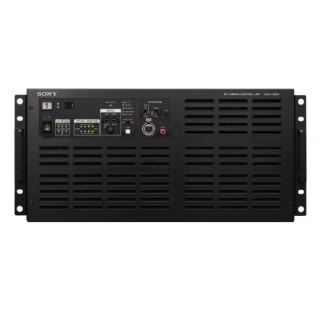

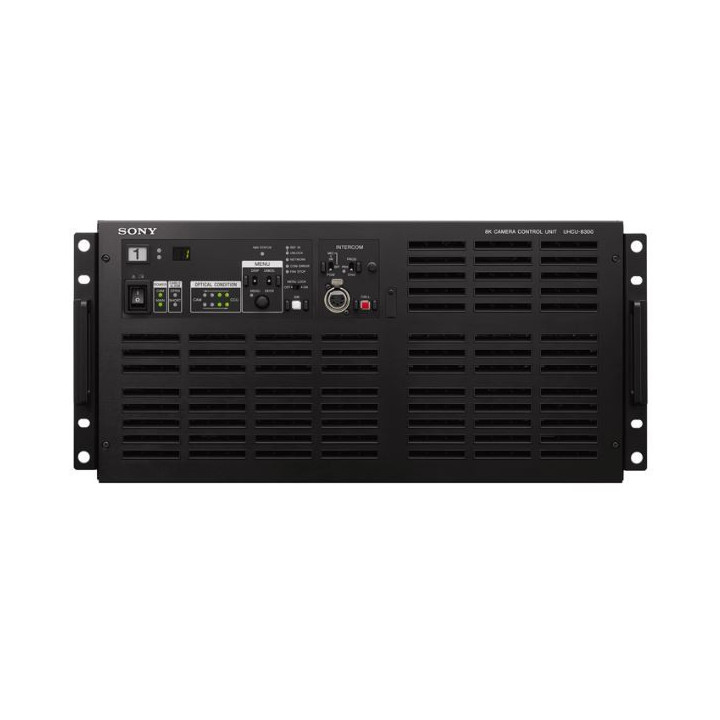

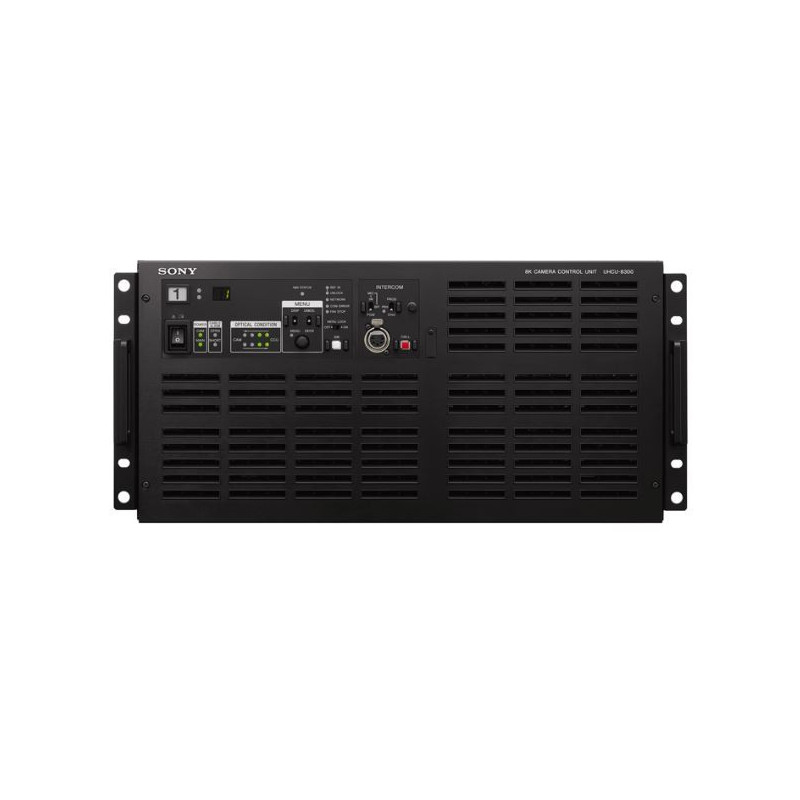

Sony UHCU-8300/L - 8K Camera Control Unit
-
Lieferung
- Versand in 1 bis 2 Wochen
-
Abholung im Geschäft
- Verfügbar in 1 bis 2 Wochen
Unterstützt standardmäßig 8K/4K/HD-Multi-Format-Ausgabe. Möglichkeit, ein System aufzubauen, das mit einer breiten Palette von Geräten verbunden istn Von der Kamerasteuereinheit UHCU-8300, die mit der UHC-8300 verbunden ist, können 8K/4K/HD-Signale gleichzeitig ausgegeben werden, und verschiedene Farbräume und OETF (Opto-Elektronische Übertragungsfunktion) können auf jedes Videosignal angewendet werden, wodurch eine gleichzeitige Ausgabe von 8K HDR-Signal, 4K HDR-Signal und HD SDR-Signal ermöglicht wird. Darüber hinaus kann durch den Oversampling-Effekt des 8K-Videos das 4K/HD-Video mit einer größeren Informationsmenge als die erforderliche Pixelzahl verdichtet und ausgegeben werden, was einen hochauflösenden Videoausdruck ermöglicht. Es ist auch möglich, ein System aufzubauen, das sich mit 4K- und HD-Kamerasystemen verbindet. Sie können vertraute Peripheriegeräte wie Remote-Control-Panel (RCP) und Sucher gemeinsam mit diesem Produkt verwenden.n Mit verschiedenen Ein-/Ausgangsschnittstellenn Der UHCU-8300 ist neben dem 8K-Ausgang mit einer Vielzahl von Ein-/Ausgangsbuchsen ausgestattet, so dass es möglich ist, ein System aufzubauen, das mit einer breiten Palette von Geräten verbunden ist.n - SLOT1: 8K-Ausgang (12G-SDI oder 3G-SDI)n - SLOT2: 4K MAG-Ausgang (12G-SDI oder 3G-SDI)n - SLOT3: 4K-Ausgang (12G-SDI oder 3G-SDI)n - SLOT4: 4K MONITOR-Ausgang (12G-SDI oder 3G-SDI)n - SLOT5: HD-Ausgang (3G-SDI oder HD-SDI)n - SLOT6: Optionale Buchse (UKCU-IP01F Netzwerk-Media-Interface-Karte)n Andere: n - 4K-Return-Eingang x 2 (12G-SDI oder 3G-SDI)n Returnn - Eingang x 4 (3G-SDI oder HD-SDI)n NETZWERK-TRUNK-Buchse: n - HD-PROMPTER-Eingangn - HD-TRUNK-Ausgangn Realisiert Langstreckenübertragungn Mit dem System aus UHC-8300 Kamerakopf und UHCU-8300 Kamerasteuereinheit ist eine Langstreckenübertragung von bis zu etwa 1 km möglich.n Kompatibel mit Netzwerk-Media-Interface-Videotransmissionstechnologie (intern entwickelt) zur Umwandlung der Videoübertragung in IPn Zusätzlich zur SDI-Übertragung vom UHCU-8300, der mit dem UHC-8300 verbunden ist, unterstützt es auch die 40Gb/s Netzwerk-Media-Interface IP-Schnittstellentechnologie (intern entwickelt), die die Videoübertragung über das Netzwerk ermöglicht, 8K/59,94p Es ist auch möglich, Signale mit einem einzigen Kabel zu Produktionsgeräten zu übertragen.n Externe Fokussteuerung ist möglichn Der von Canon Inc. hergestellte Fokus-Demand FDJ-D02 kann an den UHCU-8300 angeschlossen werden, um den Fokus von der UHCU-8300-Seite aus zu steuern. Um ihn zu verwenden, stellen Sie FOCUS DEMAND im MAINTENANCE-Menü auf ON.
|
|
Spezifikationen |
|
|
Allgemein |
|
|
|
Stromversorgung |
AC100-127V, 200-240V , 50/60Hz |
|
|
Stromverbrauch |
AC-EINGANG 1: Maximum 4,0A AC-EINGANG 2: Maximum 6,2A |
|
|
Betriebstemperatur |
5-40 °C |
|
|
Lagertemperatur |
-20 bis +60 °C |
|
|
Gewicht |
Ca. 24 kg |
|
|
Außenabmessungen (Breite × Höhe × Tiefe) |
Ca. 440 × 221 × 500 mm (ohne vorstehende Teile) |
|
|
Ein-/Ausgangsbuchsen |
|
|
|
KAMERA |
Lichtwellenleiter-Anschluss × 1 |
|
|
INTERCOM/TALLY/PGM |
D-Sub-50-poliger Anschluss x 1 INTERCOM (PROD / ENG), 4W / RTS / CC, 0dBu PGM-2-Stamm, 0dBu / -20 dBu TALLY (R, G, Y) FLAGGE |
|
|
RCP / CNU |
8-poliger Multistecker x 1 |
|
|
TRUNK |
12-polig x 1 |
|
|
LAN |
8-polig x 1 |
|
|
NETZWERK-TRUNK |
8-polig x 1 |
|
|
FOKUSSTEUERUNG |
20-polig x 1 |
|
|
MAG-STEUERUNG |
14-polig x 1 |
|
|
NMI-LAN |
QFSP+ x 2, 40G BASE-SR (per QFSP+ Transceiver-Modul) |
|
|
Eingangsbuchsen |
|
|
|
AC-EINGANG |
×2, AC100 -127V, 200 -240V |
|
|
4K-RETURN-EINGANG |
BNC ×8 12G-SDI: SMPTE ST2082-10 3G-SDI: SMPTE ST424/425-5 |
|
|
HD-RETURN-EINGANG |
BNC × 4 3G-SDI: SMPTE ST424/425 HD-SDI: SMPTE ST292 |
|
|
REFERENZ |
BNC×2, Schleifenausgang HD: SMPTE ST274, Tri-Level-Sync SD: Burst schwarz, oder NTSC 10F-BB |
|
|
PROMPTER |
BNC×1, Schleifenausgang, analog HD-PROMPTER-EINGANG: BNC x 1 |
|
|
Ausgangsbuchsen |
|
|
|
AUDIO-AUSGANG (CH1, CH2) |
XLR 3-polig (konvex) x 2, 0dBu/-20dBu/+4dBu |
|
|
SYNC |
BNC x 1, VBS, 1Vp-p, 75Ω SYNC HD: BTA-S001,n Tri-Level-Sync, 0,6 Vp-p, 75 Ω SYNC SD: Composite Sync, 0,3 Vp-p, 75 Ω VBS/HD SYNC/SD SYNC umschaltbar |
|
|
SDI-AUSGANG |
8K-AUSGANG (SLOT1): BNC x 16 12G-SDI: SMPTE ST2082-10/12 3G-SDI: SMPTE ST424/425/4K MAG-AUSGANG (SLOT2): BNC x 4 12G-SDI: SMPTE ST2082-10 3G-SDI: SMPTE ST424/425-5/4K AUSGANG (SLOT3): BNC ×8 12G-SDI: SMPTE ST2082-10 3G-SDI: SMPTE ST424/425-5 4K MONITOR-AUSGANG (SLOT4): BNC ×4 12G-SDI: SMPTE ST2082-10 3G-SDI: SMPTE ST424/425-5 HD-AUSGANG (SLOT5): BNC x 4 3G-SDI: SMPTE ST424/425-1 HD-SDI: SMPTE ST292 3G-SDI/HD-SDI, umschaltbares Zeichensignal |
