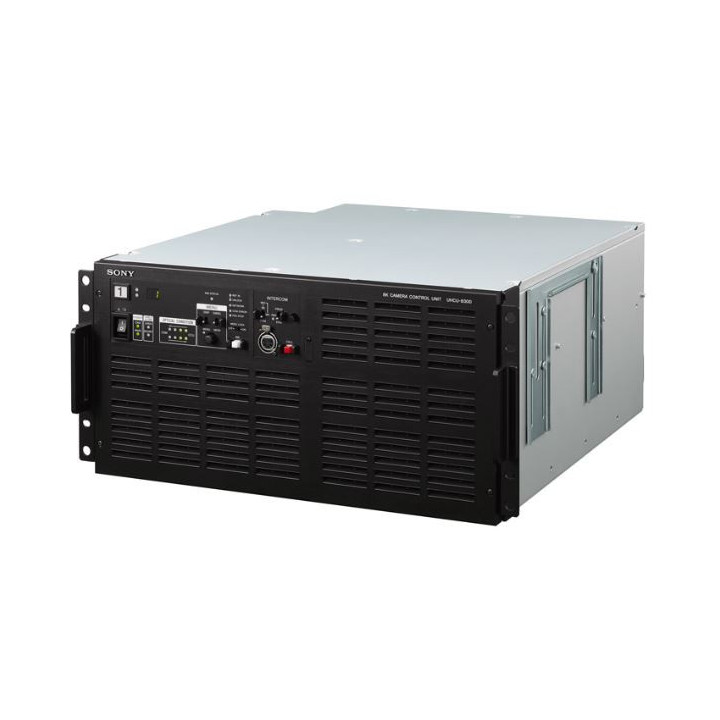

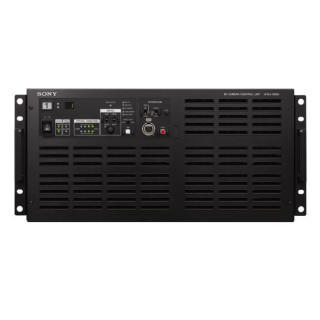

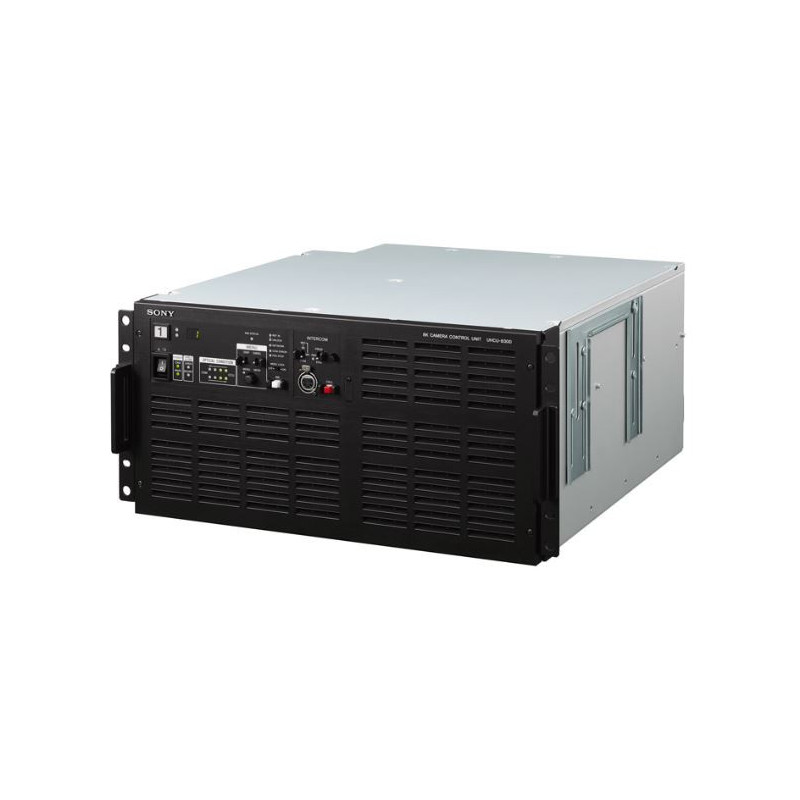

Sony UHCU-8300/L - 8K Camera Control Unit
-
Livraison
- Expédié dans 1 à 2 semaines
-
Retrait en boutiques
- Disponible dans 1 à 2 semaines
Prend en charge la sortie multi-format 8K/4K/HD en standard. Capacité à construire un système lié à une large gamme d'appareils Depuis l'unité de contrôle de caméra UHCU-8300 connectée à l'UHC-8300, les signaux 8K/4K/HD peuvent être émis simultanément, et différentes gammes de couleurs et OETF (Fonction de Transfert Opto-Électronique) peuvent être appliquées à chaque signal vidéo, permettant la sortie simultanée de signal 8K HDR, signal 4K HDR et signal HD SDR. De plus, grâce à l'effet de suréchantillonnage de la vidéo 8K, la vidéo 4K/HD peut être condensée avec une quantité d'informations plus riche que le nombre de pixels requis et sortie, permettant une expression vidéo haute résolution. Il est également possible de construire un système qui se lie avec des systèmes de caméras 4K et HD. Vous pouvez utiliser des périphériques familiers tels que le panneau de commande à distance (RCP) et le viseur en commun avec ce produit. Équipé de diverses interfaces d'entrée/sortie L'UHCU-8300 est équipé d'une grande variété de bornes d'entrée/sortie en plus de la sortie 8K, permettant de construire un système lié à une large gamme d'appareils. - SLOT1 : sortie 8K (12G-SDI ou 3G-SDI) - SLOT2 : sortie 4K MAG (12G-SDI ou 3G-SDI) - SLOT3 : sortie 4K (12G-SDI ou 3G-SDI) - SLOT4 : sortie MONITEUR 4K (12G-SDI ou 3G-SDI) - SLOT5 : sortie HD (3G-SDI ou HD-SDI) - SLOT6 : Borne optionnelle (carte d'interface réseau média UKCU-IP01F) Autres : - Entrée retour 4K x 2 (12G-SDI ou 3G-SDI) Retour - entrée x 4 (3G-SDI ou HD-SDI) Borne NETWORK TRUNK : - Entrée HD PROMPTER - Sortie HD TRUNK Réalise une transmission longue distance Avec le système tête de caméra UHC-8300 et unité de contrôle de caméra UHCU-8300, une transmission longue distance jusqu'à environ 1 km est possible. Compatible avec la technologie de transmission vidéo d'interface réseau média (développée en interne) pour convertir la transmission vidéo en IP En plus de la transmission SDI depuis l'UHCU-8300 connectée à l'UHC-8300, il prend également en charge la technologie IP d'interface réseau média 40Gb/s (développée en interne) qui permet la transmission vidéo via le réseau, les signaux 8K/59,94p peuvent également être transmis aux équipements de production avec un seul câble. Le contrôle de la mise au point depuis l'extérieur est possible Le focus demand FDJ-D02 fabriqué par Canon Inc. peut être connecté à l'UHCU-8300 pour contrôler la mise au point depuis le côté UHCU-8300. Pour l'utiliser, réglez FOCUS DEMAND dans le menu MAINTENANCE sur ON.
|
|
Spécifications |
|
|
Général |
|
|
|
Alimentation |
AC100-127V, 200-240V , 50/60Hz |
|
|
Consommation de courant |
ENTRÉE AC 1 : Maximum 4,0A ENTRÉE AC 2 : Maximum 6,2A |
|
|
Température de fonctionnement |
5-40 °C |
|
|
Température de stockage |
-20 à +60 °C |
|
|
Poids |
Environ 24 kg |
|
|
Dimensions externes (largeur × hauteur × profondeur) |
Environ 440 × 221 × 500 mm (hors parties saillantes) |
|
|

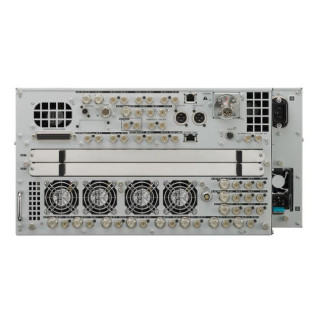

Bornes d'entrée/sortie |
|
|
|
CAMÉRA |
Connecteur fibre optique × 1 |
|
|
INTERCOM/TALLY/PGM |
Connecteur D-sub 50 broches x 1 INTERCOM (PROD / ENG), 4W / RTS / CC, 0dBu Trunk PGM-2, 0dBu / -20 dBu TALLY (R, G, Y) FLAG |
|
|
RCP / CNU |
Connecteur multibroches 8 broches x 1 |
|
|
TRUNK |
12 broches x 1 |
|
|
LAN |
8 broches x 1 |
|
|
NETWORK TRUNK |
8 broches x 1 |
|
|
CONTRÔLE DE MISE AU POINT |
20 broches x 1 |
|
|
MAG CONTROL |
14 broches x 1 |
|
|
NMI-LAN |
QFSP+ x 2, 40G BASE-SR (via module émetteur-récepteur QFSP+) |
|
|
Bornes d'entrée |
|
|
|
ENTRÉE AC |
×2, AC100 -127V, 200 -240V |
|
|
ENTRÉE RETOUR 4K |
BNC ×8 12G-SDI : SMPTE ST2082-10 3G-SDI : SMPTE ST424/425-5 |
|
|
ENTRÉE HD RETURN |
BNC × 4 3G-SDI : SMPTE ST424/425 HD-SDI : SMPTE ST292 |
|
|
RÉFÉRENCE |
BNC×2, sortie en boucle HD : SMPTE ST274, sync tri-niveau SD : Black burst, ou NTSC 10F-BB |
|
|
PROMPTEUR |
BNC×1, Sortie en boucle, analogique ENTRÉE HD PROMPTER : BNC x 1 |
|
|
Bornes de sortie |
|
|
|
SORTIE AUDIO (CH1, CH2) |
XLR type 3 broches (convexe) x 2, 0dBu/-20dBu/+4dBu |
|
|
SYNC |
BNC x 1, VBS, 1Vp-p, 75Ω SYNC HD : BTA-S001,n Sync tri-niveau, 0,6 Vp-p, 75 Ω SYNC SD : Sync composite, 0,3 Vp-p, 75 Ω VBS/HD SYNC/SD SYNC commutable |
|
|
SORTIE SDI |
SORTIE 8K (SLOT1) : BNC x 16 12G-SDI : SMPTE ST2082-10/12 3G-SDI : SMPTE ST424/425/4K SORTIE MAG (SLOT2) : BNC x 4 12G-SDI : SMPTE ST2082-10 3G-SDI : SMPTE ST424/425-5/4K SORTIE (SLOT3) : BNC ×8 12G-SDI : SMPTE ST2082-10 3G-SDI : SMPTE ST424/425-5 SORTIE MONITEUR 4K (SLOT4) : BNC ×4 12G-SDI : SMPTE ST2082-10 3G-SDI : SMPTE ST424/425-5 SORTIE HD (SLOT5) : BNC x 4 3G-SDI : SMPTE ST424/425-1 HD-SDI : SMPTE ST292 3G-SDI/HD-SDI, signal de caractères commutable |
