Sony - 8K Camera Control Unit

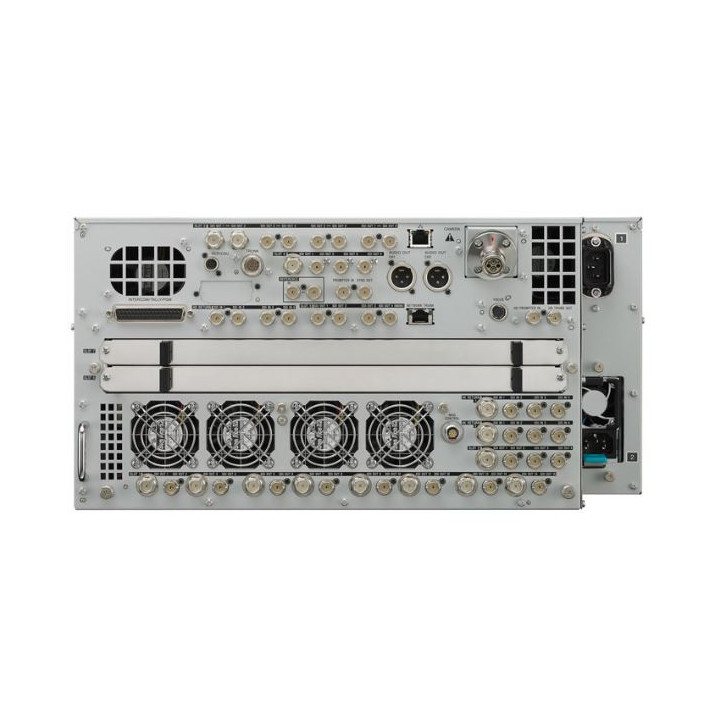

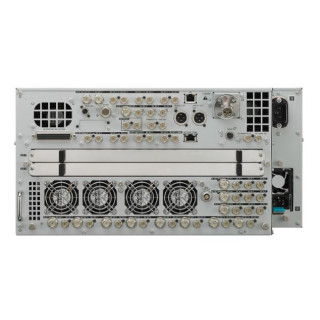

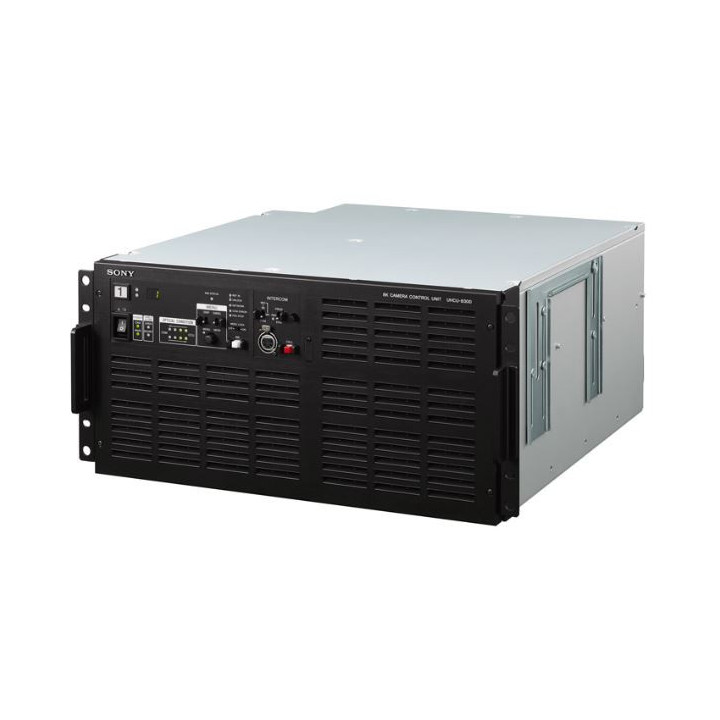

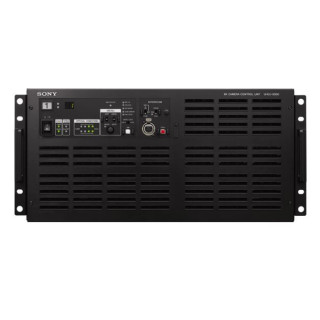

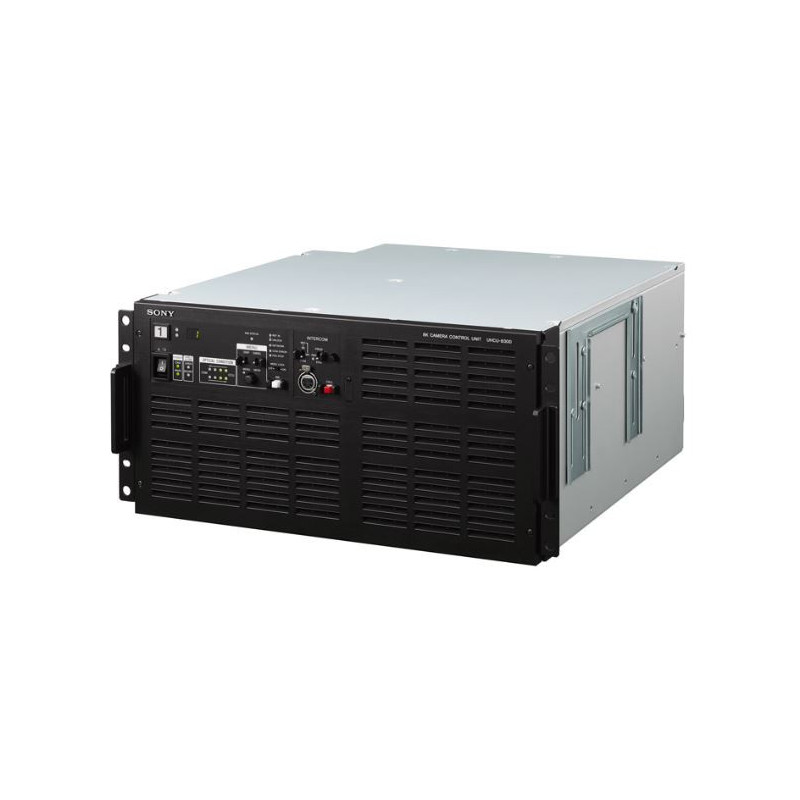

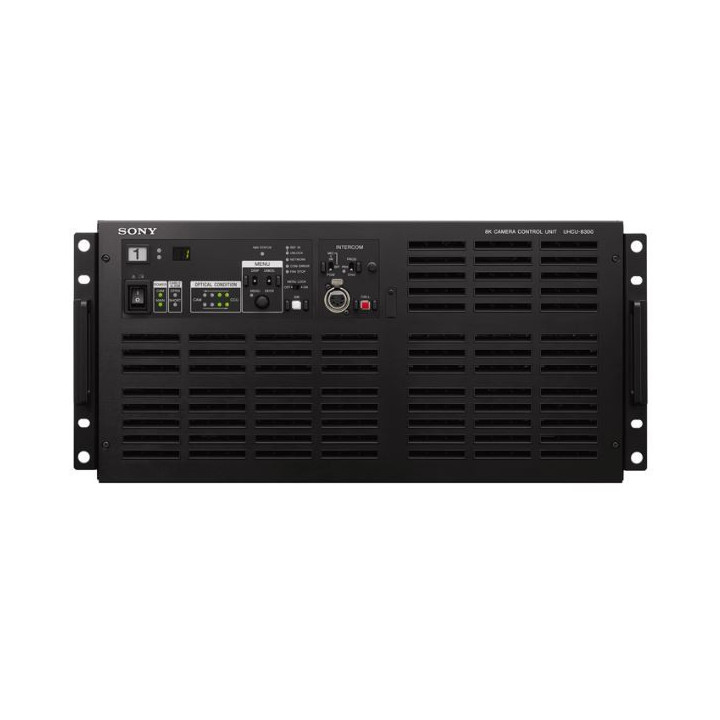

Sony UHCU-8300/L - 8K Camera Control Unit
-
Consegna
- Spedito entro 1-2 settimane
-
Ritiro in negozio
- Disponibile in 1-2 settimane
Supporta l'uscita multi-formato 8K/4K/HD come standard. Possibilità di costruire un sistema collegato a un'ampia gamma di dispositivi Dall'unità di controllo camera UHCU-8300 collegata all'UHC-8300, i segnali 8K/4K/HD possono essere emessi simultaneamente, e diverse gamme di colori e OETF (Funzione di Trasferimento Opto-Elettronico) possono essere applicate a ciascun segnale video, consentendo così l'uscita simultanea del segnale 8K HDR, segnale 4K HDR e segnale HD SDR. Inoltre, grazie all'effetto di sovracampionamento del video 8K, il video 4K/HD può essere condensato con una quantità di informazioni più ricca rispetto al numero di pixel richiesto e in uscita, permettendo un'espressione video ad alta risoluzione. È anche possibile costruire un sistema che si collega con sistemi di telecamere 4K e HD. È possibile utilizzare dispositivi familiari come il pannello di controllo remoto (RCP) e il mirino in comune con questo prodotto. Dotato di varie interfacce di ingresso/uscita L'UHCU-8300 è dotato di una grande varietà di terminali di ingresso/uscita oltre all'uscita 8K, quindi è possibile costruire un sistema collegato a un'ampia gamma di dispositivi. - SLOT1: uscita 8K (12G-SDI o 3G-SDI) - SLOT2: uscita 4K MAG (12G-SDI o 3G-SDI) - SLOT3: uscita 4K (12G-SDI o 3G-SDI) - SLOT4: uscita MONITOR 4K (12G-SDI o 3G-SDI) - SLOT5: uscita HD (3G-SDI o HD-SDI) - SLOT6: Terminale opzionale (scheda interfaccia media di rete UKCU-IP01F) Altri: - Ingresso return 4K x 2 (12G-SDI o 3G-SDI) Return - ingresso x 4 (3G-SDI o HD-SDI) Terminale TRUNK RETE: - Ingresso PROMPTER HD - Uscita TRUNK HD Realizza una trasmissione a lunga distanza Con il sistema della testa camera UHC-8300 e dell'unità di controllo camera UHCU-8300, è possibile una trasmissione a lunga distanza fino a circa 1 km. Compatibile con la tecnologia di trasmissione video interfaccia media di rete (sviluppata internamente) per convertire la trasmissione video in IP Oltre alla trasmissione SDI dall'UHCU-8300 collegato all'UHC-8300, supporta anche la tecnologia di interfaccia IP 40Gb/s interfaccia media di rete (sviluppata internamente) che permette la trasmissione video attraverso la rete, 8K/59,94p È anche possibile trasmettere segnali verso apparecchiature di produzione con un solo cavo. Il controllo della messa a fuoco dall'esterno è possibile Il comando di messa a fuoco FDJ-D02 prodotto da Canon Inc. può essere collegato all'UHCU-8300 per controllare la messa a fuoco dal lato UHCU-8300. Per utilizzarlo, impostare FOCUS DEMAND nel menu MAINTENANCE su ON.
|
|
Specifiche |
|
|
Generale |
|
|
|
Alimentazione elettrica |
AC100-127V, 200-240V, 50/60Hz |
|
|
Consumo di corrente |
INGRESSO AC 1: Massimo 4,0A INGRESSO AC 2: Massimo 6,2A |
|
|
Temperatura di funzionamento |
5-40 °C |
|
|
Temperatura di conservazione |
-20 a +60 °C |
|
|
Peso |
Circa 24 kg |
|
|
Dimensioni esterne (larghezza × altezza × profondità) |
Circa 440 × 221 × 500 mm (escluse parti sporgenti) |
|
|
Terminali di ingresso/uscita |
|
|
|
CAMERA |
Connettore a fibra ottica × 1 |
|
|
INTERCOM/TALLY/PGM |
Connettore D-sub 50 pin x 1 INTERCOM (PROD / ENG), 4W / RTS / CC, 0dBu Tronco PGM-2, 0dBu / -20 dBu TALLY (R, V, G) FLAG |
|
|
RCP / CNU |
Connettore multiplo 8 pin x 1 |
|
|
TRUNK |
12 pin x 1 |
|
|
LAN |
8 pin x 1 |
|
|
TRUNK RETE |
8 pin x 1 |
|
|
COMANDO DI MESSA A FUOCO |
20 pin x 1 |
|
|
CONTROLLO MAG |
14 pin x 1 |
|
|
NMI-LAN |
QFSP+ x 2, 40G BASE-SR (per modulo ricetrasmettitore QFSP+) |
|
|
Terminali di ingresso |
|
|
|
INGRESSO AC |
×2, AC100-127V, 200-240V |
|
|
INGRESSO RETURN 4K |
BNC ×8 12G-SDI: SMPTE ST2082-10 3G-SDI: SMPTE ST424/425-5 |
|
|
INGRESSO RETURN HD |
BNC × 4 3G-SDI: SMPTE ST424/425 HD-SDI: SMPTE ST292 |
|
|
RIFERIMENTO |
BNC×2, uscita in loop HD: SMPTE ST274, sync tri-livello SD: Burst nero, o NTSC 10F-BB |
|
|
PROMPTER |
BNC×1, Uscita in loop, analogico INGRESSO PROMPTER HD: BNC x 1 |
|
|
Terminali di uscita |
|
|
|
USCITA AUDIO (CH1, CH2) |
XLR tipo 3 pin (convesso) x 2, 0dBu/-20dBu/+4dBu |
|
|
SYNC |
BNC x 1, VBS, 1Vp-p, 75Ω SYNC HD: BTA-S001,n Sync tri-livello, 0,6 Vp-p, 75 Ω SYNC SD: Sync composito, 0,3 Vp-p, 75 Ω VBS/HD SYNC/SD SYNC commutabile |
|
|
USCITA SDI |
USCITA 8K (SLOT1): BNC x 16 12G-SDI: SMPTE ST2082-10/12 3G-SDI: SMPTE ST424/425/4K USCITA MAG (SLOT2): BNC x 4 12G-SDI: SMPTE ST2082-10 3G-SDI: SMPTE ST424/425-5/4K USCITA (SLOT3): BNC ×8 12G-SDI: SMPTE ST2082-10 3G-SDI: SMPTE ST424/425-5 USCITA MONITOR 4K (SLOT4): BNC ×4 12G-SDI: SMPTE ST2082-10 3G-SDI: SMPTE ST424/425-5 USCITA HD (SLOT5): BNC x 4 3G-SDI: SMPTE ST424/425-1 HD-SDI: SMPTE ST292 3G-SDI/HD-SDI, segnale di caratteri commutabile |
