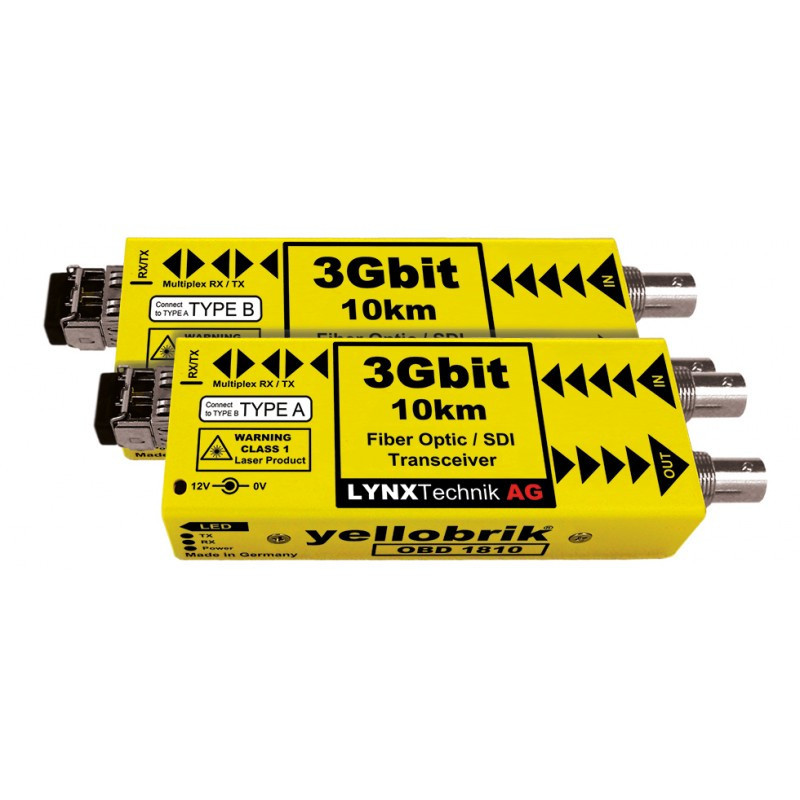

Lynx O BD 1810-2 LC - 3Gbit SDI Bidirectional Fiber Transceiver

1011549
Lynx O BD 1810-2 LC - 3Gbit SDI Bidirectional Fiber Transceiver
Lynx O BD 1810-2 LC - 3Gbit SDI Bidirectional Fiber Transceiver
3Gbit SDI Bidirectional Fiber Transceiver - 10km (PAIR - A and B version supplied). A 20% restocking fee applies to all product returns.
... mehr erfahren
Visuals Preis
1.181,00 CHF o. MwSt.

1.276,66 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 1 bis 2 Wochen
  • Abholung im Geschäft
    • Verfügbar in 1 bis 2 Wochen

Lynx bidirektionaler SDI 3 Gbit Faser-Transceiver
Das OBD 1810 ist ein bidirektionaler Glasfaser-zu-SDI-Transceiver, der eine einzige Faserverbindung verwendet und in einem kompakten eigenständigen Gehäuse bereitgestellt wird. Es ist eine praktische und wirtschaftliche Lösung, um die Einschränkungen bei der Verteilung unkomprimierter Broadcast-Qualitätsvideosignale über große Entfernungen zu überwinden.
Die OBD 1810-Module werden paarweise geliefert, ein Typ A und ein Typ B, die in einer geschlossenen WDM-Anwendung zusammenarbeiten. Jedes Modul verfügt über eine elektrische SDI-Eingangs- und Ausgangsverbindung und verwendet eine einzige Faserverbindung zwischen beiden.
Jeder Kanal ist völlig unabhängig und kann unterschiedliche Standards und Formate von SDI-Video haben. Die Module erkennen automatisch und resynchronisieren jede SDI-Quelle mit 270 Mbit, 1,5 Gbit und 3 Gbit vor der Konvertierung. Die Module sind vollständig kompatibel mit 3 Gbit Level A und Level B Formaten.
Eigenschaften
- Unterstützt SDI-Video bis 3 Gbit/s (1080p60)
- Unterstützung von Level A und Level B 3 Gbit (alle Formate)
- Automatische Resynchronisation 270 Mbit / 1,48 Gbit / 2,97 Gbit
- Bidirektional - Senden und Empfangen über eine einzige Faser
- Fehlerfreie optische Verbindungen
- Bis zu 10 km (6,2 Meilen) @ 3 Gbit/s
- Singlemode-Simplex-LC/PC-Faserverbindung
- Unterstützt Hot-Swap und Hot-Plug



Spezifikationen



SDI-Video

1 x SDI-Videoeingang
1 x SDI-Videoausgang
BNC-Anschlüsse 75 Ohm



SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI



Multi-Standard-Betrieb von 270 Mbit/s bis 3 Gbit/s



Multi-Rate-Resynchronisation
270 Mbit/s - 1,48 Gbit/s - 3 Gbit/s



Rückflussdämpfung: > 15 dB bis 1,5 GHz und > 10 dB bis 3 GHz



Automatische Kabelentzerrung (Kabel Belden 1694A)
250 m @ 270 Mbit/s, 140 m @ 1,5 Gbit/s, 80 m @ 3 Gbit/s

Glasfaser

1 x bidirektionale Faserverbindung (LC/PC-Verbindung)



SMPTE 297M - 2006



1310 nm und 1550 nm (WDM)



Optisches Budget von 14 dB



TX- und RX-Aktivitäts-LEDs an der Seite des Moduls



Max. Entfernung 10 km (6,2 Meilen) @ 3 Gbit/s (Singlemode)

Stromversorgung

+12 VDC @ 2,7 W nominal für jedes Modul - (unterstützt einen Eingangsbereich von 7 - 16 VDC)

Physikalische Eigenschaften

Abmessungen: 140 mm x 42 mm x 22 mm (5,51" x 1,65" x 0,86") Anschlüsse enthalten Gewicht: 125 g (4,4 oz)

Umgebung

5 - 40 °C (41 - 104 °F) 90 % Luftfeuchtigkeit (nicht kondensierend)
