Lynx O BD 1810-2 LC - 3Gbit SDI Bidirectional Fiber Transceiver

1011549
Lynx O BD 1810-2 LC - 3Gbit SDI Bidirectional Fiber Transceiver
Lynx O BD 1810-2 LC - 3Gbit SDI Bidirectional Fiber Transceiver
3Gbit SDI Bidirectional Fiber Transceiver - 10km (PAIR - A and B version supplied). A 20% restocking fee applies to all product returns.
... scopri di più
Prezzi Visuals
1.181,00 CHF IVA escl.

1.276,66 CHF IVA inclusa

Su ordinazione
  • Consegna
    • Spedito entro 1-2 settimane
  • Ritiro in negozio
    • Disponibile in 1-2 settimane

Ricetrasmettitore in fibra bidirezionale SDI 3 Gbit Lynx
L'OBD 1810 è un ricetrasmettitore bidirezionale da Fibra Ottica a SDI che utilizza un singolo collegamento in fibra fornito in un involucro compatto autonomo. È una soluzione pratica ed economica per superare le restrizioni legate alla distribuzione di segnali video non compressi di qualità broadcast su lunghe distanze.

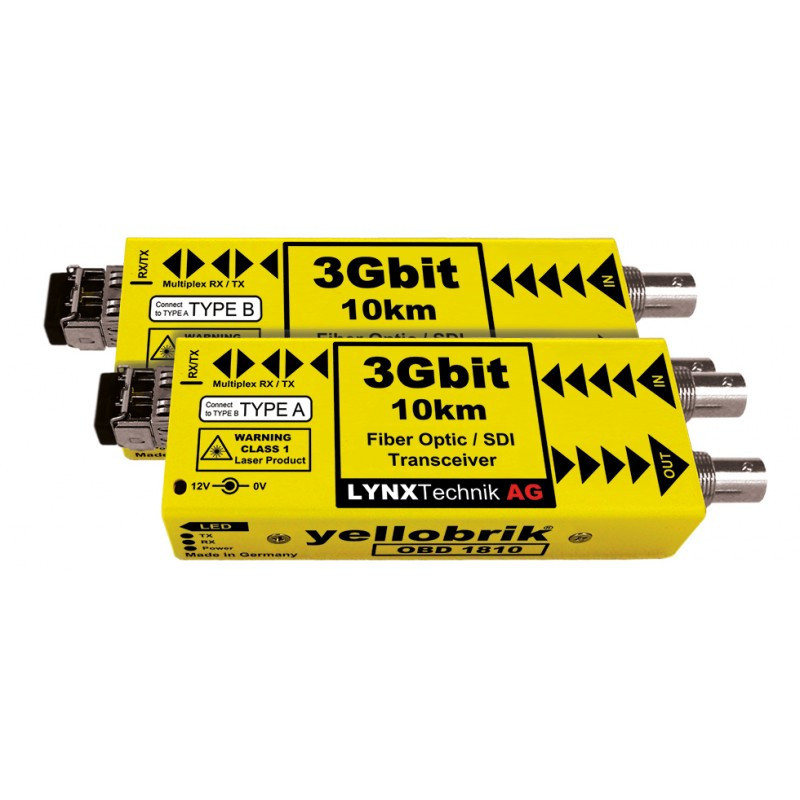

I moduli OBD 1810 sono forniti in coppia, un Tipo A e un Tipo B che funzionano insieme in un'applicazione a circuito chiuso WDM. Ogni modulo dispone di una connessione SDI elettrica di ingresso e uscita e utilizza un singolo collegamento in fibra tra i due.
Ogni canale è totalmente indipendente e può avere diversi standard e formati di video SDI. I moduli rilevano automaticamente e risincronizzano qualsiasi sorgente SDI 270 Mbit, 1,5 Gbit e 3 Gbit prima della conversione. I moduli sono completamente compatibili con i formati 3 Gbit Livello A e Livello B.
Caratteristiche
- Supporta video SDI fino a 3 Gbit/s (1080p60)
- Supporto del Livello A e Livello B 3 Gbit (tutti i formati)
- Risincronizzazione automatica 270 Mbit / 1,48 Gbit / 2,97 Gbit
- Bidirezionale - trasmissione e ricezione su una singola fibra
- Connessioni ottiche senza errori
- Fino a 10 km (6,2 miglia) @ 3 Gbit/s
- Connessione in fibra monomodale simplex LC/PC
- Supporta la sostituzione e il collegamento a caldo



Specifiche



Video SDI

1 x ingresso video SDI
1 x uscita video SDI
Connettori BNC 75 Ohm



SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI



Funzionamento multi-standard da 270 Mbit/s a 3 Gbit/s



Risincronizzazione multi-bitrate
270 Mbit/s - 1,48 Gbit/s - 3 Gbit/s



Perdita di ritorno: > 15 dB fino a 1,5 GHz e > 10 dB fino a 3 GHz



Equalizzazione automatica dei cavi (cavo Belden 1694A)
250 m @ 270 Mbit/s, 140 m @ 1,5 Gbit/s, 80 m @ 3 Gbit/s

Fibra ottica

1 x connessione in fibra bidirezionale (connessione LC/PC)



SMPTE 297M - 2006



1310 nm e 1550 nm (WDM)



Budget ottico di 14 dB



LED di attività TX e RX sul lato del modulo



Distanza max. 10 km (6,2 miglia) @ 3 Gbit/s (monomodale)

Alimentazione

+12 VCC @ 2,7 W nominale per ciascun modulo - (supporta un intervallo di ingresso di 7 - 16 VCC)

Caratteristiche fisiche

Dimensioni: 140 mm x 42 mm x 22 mm (5,51" x 1,65" x 0,86") connettori inclusi Peso: 125 g (4,4 oz)

Ambiente

5 - 40 °C (41 - 104 °F) 90 % di umidità (senza condensazione)
