4 Channel Fiber CWDM with LC connectors (1550nm - 1610nm). A 20% restocking fee applies to all product returns.
... mehr erfahren
Visuals Preis
725,00 CHF o. MwSt.

783,73 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 1 bis 2 Wochen
  • Abholung im Geschäft
    • Verfügbar in 1 bis 2 Wochen

Lynx 4-Kanal-Faser CWDM

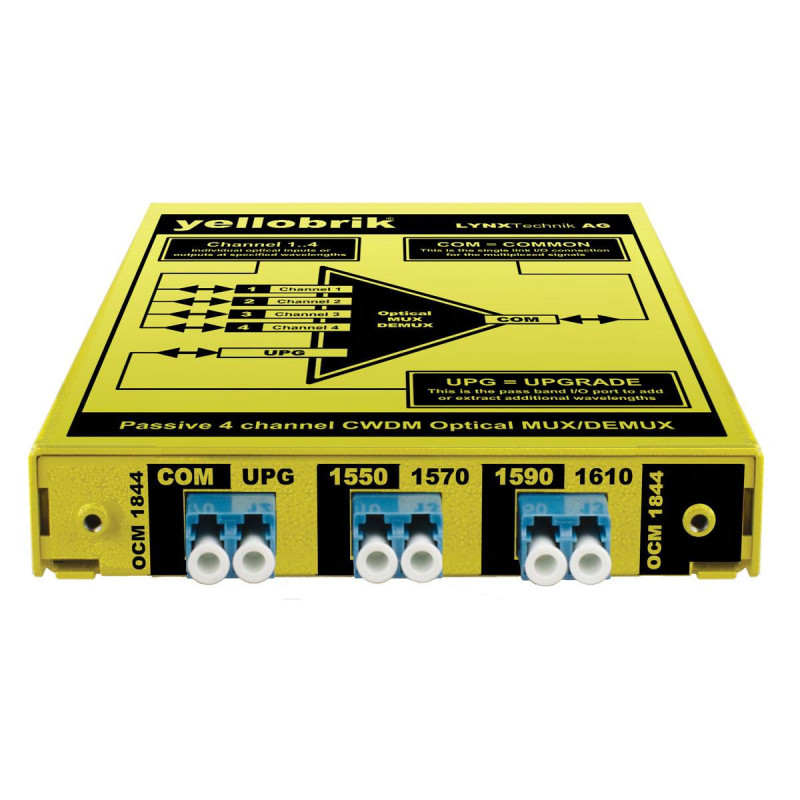

Das OCM 1844 ist ein kompakter passiver 4-Kanal-CWDM-Multiplexer/Demultiplexer, der zum Senden und Empfangen von bis zu 4 einzelnen Signalen über eine einzige Faserverbindung entwickelt wurde. Jedes Modul verfügt über einen UPG-Port (Upgrade) zur Kaskadierung mit anderen 4-Kanal-Modulen und erweitert so die Systemkapazität auf maximal 16 Kanäle.

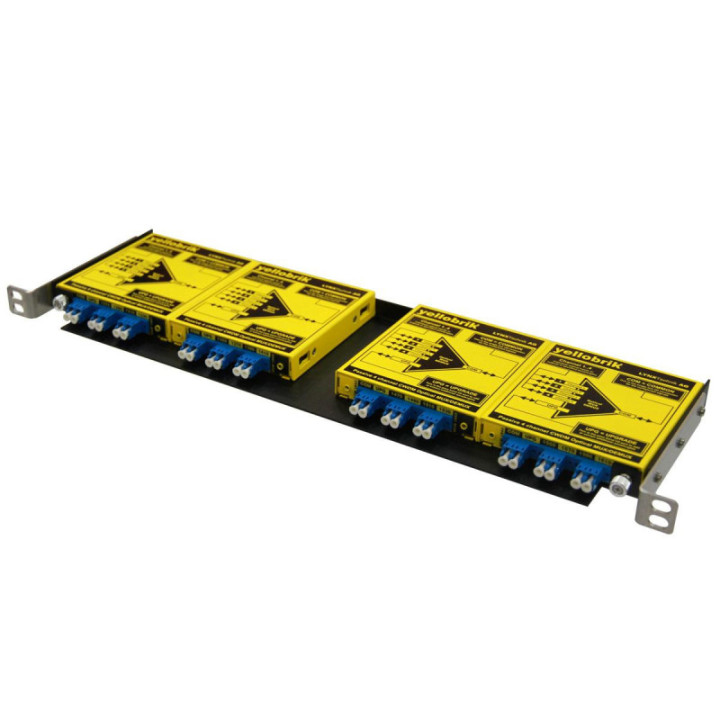

Die Module können eigenständig verwendet oder in das optionale 19" ½ RU Rack-Gehäuse RFR 1018 integriert werden, das alle vier Module aufnehmen kann. Ideal für Systeminstallationen.
Besonders geeignet für die Verwendung mit yellobrik CWDM-Fasermodulen (alle 16 Wellenlängen sind verfügbar).
Eigenschaften
- Senden/Empfangen von bis zu 4 Kanälen über eine einzige Faserverbindung
- Passiver Betrieb (keine Stromversorgung erforderlich)
- Kombinieren Sie die vier Module für bis zu 16 Kanäle
- Optische Singlemode-LC/PC-Verbindungen
- Optionales 19" ½ RU Rack-Gehäuse (RFR 1018)



Spezifikationen



Optische E/A

4 Kanäle Glasfaser-E/A, Mittenfrequenzen aus ITU-T G.694.2

OCM 1844 = 1550,1570,1590,1610nm

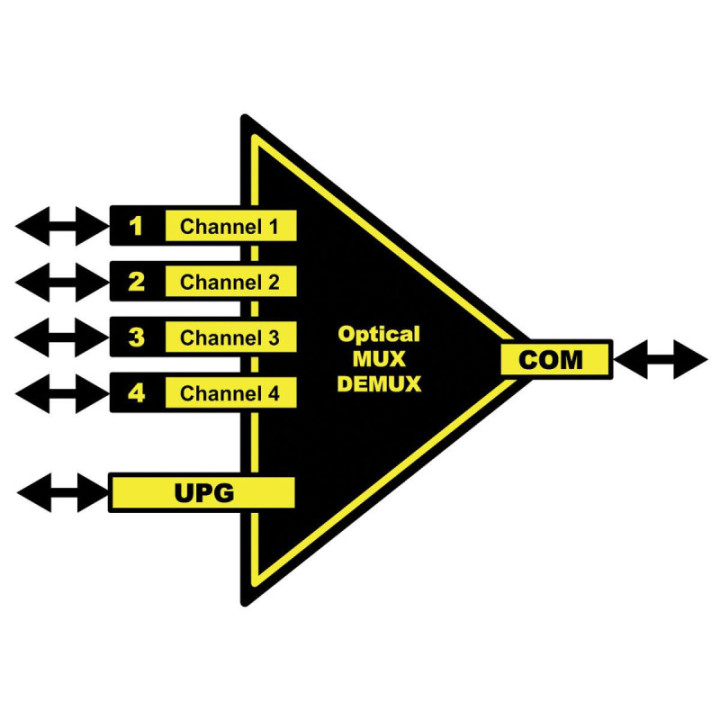

1 COM-Verbindung (Common) = multiplexte E/A



1 UPG-E/A-Verbindung (Upgrade) (Bandbreitenverbindung zu anderen OCM 189x-Modulen)



LC/PC SMF (Singlemode) Anschlüsse



Kanaleinfügungsdämpfung: 2,7dB, UPG-Einfügungsdämpfung: 2,7dB



Polarisationsabhängiger Verlust: max 0,2dB



Rückflussdämpfung: > 45dB



Isolation (zum benachbarten Kanal): > 30dB



Richtwirkung > 55dB



Temperaturabhängiger Verlust: < 0,005dB/ºC



Temperaturabhängige Wellenlängenvariation: < 0,003nm/ºC



Max. Eingangsleistung: 500mW



Simplex- oder Vollduplex-Betrieb

Stromversorgung

Keine erforderlich (passiver Betrieb)

Physikalische Eigenschaften

Abmessungen: 120mm x 100mm x 18mm (4,72" x 3,93" x 0,75") Gewicht: 140g (4,9oz)
