Lynx O CM 1844 - 4 Channel Fiber CWDM

1011553
Lynx O CM 1844 - 4 Channel Fiber CWDM
Lynx O CM 1844 - 4 Channel Fiber CWDM
Lynx O CM 1844 - 4 Channel Fiber CWDM
Lynx O CM 1844 - 4 Channel Fiber CWDM
Lynx O CM 1844 - 4 Channel Fiber CWDM
Lynx O CM 1844 - 4 Channel Fiber CWDM
CWDM fibre 4 canaux avec connecteurs LC (1550nm - 1610nm). Des frais de restockage de 20% s'appliquent à tous les retours de produits.
... en savoir plus
Prix Visuals
725,00 CHF HT

783,73 CHF TTC

Sur commande
  • Livraison
    • Expédié dans 1 à 2 semaines
  • Retrait en boutiques
    • Disponible dans 1 à 2 semaines

Lynx Fibre CWDM 4 canaux

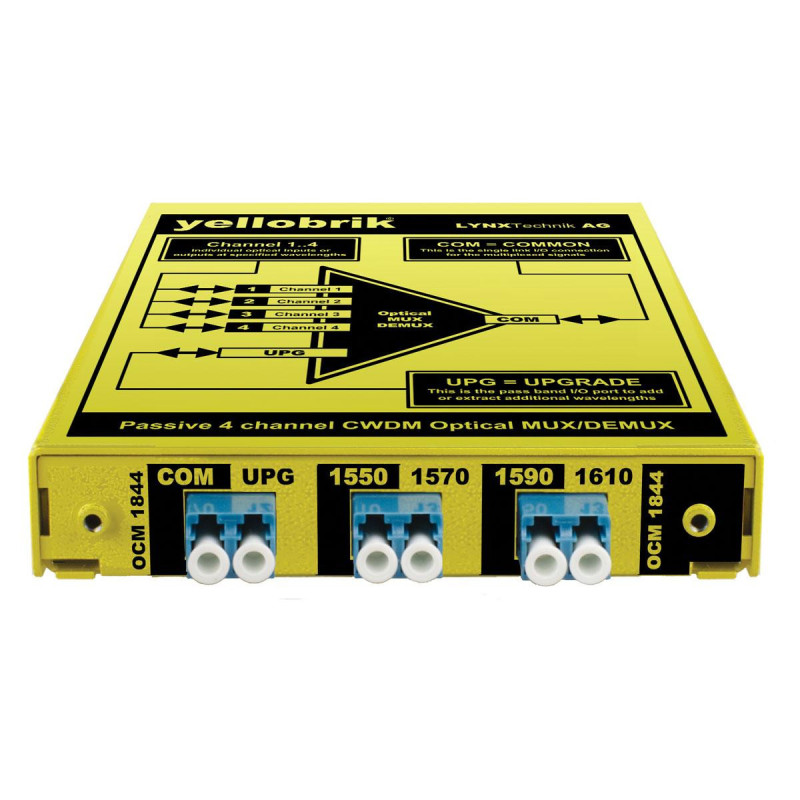

L'OCM 1844 est un multiplexeur/démultiplexeur optique CWDM passif compact à 4 canaux conçu pour envoyer et recevoir jusqu'à 4 signaux individuels sur une seule liaison fibre. Chaque module dispose d'un port UPG (Upgrade) pour se cascader avec d'autres modules à 4 canaux, étendant ainsi la capacité du système à un maximum de 16 canaux.

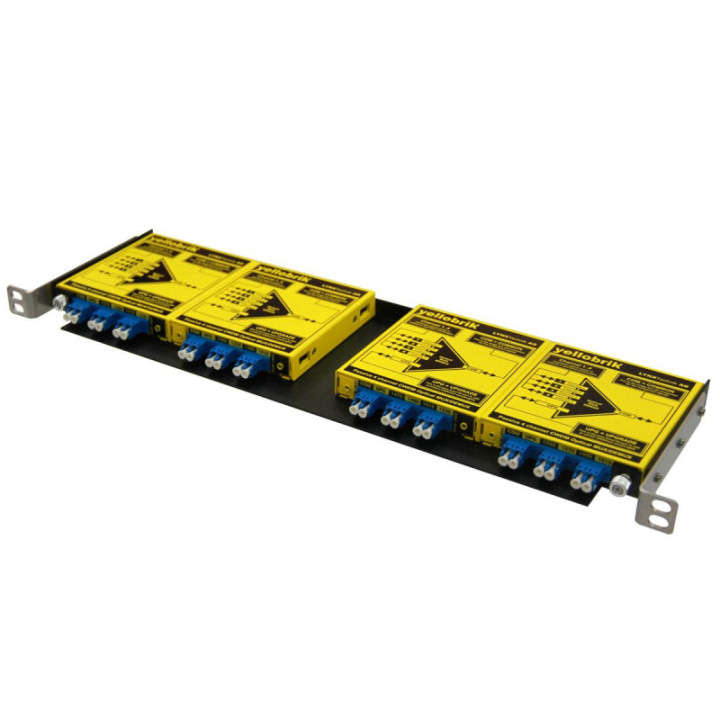

Les modules peuvent être utilisés de manière autonome ou intégrés dans le châssis rack 19" ½ RU en option RFR 1018, qui peut accueillir les quatre modules. Idéal pour les installations système.
Particulièrement adapté pour une utilisation avec les modules fibre CWDM yellobrik (toutes les 16 longueurs d'onde sont disponibles).
Caractéristiques
- Envoyer / recevoir jusqu'à 4 canaux sur une seule liaison fibre
- Fonctionnement passif (aucune alimentation requise)
- Combiner les quatre modules pour obtenir jusqu'à 16 canaux
- Connexions optiques monomode LC/PC
- Châssis rack 19" ½ RU en option (RFR 1018)



Spécifications

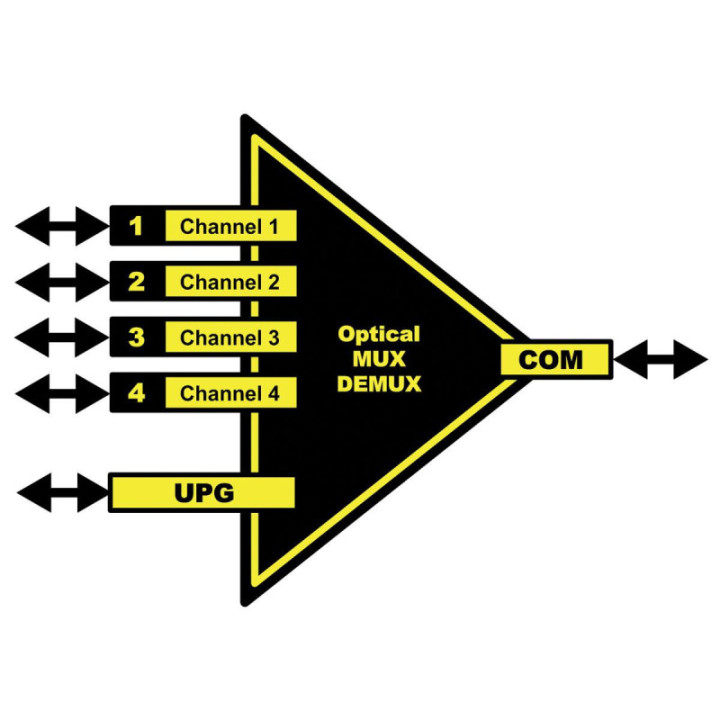

I/O optique

4 canaux I/O fibre optique, fréquences centrales selon ITU-T G.694.2

OCM 1844 = 1550,1570,1590,1610nm



1 connexion COM (commune) = I/O multiplexée



1 connexion I/O UPG (Upgrade) (connexion de bande passante vers d'autres modules OCM 189x)



Connecteurs LC/PC SMF (monomode)



Perte d'insertion du canal : 2,7 dB, perte d'insertion UPG : 2,7 dB



Perte dépendante de la polarisation : max 0,2 dB



Perte de retour : > 45 dB



Isolation (vers le canal adjacent) : > 30 dB



Directivité > 55 dB



Perte dépendante de la température : < 0,005 dB/ºC



Variation de longueur d'onde dépendante de la température : < 0,003 nm/ºC



Puissance d'entrée max. : 500 mW



Fonctionnement simplex ou full duplex

Alimentation

Aucune requise (fonctionnement passif)

Caractéristiques physiques

Dimensions : 120 mm x 100 mm x 18 mm (4,72" x 3,93" x 0,75") Poids : 140 g (4,9 oz)
