Lynx 4 canali Fibra CWDM

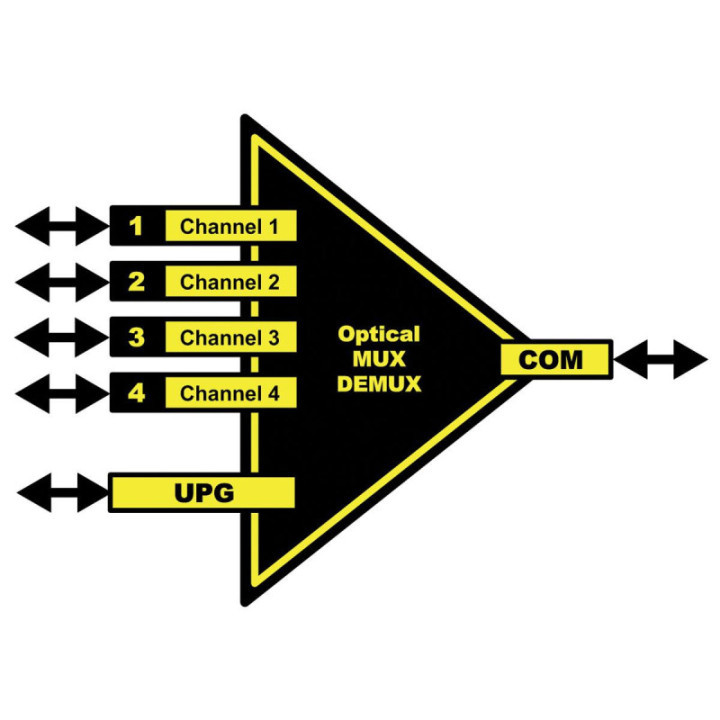

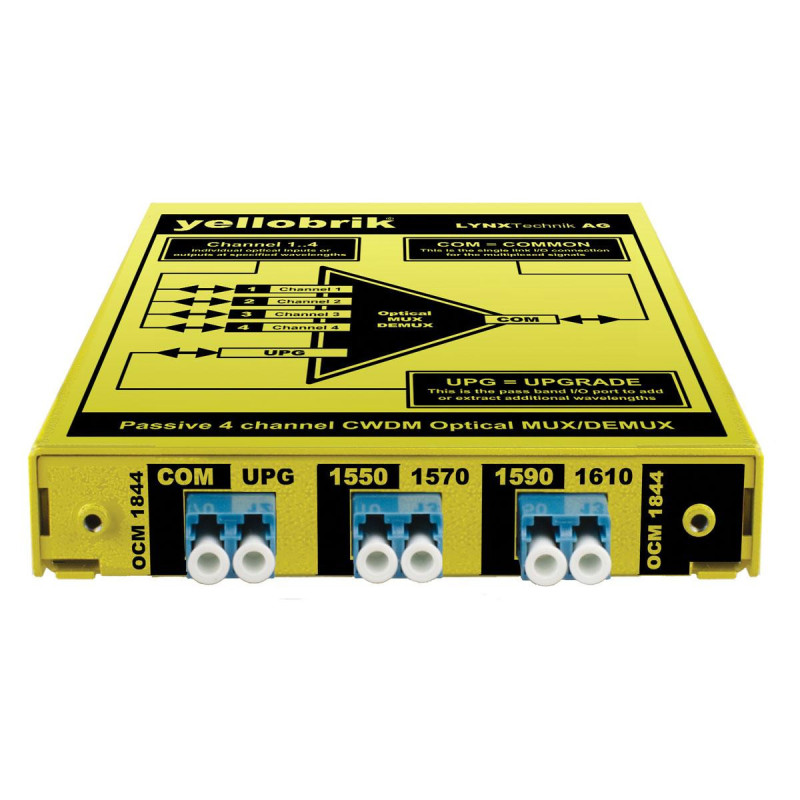

L'OCM 1844 è un multiplexer/demultiplexer ottico passivo CWDM compatto a 4 canali progettato per inviare e ricevere fino a 4 segnali individuali su un singolo collegamento in fibra. Ogni modulo dispone di una porta UPG (Upgrade) per connettersi in cascata agli altri moduli a 4 canali, estendendo così la capacità del sistema a un massimo di 16 canali.

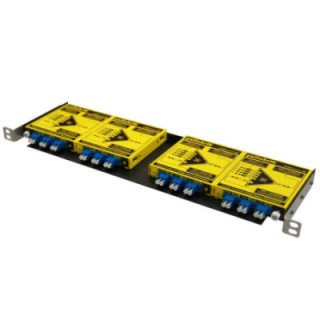

I moduli possono essere utilizzati in modo autonomo o integrati nello chassis rack 19" ½ RU RFR 1018 opzionale, che può ospitare i quattro moduli. Ideale per installazioni di sistema.
Particolarmente adatto per l'utilizzo con i moduli in fibra CWDM yellobrik (sono disponibili tutte le 16 lunghezze d'onda).
Caratteristiche
- Invio / ricezione fino a 4 canali su un singolo collegamento in fibra
- Funzionamento passivo (nessuna alimentazione richiesta)
- Combinare i quattro moduli per ottenere fino a 16 canali
- Connessioni ottiche monomodali LC/PC
- Chassis rack 19" ½ RU opzionale (RFR 1018)



Specifiche



I/O ottici

4 canali I/O in fibra ottica, frequenze centrali derivate dall'ITU-T G.694.2

OCM 1844 = 1550,1570,1590,1610nm



1 connessione COM (comune) = I/O multiplexato



1 connessione I/O UPG (Upgrade) (connessione banda passante verso altri moduli OCM 189x)



Connettori LC/PC SMF (monomodale)



Perdita di inserzione del canale: 2,7dB , Perdita di inserzione UPG: 2,7dB



Perdita dipendente dalla polarizzazione: max 0,2dB



Perdita di ritorno: > 45dB



Isolamento (verso il canale adiacente): > 30dB



Direttività > 55dB



Perdita dipendente dalla temperatura: < 0,005dB/ºC



Variazione della lunghezza d'onda dipendente dalla temperatura: < 0,003nm/ºC



Potenza di ingresso max.: 500mW



Funzionamento simplex o full duplex

Alimentazione

Nessuna richiesta (funzionamento passivo)

Caratteristiche fisiche

Dimensioni: 120mm x 100mm x 18mm (4,72" x 3,93" x 0,75") Peso: 140g (4,9oz)
