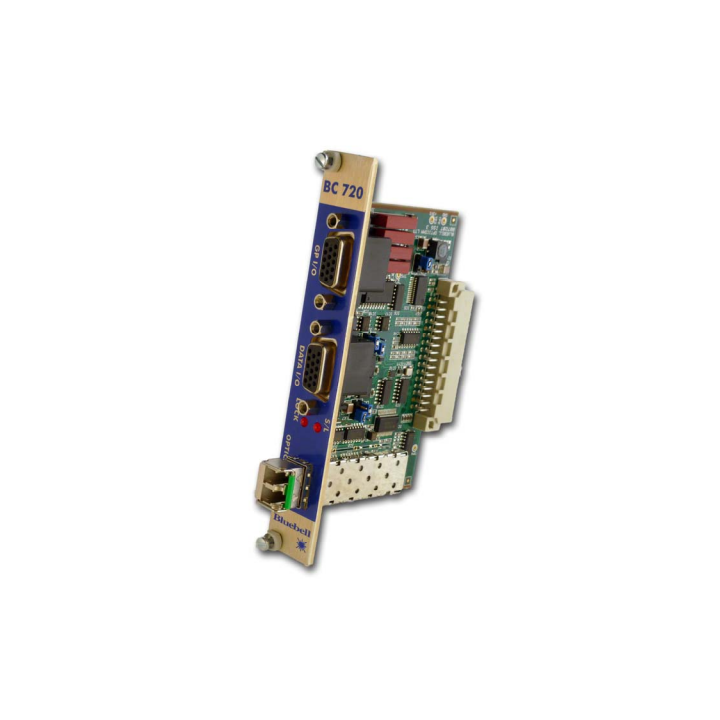

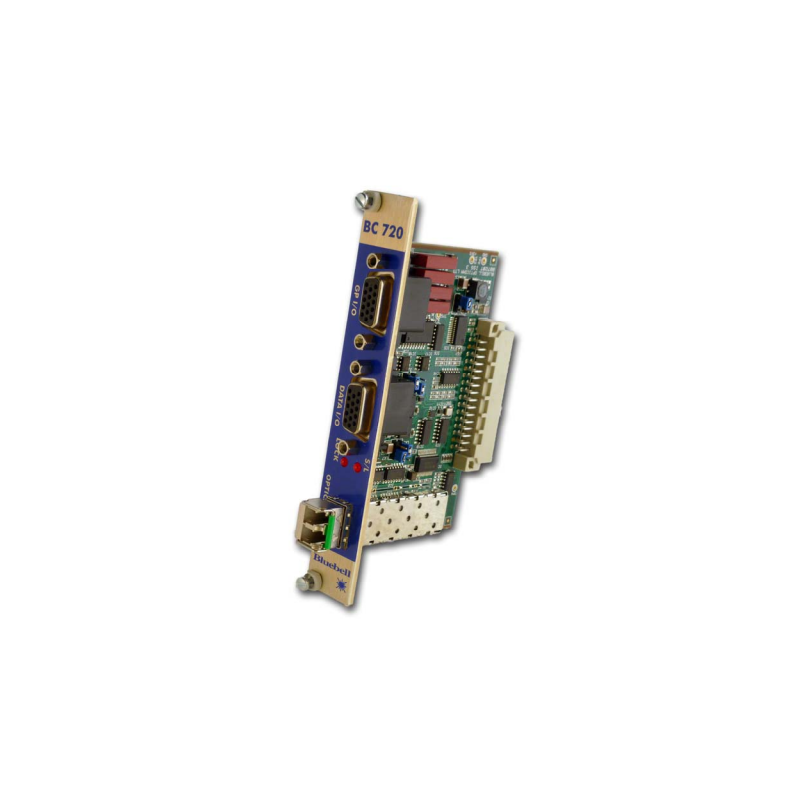

Bluebell BC720S/D/xx - Singlemode Dual Fibre Multichannel GPI and Multiformat Data Transceiver Card.

1011914
Bluebell BC720S/D/xx - Singlemode Dual Fibre Multichannel GPI and Multiformat Data Transceiver Card.
Bluebell BC720S/D/xx - Singlemode Dual Fibre Multichannel GPI and Multiformat Data Transceiver Card.
Bluebell BC720S/D/xx - Singlemode Dual Fibre Multichannel GPI and Multiformat Data Transceiver Card.
Bluebell BC720S/D/xx - Singlemode Dual Fibre Multichannel GPI and Multiformat Data Transceiver Card.
Multiformat-Daten- und Mehrkanal-GPI-Transceiver-Karte mit Dual-Singlemode-Faser.
... mehr erfahren
Visuals Preis
724,50 CHF o. MwSt.

783,18 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

Bluebell Mehrkanaliges GPI- und Mehrdatenformat-Sende-Empfangskarte für Singlemode-Doppelfaser.
Mehrkanaliges GPI- und Mehrdatenformat-Sende-Empfangskarte für Singlemode-Doppelfaser.

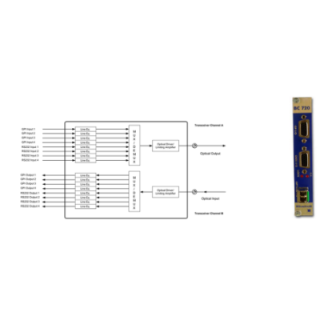

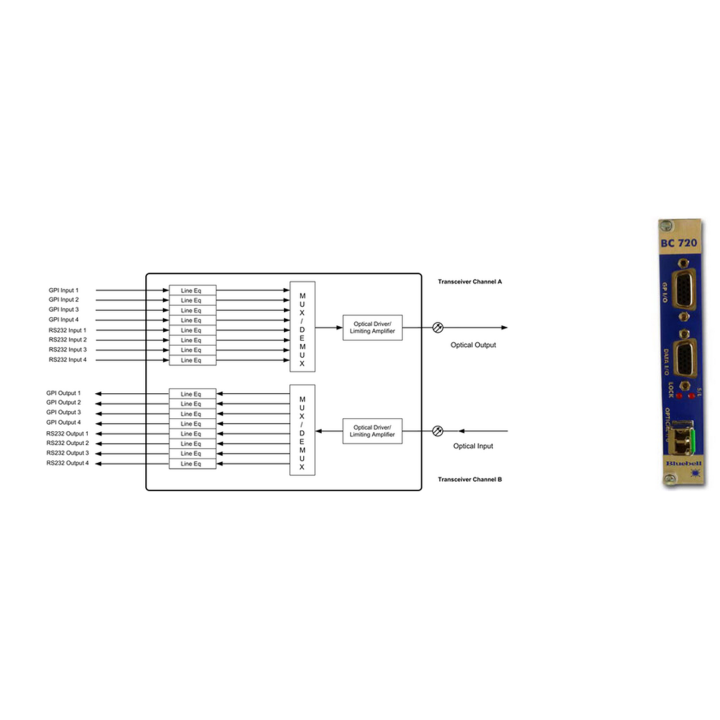

BC720 GPI- und Daten-Sende-Empfangskarte GPI, RS232, RS422/485 Die BC720 ist eine Sende-Empfangskarte, die die Übertragung und den Empfang von 4 unabhängigen GPIO-Signalen plus 4 RS232- oder RS422/485-Pegelsignalen über ein Glasfaserkabel mit zwei unabhängigen Wellenlängen ermöglicht.
Die 4 GPIO-Eingangssignale sind TTL-Pegeleingänge mit den 4 GPIO-Ausgängen über isolierte Relaiskontakte.
Die BC720 funktioniert auch im gemischten Modus und ermöglicht RS232- zu RS422/485-Verbindungen, wodurch der Bedarf an externen Moduskonvertern entfällt.
Alle Bluebell-Karten sind darauf ausgelegt, maximale Signalpfadintegrität zu bewahren und einen hervorragenden jitterfreien optischen Transport zu bieten.
Die BC720 ist in Multimode- und Singlemode-Versionen verfügbar, um jeder Glasfaseranwendung gerecht zu werden.
Die BC720 belegt einen einzigen Steckplatz im 19"-Rack-Chassis BC100-3RU, das bis zu 15 Einzelsteckkarten aufnehmen kann.
Diese doppelte Funktionalität ermöglicht die Übertragung oder den Empfang von bis zu 30 Videokanälen aus einem einzigen 3RU-Chassis.
Signal- und Kartenüberwachung erfolgt über SNMP-Überwachung in der BM101-Netzwerkkarte.
Alternativ können GP-Output-Alarme über das BM100-Modul ausgelöst werden. Für eigenständige Anwendungen kann die BC720 in einem robusten Einzelgehäuse untergebracht werden.



Spezifikation



Elektrischer Eingang



Anschluss

15-poliger Sub-D-Stecker

Nummer

4 x TTL-Pegel GPIO-Eingänge

Betriebsmodus



1) RS232**

4 x RS232

2) RS422/485

2 x RS485 Vollduplex
1 x RS422 Vollduplex

3) RS422/485

1 x RS485 Halbduplex
1 x RS422/485 Vollduplex

Elektrischer Ausgang



Anschluss

15-poliger Sub-D-Stecker

Nummer

4 x GPIO-Ausgänge über isolierte Relaiskontakte
4 x RS232-Pegelausgänge
1 x RS422-Pegel-Differenzausgang

Betriebsmodus



1) RS232

4 x RS232

2) RS422/485

2 x RS485 Vollduplex
1 x RS422 Vollduplex

3) RS422/485

1 x RS485 Halbduplex
1 x RS422/485 Vollduplex

Optischer Ein-/Ausgang



Anschluss*

2 x SC/PC-Buchse
Siehe Bestellinformationen

Optische Leistung

-15 dBm @ 1310 nm Multimode
-6 dBm @ 1310 nm Singlemode

Empfindlichkeit

> – 26 dBm

Allgemeine Kartenspezifikationen

Tiefe:

60 mm

Breite:

20 mm 4TE

Höhe:

129 mm (3RU)

Gewicht:

100 g

Betriebstemperatur:

-30 bis +70 ºC

Stromversorgung:

2,5 W

Signalerkennung:

LED leuchtet bei Signalverlust

Konformität



EMI/RFI:

Konform mit Richtlinie 89/336/EWG

Elektrisch:

Konform mit Normen EN 61000-6-1, EN61000-6-2

Lasersicherheit

Konform mit Klasse-1-Laserprodukten
24 CFR 1040.10 & 1040.11

RoHS:

Konform mit Richtlinie 2002/95/EG
* Siehe Bestellinformationen
Schlüssel
/xx
Verwenden Sie /RC für GPI-Relais geschlossen = GPO geschlossen
Verwenden Sie /RP für GPI-Relais geschlossen = GPO offen
** Die Karte kann auch im gemischten Modus arbeiten, bei dem RS232-Signale von einem Ende an entfernte Geräte im RS485- (oder RS422-) Modus angeschlossen werden.
