Scheda ricetrasmettitore multicanale GPI e multiformato dati a fibra doppia monomodale Bluebell.
Scheda ricetrasmettitore multicanale GPI e multiformato dati a fibra doppia monomodale.

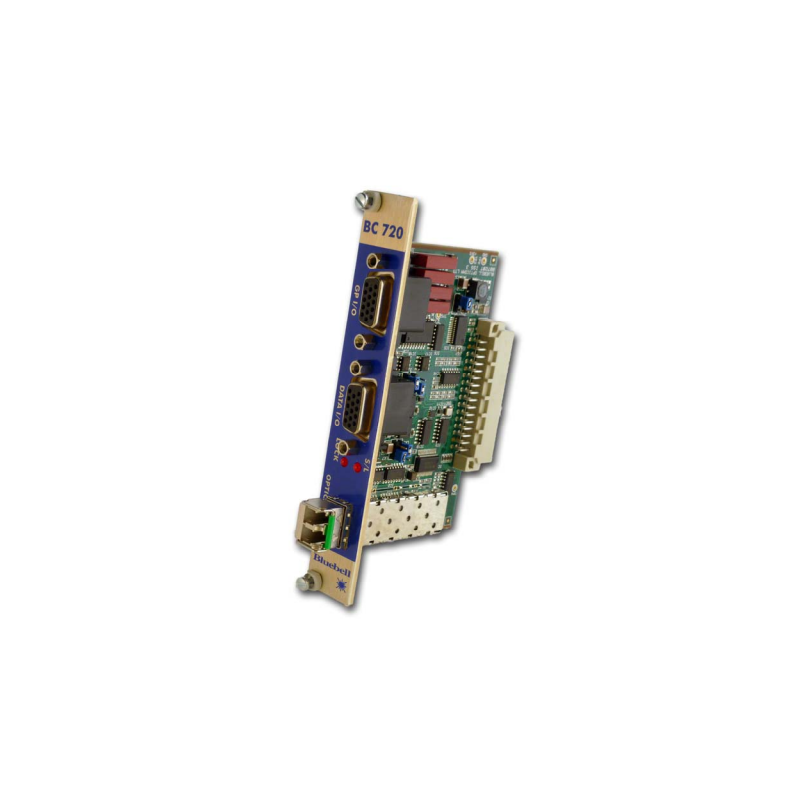

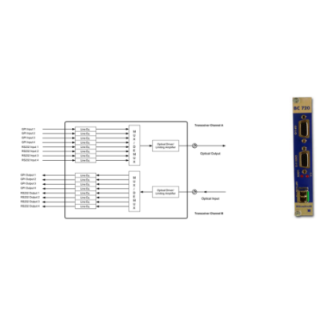

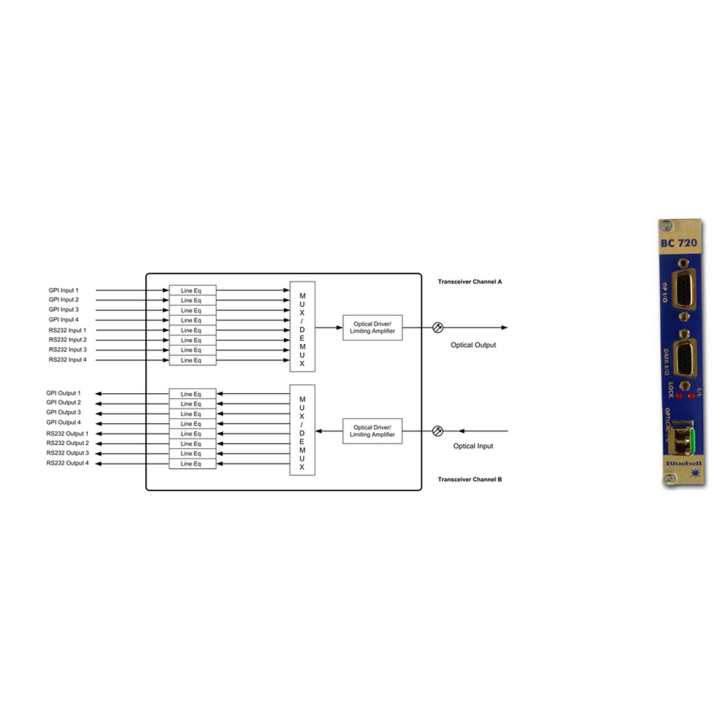

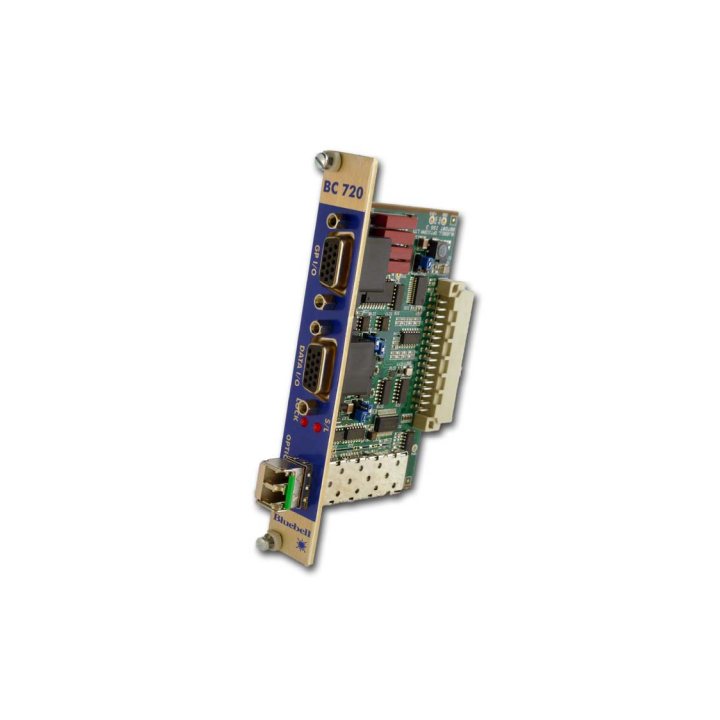

Scheda ricetrasmettitore BC720 GPI e dati GPI, RS232, RS422/485 Il BC720 è una scheda ricetrasmettitore che consente la trasmissione e la ricezione di 4 segnali GPIO indipendenti più 4 segnali di livello RS232 o RS422/485 tramite un cavo a fibra ottica utilizzando due lunghezze d'onda indipendenti.
I 4 segnali di ingresso GPIO sono ingressi di livello TTL con le 4 uscite GPIO fornite tramite contatti relè isolati.
Il BC720 funzionerà anche in modalità mista consentendo collegamenti RS232 verso RS422/485, eliminando così la necessità di convertitori di modalità esterni.
Tutte le schede Bluebell sono progettate per conservare la massima integrità del percorso del segnale, offrendo un eccellente trasporto ottico senza jitter.
Il BC720 è disponibile in versioni multimodali e monomodali per adattarsi a qualsiasi applicazione in fibra.
Il BC720 occupa un singolo slot nel telaio rack 19" BC100-3RU che può contenere fino a 15 schede a slot singolo.
Questa doppia funzionalità consente di trasmettere o ricevere fino a 30 canali video da un singolo telaio 3RU.
Il monitoraggio del segnale e della scheda viene realizzato tramite il monitoraggio SNMP nella scheda di rete BM101.
In alternativa, gli allarmi GP-Output possono essere attivati tramite il modulo BM100. Per applicazioni autonome, il BC720 può essere alloggiato in un involucro individuale robusto.



Specifica



Ingresso elettrico



Connettore

Connettore sub-D 15 pin

Numero

4 x ingressi GPIO di livello TTL

Modalità operativa



1) RS232**

4 x RS232

2) RS422/485

2 x RS485 Full Duplex
1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex
1 x RS422/485 Full Duplex

Uscita elettrica



Connettore

Connettore sub-D 15 pin

Numero

4 x uscite GPIO tramite contatto relè isolato
4 x uscite di livello RS232
1 x uscita differenziale di livello RS422

Modalità operativa



1) RS232

4 x RS232

2) RS422/485

2 x RS485 Full Duplex
1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex
1 x RS422/485 Full Duplex

Ingresso/Uscita ottica



Connettore*

2 x SC/PC femmina
Vedere Informazioni di ordinazione

Potenza ottica

-15 dBm @ 1310 nm multimodale
-6 dBm @ 1310 nm monomodale

Sensibilità

> – 26 dBm

Specifiche generali della scheda

Profondità:

60 mm

Larghezza:

20 mm 4TE

Altezza:

129 mm (3RU)

Peso:

100 g

Temperatura di funzionamento:

-30 a +70 ºC

Alimentazione:

2,5 W

Rilevazione del segnale:

LED acceso in caso di perdita di segnale

Conformità



EMI/RFI:

Conforme alla direttiva 89/336/CEE

Elettrica:

Conforme alle norme EN 61000-6-1, EN61000-6-2

Sicurezza laser

Conforme ai prodotti laser di classe 1
24 CFR 1040.10 & 1040.11

RoHS:

Conforme alla direttiva 2002/95/CE
* Vedere Informazioni di ordinazione
Chiave
/xx
Utilizzare /RC per GPI relè chiuso = GPO chiuso
Utilizzare /RP per GPI relè chiuso = GPO aperto
** La scheda può anche funzionare in modalità mista dove i segnali RS232 di un'estremità si collegano a apparecchiature remote che funzionano in modalità RS485 (o RS422).
