Carte émetteur-récepteur multicanal GPI et multiformat de données à fibre double monomode Bluebell.
Carte émetteur-récepteur multicanal GPI et multiformat de données à fibre double monomode.

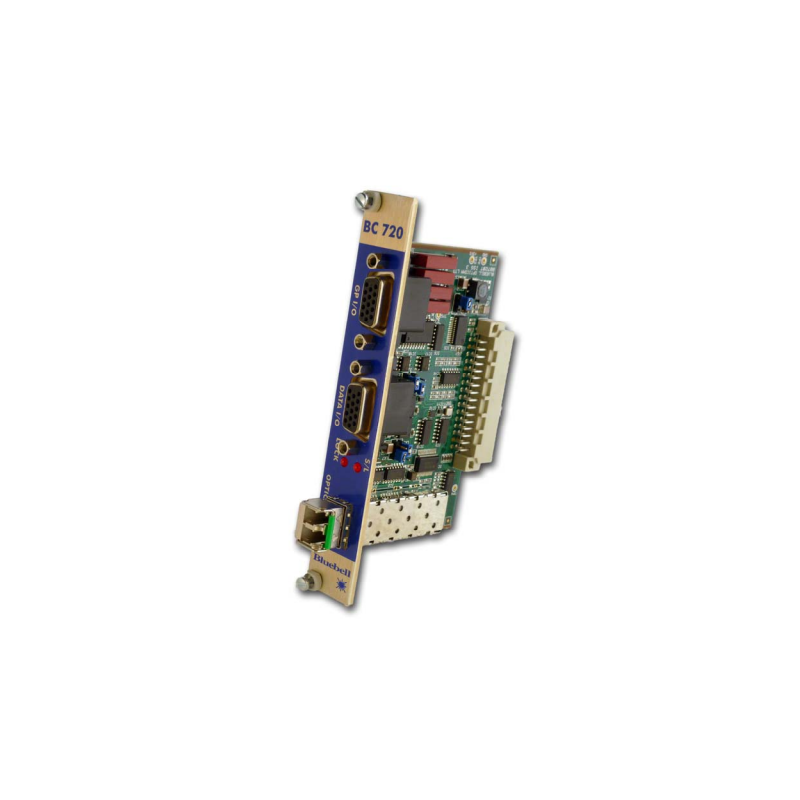

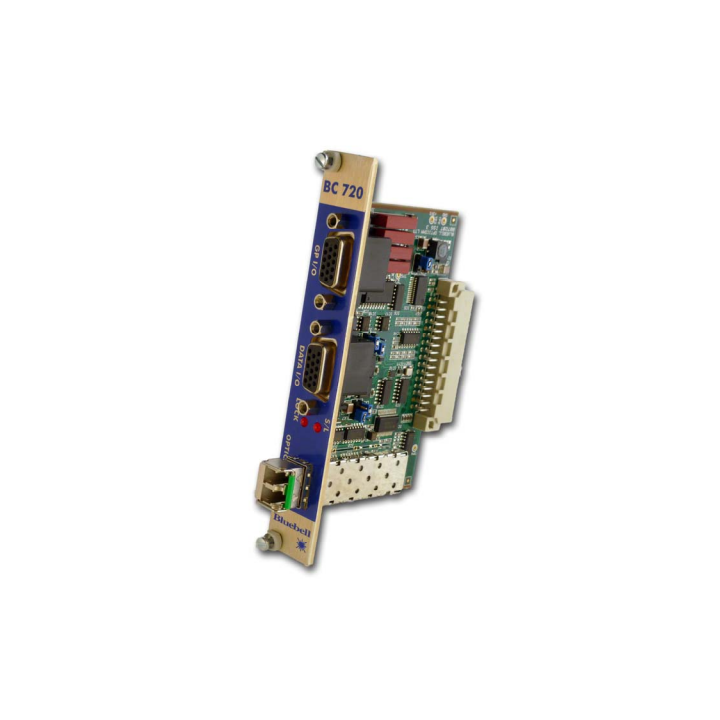

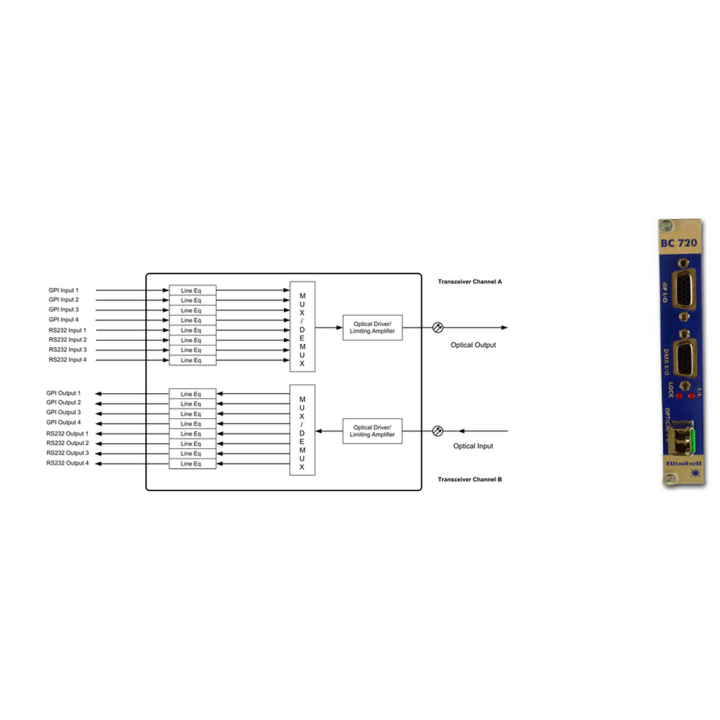

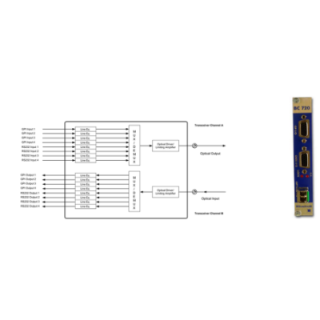

Carte émetteur-récepteur BC720 GPI et données GPI, RS232, RS422/485 Le BC720 est une carte émetteur-récepteur permettant la transmission et la réception de 4 signaux GPIO indépendants plus 4 signaux de niveau RS232 ou RS422/485 via un câble à fibre optique utilisant deux longueurs d'onde indépendantes.
Les 4 signaux d'entrée GPIO sont des entrées de niveau TTL avec les 4 sorties GPIO fournies via des contacts de relais isolés.
Le BC720 fonctionnera également en mode mixte permettant des liaisons RS232 vers RS422/485, éliminant ainsi le besoin de convertisseurs de mode externes.
Toutes les cartes Bluebell sont conçues pour conserver une intégrité maximale du chemin de signal, offrant un excellent transport optique sans gigue.
Le BC720 est disponible en versions multimode et monomode pour s'adapter à toute application fibre.
Le BC720 occupe un seul emplacement dans le châssis rack 19" BC100-3RU qui peut contenir jusqu'à 15 cartes à emplacement unique.
Cette double fonctionnalité permet de transmettre ou de recevoir jusqu'à 30 canaux vidéo à partir d'un seul châssis 3RU.
La surveillance du signal et de la carte est réalisée via la surveillance SNMP dans la carte réseau BM101.
Alternativement, les alarmes GP-Output peuvent être déclenchées via le module BM100. Pour les applications autonomes, le BC720 peut être logé dans un boîtier individuel robuste.



Spécification



Entrée électrique



Connecteur

Connecteur sub-D 15 broches

Numéro

4 x entrées GPIO de niveau TTL

Mode opérationnel



1) RS232**

4 x RS232

2) RS422/485

2 x RS485 Full Duplex
1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex
1 x RS422/485 Full Duplex

Sortie électrique



Connecteur

Connecteur sub-D 15 broches

Numéro

4 x sorties GPIO via contact de relais isolé
4 x sorties de niveau RS232
1 x sortie différentielle de niveau RS422

Mode opérationnel



1) RS232

4 x RS232

2) RS422/485

2 x RS485 Full Duplex
1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex
1 x RS422/485 Full Duplex

Entrée/Sortie optique



Connecteur*

2 x SC/PC femelle
Voir Informations de commande

Puissance optique

-15 dBm @ 1310 nm multimode
-6 dBm @ 1310 nm monomode

Sensibilité

> – 26 dBm

Spécifications générales de la carte

Profondeur :

60 mm

Largeur :

20 mm 4TE

Hauteur :

129 mm (3RU)

Poids :

100 g

Température de fonctionnement :

-30 à +70 ºC

Alimentation :

2,5 W

Détection du signal :

LED allumée en cas de perte de signal

Conformité



EMI/RFI :

Conforme à la directive 89/336/CEE

Électrique :

Conforme aux normes EN 61000-6-1, EN61000-6-2

Sécurité laser

Conforme aux produits laser de classe 1
24 CFR 1040.10 & 1040.11

RoHS :

Conforme à la directive 2002/95/CE
* Voir Informations de commande
Clé
/xx
Utilisez /RC pour GPI relais fermé = GPO fermé
Utilisez /RP pour GPI relais fermé = GPO ouvert
** La carte peut également fonctionner en mode mixte où les signaux RS232 d'une extrémité se connectent à des équipements distants fonctionnant en mode RS485 (ou RS422).
