Singlemode Single Fibre Multichannel GPI and Multiformat Data Transceiver Card. Transmits at 1550nm with a separate wideband receiver. Used in conjunction with BC720S/S/13/WB/xx as a matched pair.
... mehr erfahren
Visuals Preis
855,60 CHF o. MwSt.

924,90 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

Bluebell GPI Multikanal Monomode Einzelfaser
Multikanal GPI- und Daten-Multiformat-Sender-Empfänger-Karte Monomode Einzelfaser
Überträgt bei 1550nm mit separatem Breitband-Empfänger.
Wird in Kombination mit BC720S/S/13/WB/xx als passendes Paar verwendet.

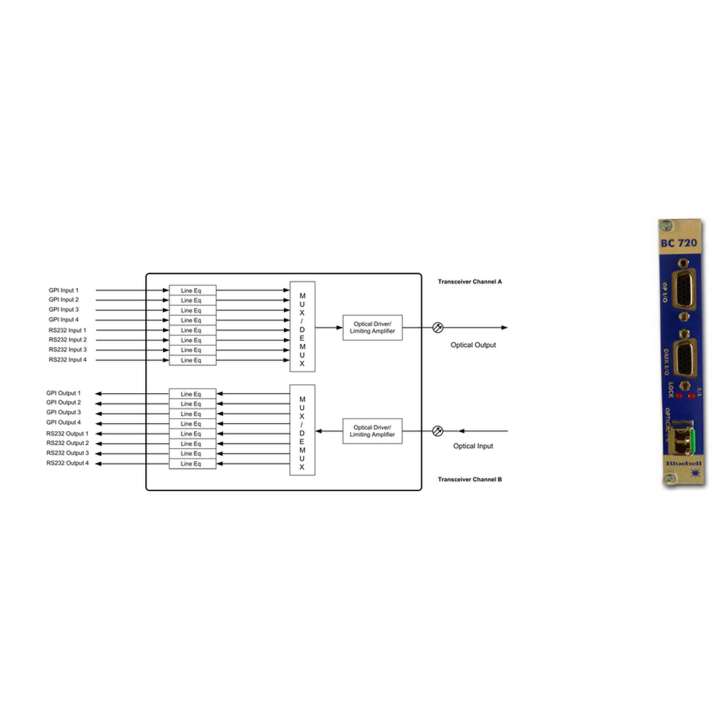

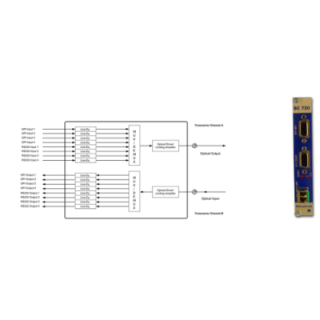

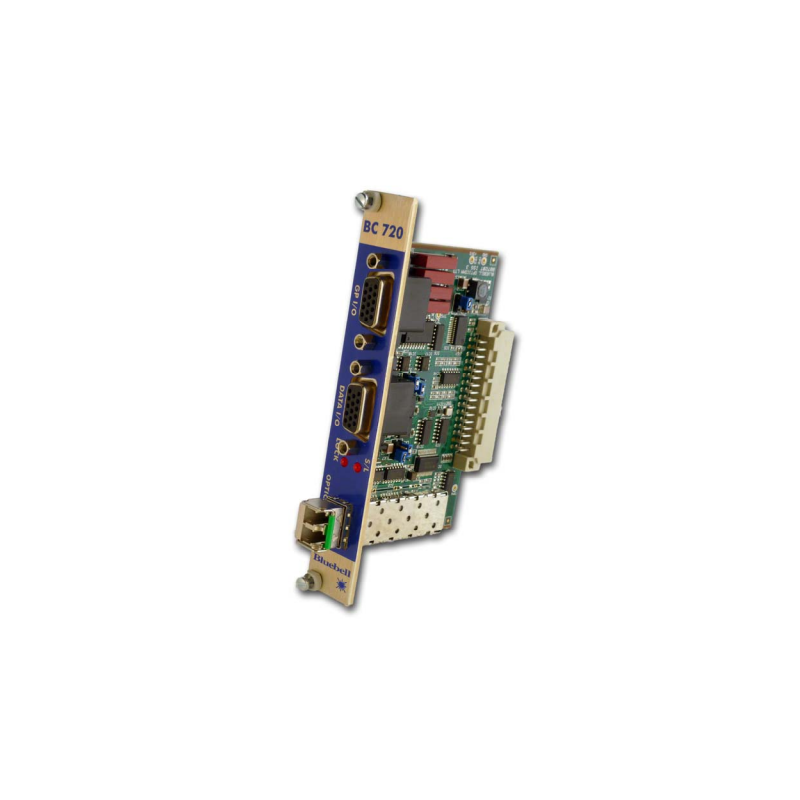

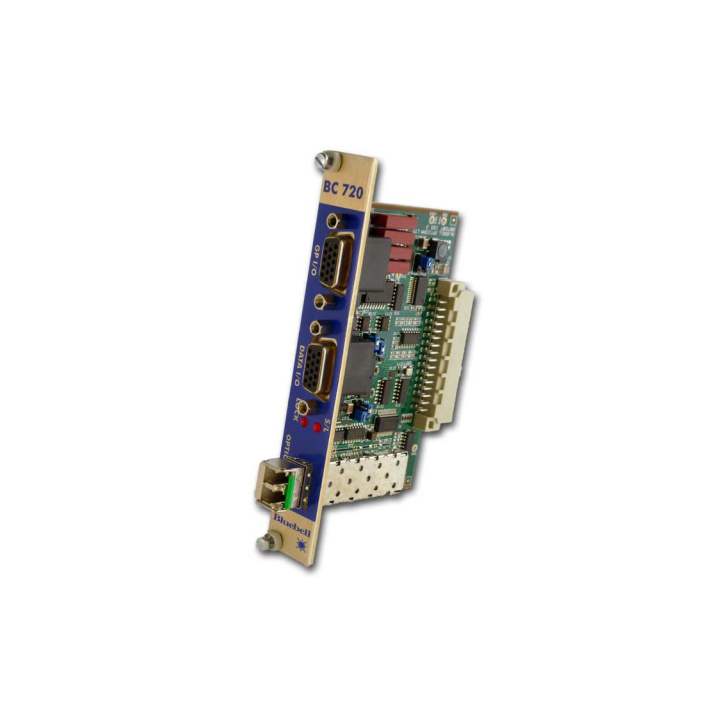

BC720 GPI- und Daten-Sender-Empfänger-Karte GPI, RS232, RS422/485 Die BC720 ist eine Sender-Empfänger-Karte, die die Übertragung und den Empfang von 4 x unabhängigen GPIO-Signalen plus 4 x RS232- oder RS422/485-Pegelsignalen über Glasfaserkabel unter Verwendung zweier unabhängiger Wellenlängen ermöglicht.
Die 4 x GPIO-Eingangssignale sind TTL-Pegeleingänge mit den 4 x GPIO-Ausgängen, die über isolierte Relais-Kontaktschließung bereitgestellt werden.
Die BC720 funktioniert auch im gemischten Modus und ermöglicht RS232- zu RS422/485-Verbindungen, wodurch externe Moduskonverter überflüssig werden.
Alle Bluebell-Karten sind darauf ausgelegt, maximale Signalpfad-Integrität zu gewährleisten und eine hervorragende optische Übertragung ohne Jitter zu bieten.
Die BC720 ist in Multimode- und Monomode-Versionen verfügbar, um jeder Faseranwendung gerecht zu werden.
Die BC720 belegt einen einzigen Steckplatz im 19"-Rack-Chassis BC100-3RU, das bis zu 15 Einzelsteckplatz-Karten aufnehmen kann.
Diese Doppelfunktionalität ermöglicht die Übertragung oder den Empfang von bis zu 30 Videokanälen von einem einzigen 3RU-Chassis aus.
Die Überwachung der Signale und Karten erfolgt über die SNMP-Überwachung der Netzwerkkarte BM101.
Alternativ können die GP-Output-Alarme über das Modul BM100 ausgelöst werden. Für eigenständige Anwendungen kann die BC720 in einem robusten Einzelgehäuse untergebracht werden.



Spezifikation



Elektrischer Eingang



Steckverbinder

15-poliger Sub-D-Steckverbinder

Anzahl

4 x GPIO-Eingänge TTL-Pegel

Betriebsmodus



1) RS232**

4 x RS232

2) RS422/485

2 x RS485 Vollduplex 1 x RS422 Vollduplex

3) RS422/485

1 x RS485 Halbduplex 1 x RS422/485 Vollduplex

Elektrischer Ausgang



Steckverbinder

15-poliger Sub-D-Steckverbinder

Anzahl

4 x GPIO-Ausgänge über isolierte Relais-Kontaktschließung 4 x RS232-Pegelausgänge 1 x differentieller RS422-Pegelausgang

Betriebsmodus



1) RS232

4 x RS232

2) RS422/485

2 x RS485 Vollduplex 1 x RS422 Vollduplex

3) RS422/485

1 x RS485 Halbduplex 1 x RS422/485 Vollduplex

Optischer Ein-/Ausgang



Steckverbinder*

2 x SC/PC Buchse Siehe Bestellinformationen

Optische Leistung

-15 dBm @ 1310 nm Multimode -6 dBm @ 1310 nm Monomode

Empfindlichkeit

> – 26 dBm

Allgemeine Kartenspezifikationen

Tiefe:

60 mm

Breite:

20 mm 4TE

Höhe:

129 mm (3RU)

Gewicht:

100 g

Betriebstemperatur:

-30 bis +70 ºC

Stromversorgung:

2,5 W

Signalerkennung:

LED leuchtet bei Signalverlust

Konformität



EMI/RFI:

Konform mit Richtlinie 89/336/EWG

Elektrisch:

Konform mit den Normen EN 61000-6-1, EN61000-6-2

Lasersicherheit

Konform mit Klasse 1 Laserprodukten 24 CFR 1040.10 & 1040.11

RoHS:

Konform mit Richtlinie 2002/95/EG
* Siehe Bestellinformationen
Legende
/xx
/RC verwenden für GPI-Relais geschlossen = GPO geschlossen
/RP verwenden für GPI-Relais geschlossen = GPO offen
** Die Karte kann auch im gemischten Modus betrieben werden, wobei sich RS232-Signale mit entfernten Geräten verbinden, die im RS485- (oder RS422-) Modus arbeiten.
