Carte émetteur-récepteur de données multicanal GPI et multiformat à fibre unique monomode. Émet à 1550 nm avec un récepteur large bande séparé. Utilisée en conjonction avec BC720S/S/13/WB/xx comme une paire assortie.
... en savoir plus
Prix Visuals
855,60 CHF HT

924,90 CHF TTC

Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

Bluebell GPI multicanal monomode fibre unique
Carte émetteur-récepteur multicanal GPI et données multiformat monomode fibre unique
Transmet à 1550nm avec un récepteur large bande séparé.
Utilisé en combinaison avec BC720S/S/13/WB/xx comme paire assortie.

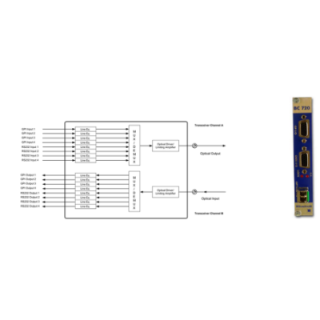

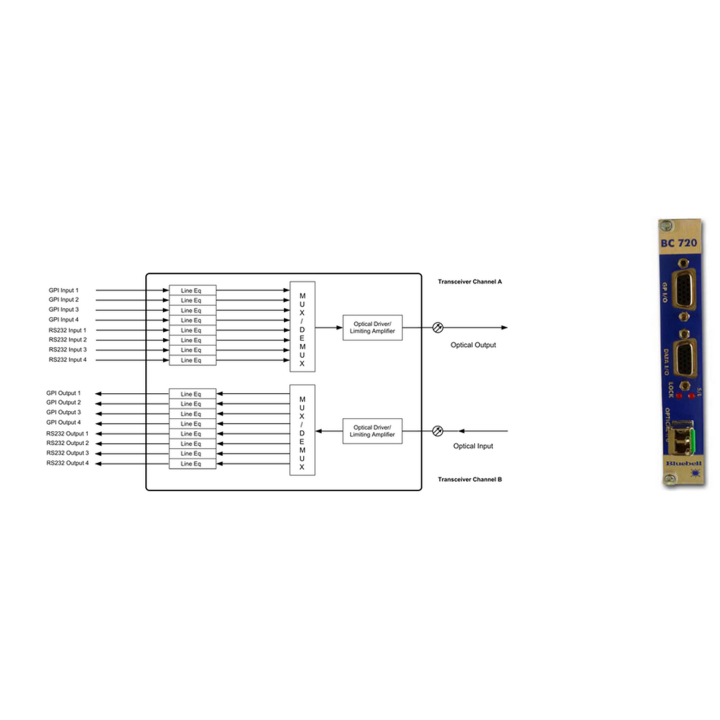

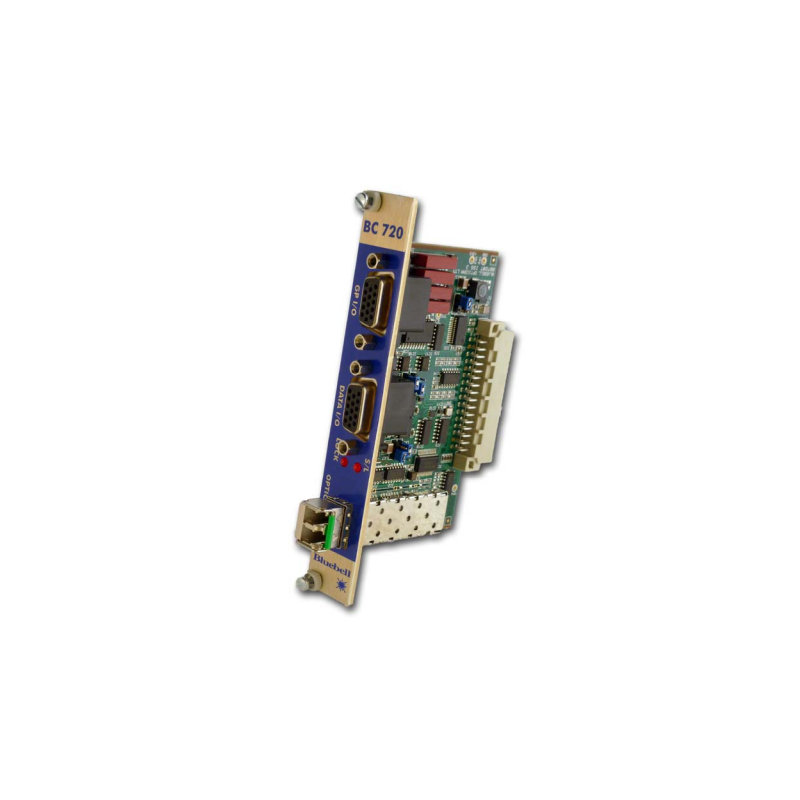

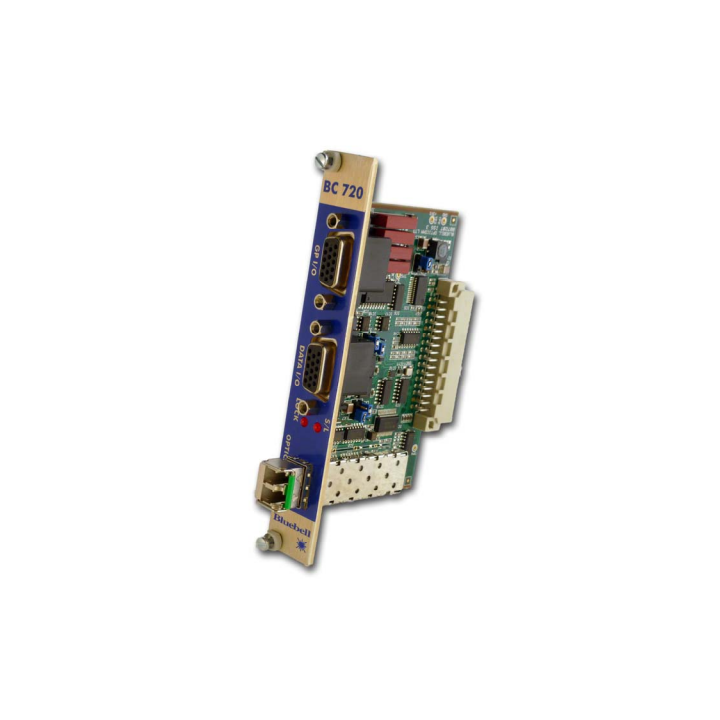

Carte émetteur-récepteur BC720 GPI et données GPI, RS232, RS422/485 La BC720 est une carte émetteur-récepteur permettant la transmission et la réception de 4 x signaux GPIO indépendants plus 4 x signaux niveau RS232 ou RS422/485 via câble fibre optique utilisant deux longueurs d'onde indépendantes.
Les 4 x signaux d'entrée GPIO sont des entrées de niveau TTL avec les 4 x sorties GPIO fournies via fermeture de contact de relais isolé.
La BC720 fonctionnera également en mode mixte permettant des liaisons RS232 vers RS422/485, éliminant le besoin de convertisseurs de mode externes.
Toutes les cartes Bluebell sont conçues pour maintenir une intégrité maximale du chemin de signal offrant un excellent transport optique sans gigue.
La BC720 est disponible en versions multimode et monomode pour s'adapter à toute application fibre.
La BC720 occupe un seul emplacement dans le châssis rack 19" BC100-3RU qui peut contenir jusqu'à 15 cartes simple emplacement.
Cette double fonctionnalité permet de transmettre ou recevoir jusqu'à 30 canaux vidéo depuis un seul châssis 3RU.
La surveillance des signaux et des cartes est réalisée via la surveillance SNMP de la carte réseau BM101.
Alternativement, les alarmes GP-Output peuvent être déclenchées via le module BM100. Pour les applications autonomes, la BC720 peut être logée dans un boîtier individuel robuste.



Spécification



Entrée électrique



Connecteur

Connecteur sub-D 15 broches

Numéro

4 x entrées GPIO niveau TTL

Mode opérationnel



1) RS232**

4 x RS232

2) RS422/485

2 x RS485 Full Duplex 1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex 1 x RS422/485 Full Duplex

Sortie électrique



Connecteur

Connecteur sub-D 15 broches

Numéro

4 x sorties GPIO via fermeture de contact de relais isolé 4 x sorties niveau RS232 1 x sortie différentielle niveau RS422

Mode opérationnel



1) RS232

4 x RS232

2) RS422/485

2 x RS485 Full Duplex 1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex 1 x RS422/485 Full Duplex

Entrée/Sortie optique



Connecteur*

2 x SC/PC femelle Voir Informations de commande

Puissance optique

-15 dBm @ 1310 nm multimode -6 dBm @ 1310 nm monomode

Sensibilité

> – 26 dBm

Spécifications générales de la carte

Profondeur :

60 mm

Largeur :

20 mm 4TE

Hauteur :

129 mm (3RU)

Poids :

100 g

Température de fonctionnement :

-30 à +70 ºC

Alimentation :

2,5 W

Détection de signal :

LED allumée en cas de perte de signal

Conformité



EMI/RFI :

Conforme à la directive 89/336/CEE

Électrique :

Conforme aux normes EN 61000-6-1, EN61000-6-2

Sécurité laser

Conforme aux produits laser de Classe 1 24 CFR 1040.10 & 1040.11

RoHS :

Conforme à la directive 2002/95/CE
* Voir Informations de commande
Légende
/xx
Utiliser /RC pour relais GPI fermé = GPO fermé
Utiliser /RP pour relais GPI fermé = GPO ouvert
** La carte peut également fonctionner en mode mixte où les signaux RS232 se connectent à un équipement distant fonctionnant en mode RS485 (ou RS422).
