Singlemode Single Fibre Multichannel GPI and Multiformat Data Transceiver Card. Transmits at 1550nm with a separate wideband receiver. Used in conjunction with BC720S/S/13/WB/xx as a matched pair.
... scopri di più
Prezzi Visuals
855,60 CHF IVA escl.

924,90 CHF IVA inclusa

Su ordinazione
  • Consegna
    • Spedito entro 2-3 settimane
  • Ritiro in negozio
    • Disponibile in 2-3 settimane

Bluebell GPI multicanale monomodale fibra singola
Scheda ricetrasmettitore multicanale GPI e dati multiformato monomodale fibra singola
Trasmette a 1550nm con un ricevitore a banda larga separato.
Utilizzato in combinazione con BC720S/S/13/WB/xx come coppia abbinata.

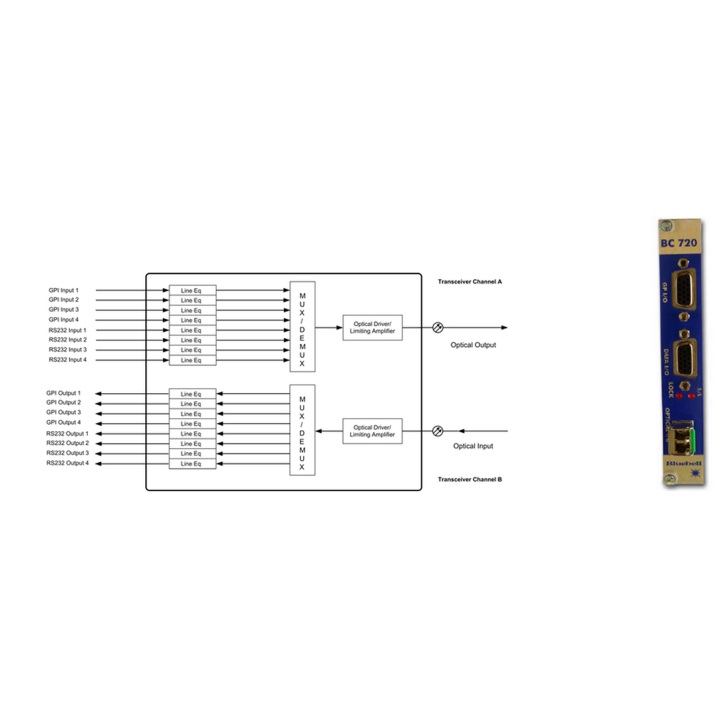

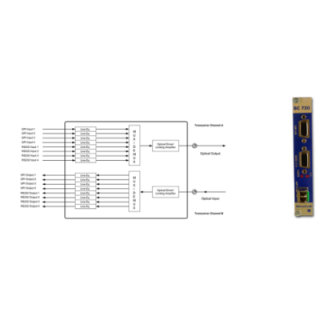

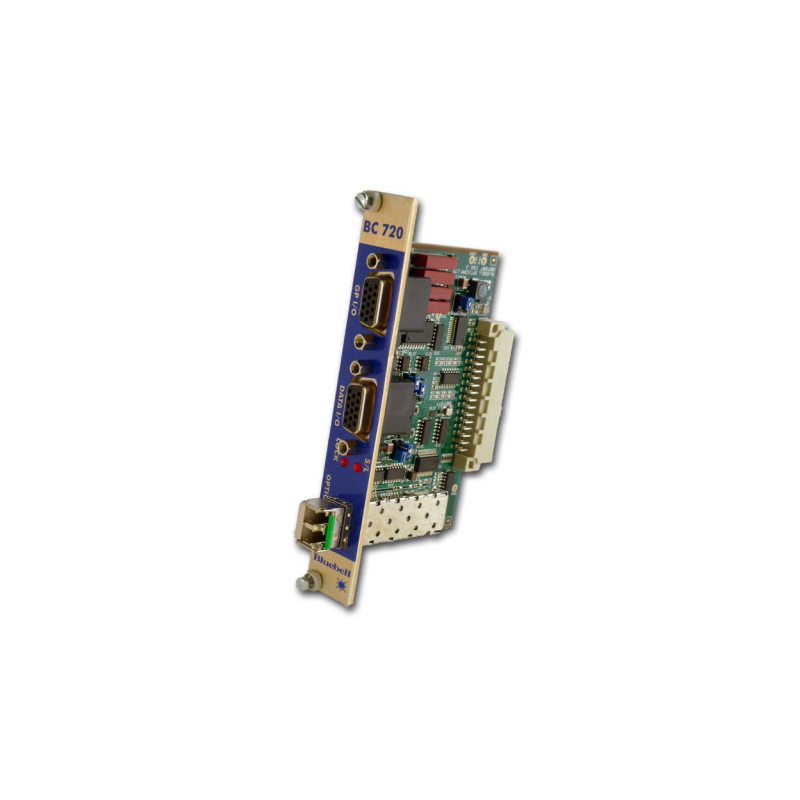

Scheda ricetrasmettitore BC720 GPI e dati GPI, RS232, RS422/485 La BC720 è una scheda ricetrasmettitore che permette la trasmissione e la ricezione di 4 x segnali GPIO indipendenti più 4 x segnali livello RS232 o RS422/485 tramite cavo in fibra ottica utilizzando due lunghezze d'onda indipendenti.
I 4 x segnali di ingresso GPIO sono ingressi di livello TTL con le 4 x uscite GPIO fornite tramite chiusura di contatto relè isolato.
La BC720 funzionerà anche in modalità mista permettendo collegamenti RS232 verso RS422/485, eliminando la necessità di convertitori di modalità esterni.
Tutte le schede Bluebell sono progettate per mantenere una massima integrità del percorso del segnale offrendo un eccellente trasporto ottico senza jitter.
La BC720 è disponibile in versioni multimodali e monomodali per adattarsi a qualsiasi applicazione in fibra.
La BC720 occupa un singolo slot nel chassis rack 19" BC100-3RU che può contenere fino a 15 schede a singolo slot.
Questa doppia funzionalità permette di trasmettere o ricevere fino a 30 canali video da un singolo chassis 3RU.
Il monitoraggio dei segnali e delle schede viene realizzato tramite il monitoraggio SNMP della scheda di rete BM101.
In alternativa, gli allarmi GP-Output possono essere attivati tramite il modulo BM100. Per applicazioni standalone, la BC720 può essere alloggiata in un case individuale robusto.



Specifica



Ingresso elettrico



Connettore

Connettore sub-D 15 pin

Numero

4 x ingressi GPIO livello TTL

Modalità operativa



1) RS232**

4 x RS232

2) RS422/485

2 x RS485 Full Duplex 1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex 1 x RS422/485 Full Duplex

Uscita elettrica



Connettore

Connettore sub-D 15 pin

Numero

4 x uscite GPIO tramite chiusura di contatto relè isolato 4 x uscite livello RS232 1 x uscita differenziale livello RS422

Modalità operativa



1) RS232

4 x RS232

2) RS422/485

2 x RS485 Full Duplex 1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex 1 x RS422/485 Full Duplex

Ingresso/Uscita ottica



Connettore*

2 x SC/PC femmina Vedere Informazioni per l'ordine

Potenza ottica

-15 dBm @ 1310 nm multimodale -6 dBm @ 1310 nm monomodale

Sensibilità

> – 26 dBm

Specifiche generali della scheda

Profondità:

60 mm

Larghezza:

20 mm 4TE

Altezza:

129 mm (3RU)

Peso:

100 g

Temperatura di funzionamento:

-30 a +70 ºC

Alimentazione:

2,5 W

Rilevamento segnale:

LED acceso in caso di perdita di segnale

Conformità



EMI/RFI:

Conforme alla direttiva 89/336/CEE

Elettrico:

Conforme alle norme EN 61000-6-1, EN61000-6-2

Sicurezza laser

Conforme ai prodotti laser di Classe 1 24 CFR 1040.10 & 1040.11

RoHS:

Conforme alla direttiva 2002/95/CE
* Vedere Informazioni per l'ordine
Legenda
/xx
Utilizzare /RC per relè GPI chiuso = GPO chiuso
Utilizzare /RP per relè GPI chiuso = GPO aperto
** La scheda può anche funzionare in modalità mista dove i segnali RS232 si collegano a un'apparecchiatura remota che funziona in modalità RS485 (o RS422).
