Hybrides SMPTE-Dual-Channel-Alternativ-Anschlusskit - Wird in Verbindung mit 2 x Shax-CCU verwendet; Ermöglicht den Anschluss von 2 hybrid-fiberkompatiblen Kameras an die CCU über Standard-Glasfasernetze.
... mehr erfahren
Visuals Preis
7.790,10 CHF o. MwSt.

8.421,10 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

Bluebell Hybrid SMPTE Dual-Channel Alternative Connection Kit
ShaxX-DUAL-XX
Hybrid SMPTE Dual-Channel Alternative Connection Kit.
Wird in Verbindung mit 2 x Shax-CCU verwendet;
Ermöglicht es, 2 Hybrid-Glasfaser-Kameras über Standard-Glasfasernetzwerke mit der CCU zu verbinden.
Die Stromversorgung wird in das Hybridkabel eingespeist.
Das ShaxX-System von Bluebell wurde entwickelt, um Broadcast-Kameras mit Standard-SMPTE 304M-Hybridsteckverbindern Stromeinspeisung zu bieten, wodurch sie über das Hybridkabel ferngespeist werden können.
Der ShaxX-DUAL ermöglicht es, zwei Kameras von einer einzigen Netzstromversorgung über ihre eigenen individuellen Hybridkabel zu speisen.
Die Stromversorgung kann eingespeist und zur entfernten Kamera übertragen werden, die bis zu 300 m entfernt sein kann.
In Kombination mit dem Shax-CCU können Kameras remote über gewöhnliche Singlemode-Glasfasernetzwerke eingesetzt werden, die in einem Stadion vorhanden sein können.
Der Shax-DUAL ist per Schalter zwischen den wichtigsten Kameraherstellern wählbar für eine einfache Bereitstellung.
Dieses System ermöglicht es dem Benutzer, das Hybrid-Glasfaser/Kupfer-Kabel zwischen Kamera und CCU durch ein Standard-Glasfaserkabel zu ersetzen und alle Kommunikation und Signale weiterzuleiten.
Dies befreit die Kamera von der Notwendigkeit, an eine lokale Netzstromversorgung angeschlossen zu sein.
Das ShaxX/Shax-System ist perfekt für Stadien, Arenen und Konzerthallen, die über vorinstallierte Glasfasernetzwerke verfügen.

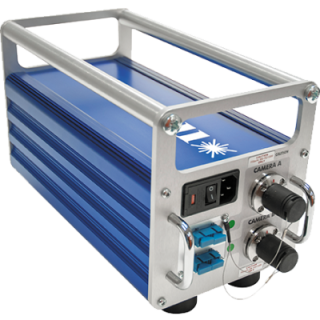

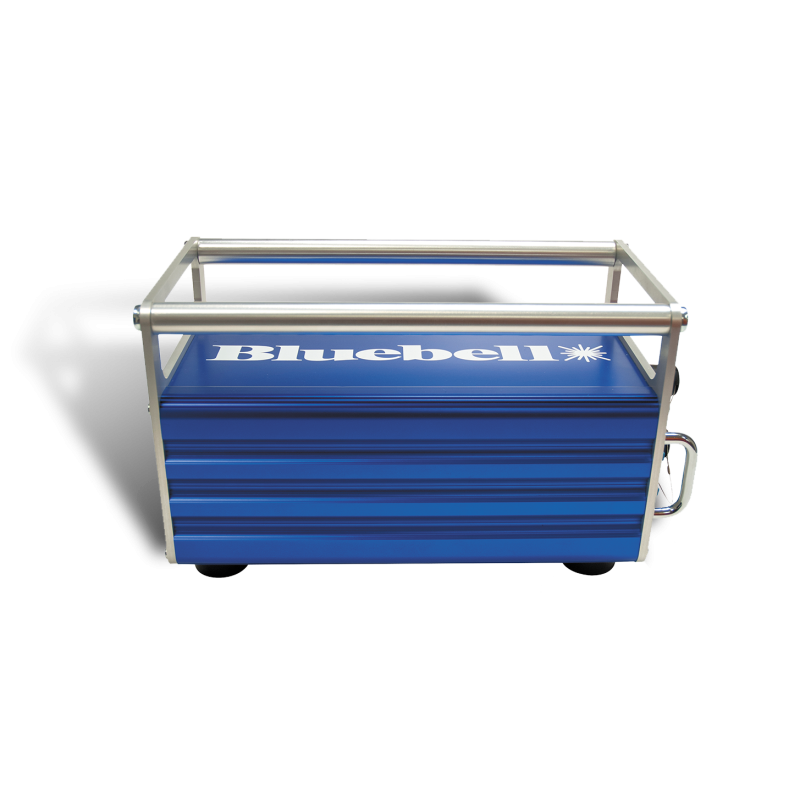

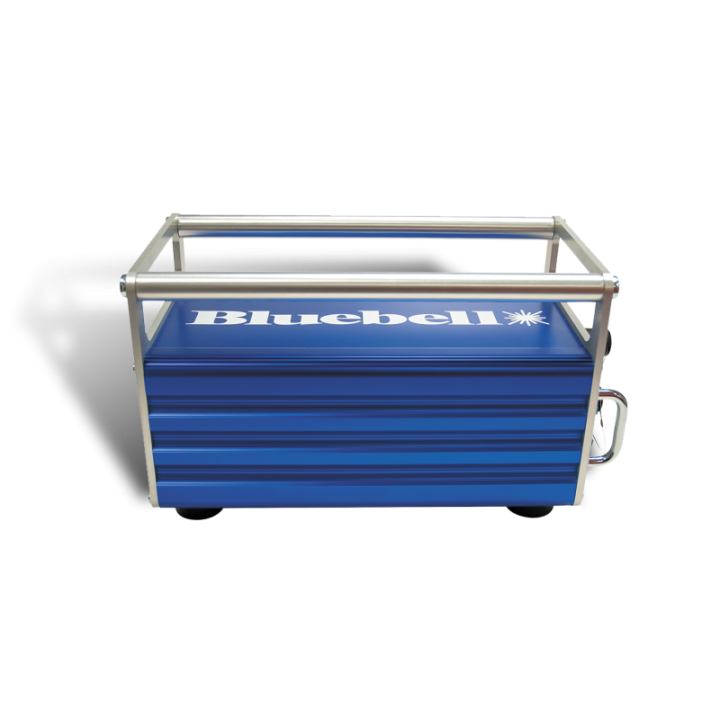

Der ShaxX-DUAL ist in einem robusten und verstärkten Aluminiumgehäuse untergebracht, ideal geeignet für Außenrundfunk- und schnelle Bereitstellungsanwendungen.
Der ShaxX kann auch mit den Multi-Format-Schnittstellen der BC-Serie kombiniert werden, um Signale mehrerer Kameras über ein einziges Kabel zu transportieren.
Dies kann helfen, die Montage- und Installationszeit zu reduzieren und zu vereinfachen.
Wenden Sie sich an das Verkaufsbüro für weitere Informationen über verfügbare Optionen.

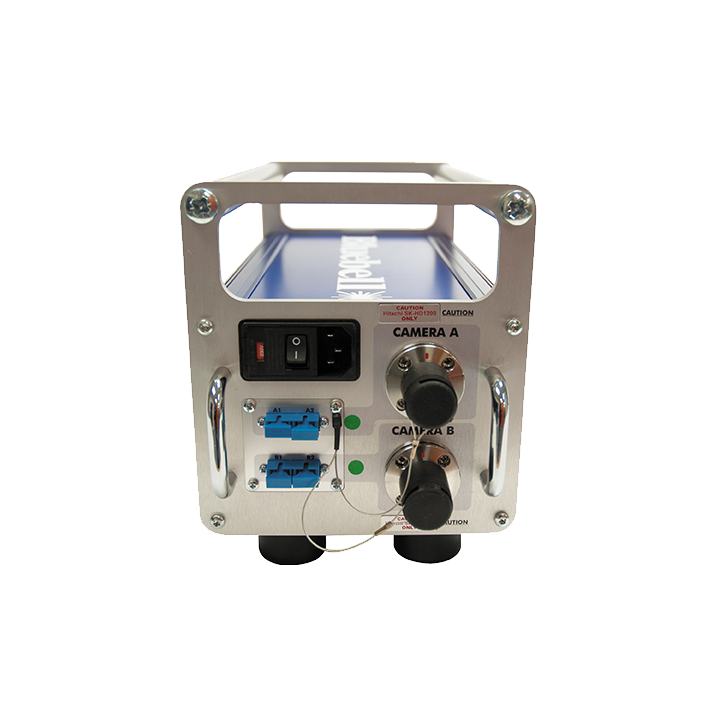

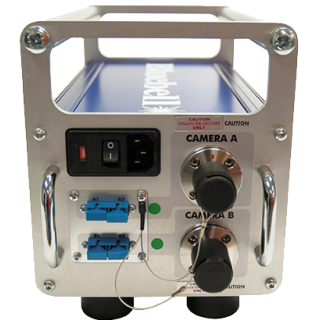

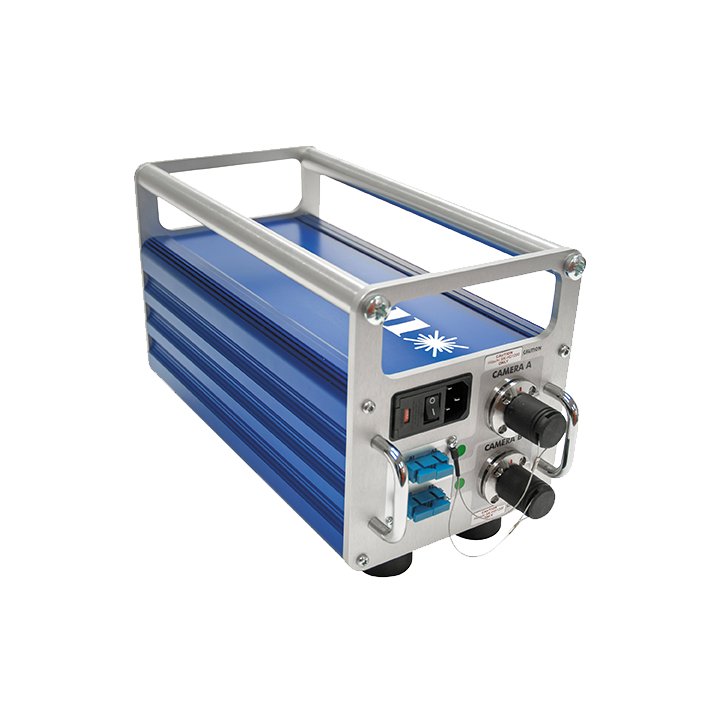

Die LEDs an der Vorderseite geben sofortiges Feedback über den Betriebszustand der Verbindung zwischen jeder Kamera und CCU.



Spezifikation



ShaxX-DUAL
Optische E/A

Kameraseite

Steckverbinder

2 x Lemo PHW 3K.93C freie Buchse

Wellenlänge

Unabhängig

Optische E/A



Steckverbinder

2 x ST Buchse, SC, FC pro Kamera
Siehe Bestellinformationen

Wellenlänge

Unabhängig

Optischer Verlust

< 1 dB pro Ende

Netzeingang



IEC-Netzeingang

Wählbare IP-Schutzklasse 115 oder 230 V AC.

Allgemeine Spezifikationen

Abmessungen

320 x 200 x 170mm mit Griffen
320 x 135 x 170mm ohne Griffe.

Betriebstemperatur:

-20 bis +60 °C

CCU-Versorgungsspannung

36 V DC und 240 V AC

Gewicht

7,5 kg

Konformität



EMI/RFI:

Konform mit Richtlinie 89/336/EWG

Elektrisch:

Konform mit Normen EN 61000-6-1, EN61000-6-2

RoHS:

Konform mit Richtlinie 2002/95/EG

IP-Schutzklasse

IP50
*Schlüssel /XX
Ersetzen Sie -XX durch -ST für ST/PC-Steckverbinder
Ersetzen Sie -XX durch -FC für FC/PC-Steckverbinder
Ersetzen Sie -XX durch -SC für SC/PC-Steckverbinder.
Hinweis: ST ist der bevorzugte Standard-Lagerartikel. Für Alternativen wenden Sie sich an das Verkaufsbüro.
*Hinweis:

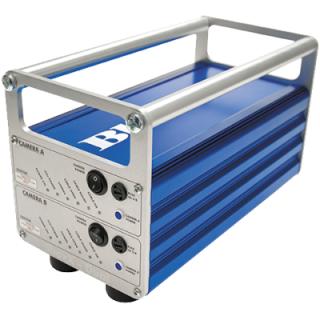

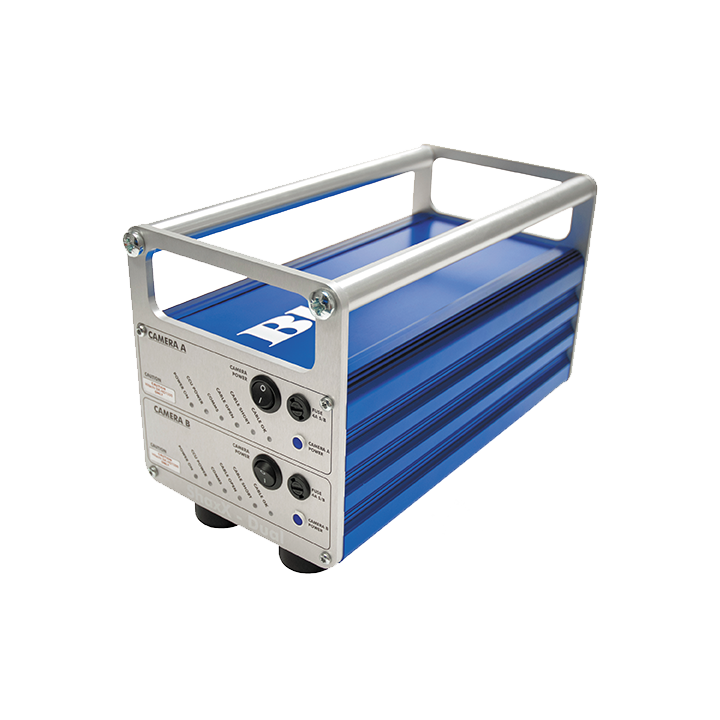

Die Geräte werden im Multi-Kamera-Format als Standard-Werksoption geliefert. Ein individueller Frontschalter für jeden Kanal ermöglicht es dem Benutzer, für Sony-, Hitachi- und Ikegami-Kameras zu justieren. Alle Shax- und ShaxX-Geräte sind derzeit mit folgenden kompatibel:
Sony HDC-900/950/1000/1500/1700/2500
Wenden Sie sich an das Verkaufsbüro für Kompatibilität mit HDC-4300- und F55-Kameras
Kompatibilität mit Hitachi CU-HD1200-Kamera
Ikegami HDK-97GX Wenden Sie sich an das Verkaufsbüro für andere Kameratypen oder Hersteller.
