Kit di connessione alternativa ibrida SMPTE a doppio canale - Utilizzato in combinazione con 2 x Shax-CCU; Consente a 2 telecamere compatibili con fibra ibrida di essere collegate al CCU tramite reti in fibra standard.
... scopri di più
Prezzi Visuals
7.790,10 CHF IVA escl.

8.421,10 CHF IVA inclusa

Su ordinazione
  • Consegna
    • Spedito entro 2-3 settimane
  • Ritiro in negozio
    • Disponibile in 2-3 settimane

Kit di connessione alternativa ibrida SMPTE a doppio canale Bluebell
ShaxX-DUAL-XX
Kit di connessione alternativa ibrida SMPTE a doppio canale.
Utilizzato in combinazione con 2 x Shax-CCU ;
Permette a 2 telecamere a fibra ibrida di essere collegate al CCU tramite reti di fibre standard.
L'alimentazione è inserita nel cavo ibrido.
Il sistema ShaxX di Bluebell è stato progettato per fornire un'inserzione di alimentazione alle telecamere broadcast dotate di connettori ibridi standard SMPTE 304M, permettendo loro di essere alimentate a distanza tramite il cavo ibrido.
Il ShaxX-DUAL permette a due telecamere di essere alimentate da un'unica alimentazione di rete tramite i loro cavi ibridi individuali.
L'alimentazione può essere inserita e trasferita alla telecamera remota che può essere posizionata fino a 300m.
Quando combinato con il Shax-CCU, le telecamere possono essere implementate a distanza utilizzando la rete di fibra ottica monomodale ordinaria che può esistere in uno stadio.
Il Shax-DUAL è selezionabile tramite interruttore tra i principali produttori di telecamere per una facile implementazione.
Questo sistema permette all'utente di sostituire il cavo ibrido fibra/rame tra la telecamera e il CCU con un cavo in fibra standard e di ritrasmettere tutte le comunicazioni e i segnali.
Questo libera la telecamera dalla necessità di essere collegata a un'alimentazione di rete locale.
Il sistema ShaxX/Shax è perfetto per stadi, arene e sale concerti che dispongono di reti di fibre preinstallate.

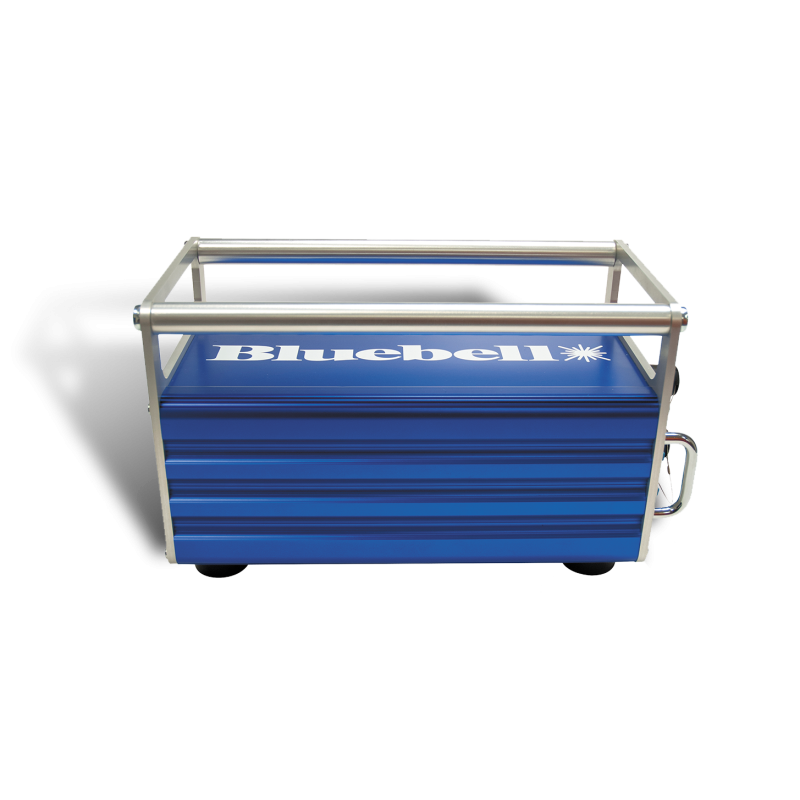

Il ShaxX-DUAL è racchiuso in un robusto e rinforzato involucro in alluminio, idealmente adatto per applicazioni broadcast esterne e implementazione rapida.
Il ShaxX può anche essere combinato con le interfacce multi-formato della serie BC per trasportare i segnali di più telecamere su un singolo cavo.
Questo può aiutare a ridurre e semplificare i tempi di montaggio e installazione.
Contattare l'ufficio vendite per informazioni aggiuntive sulle opzioni disponibili.

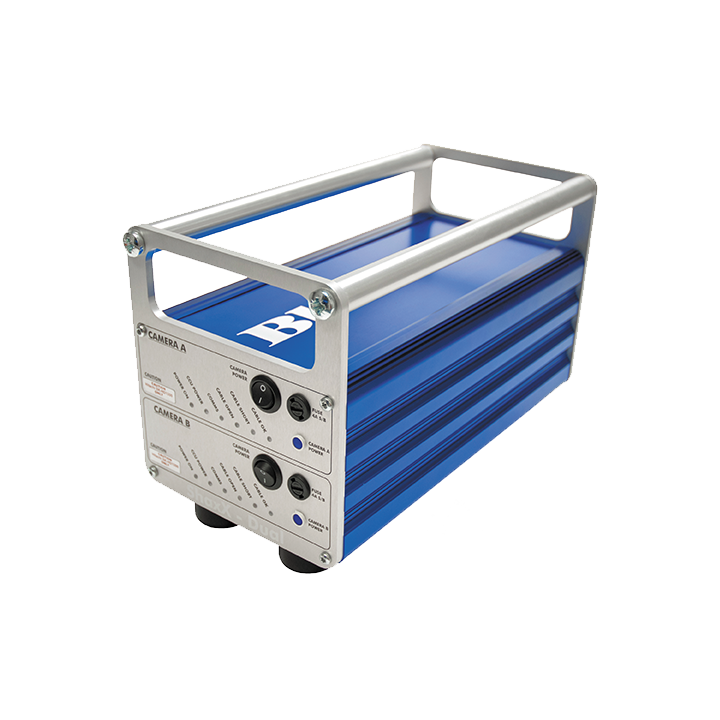

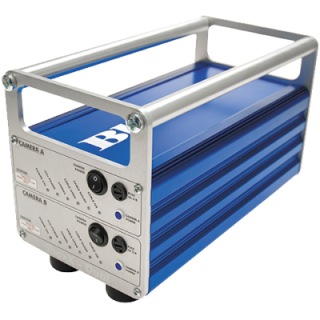

I LED del pannello frontale forniscono un feedback istantaneo sullo stato operativo del collegamento tra ogni telecamera e CCU.



Specifica



ShaxX-DUAL
I/O ottico

Lato telecamera

Connettore

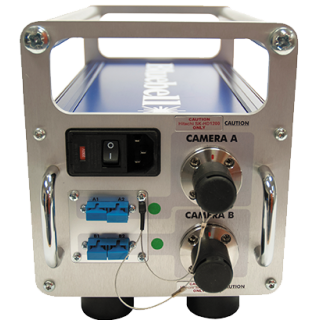

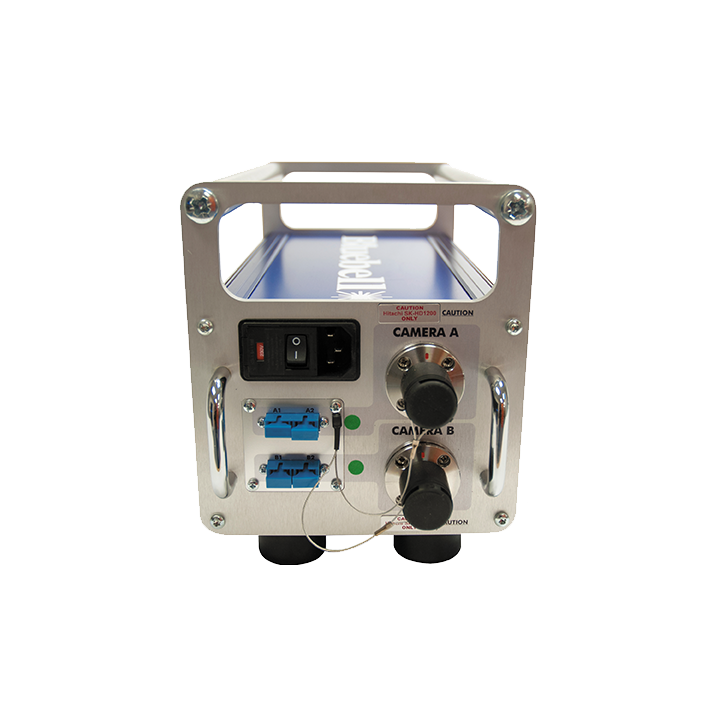

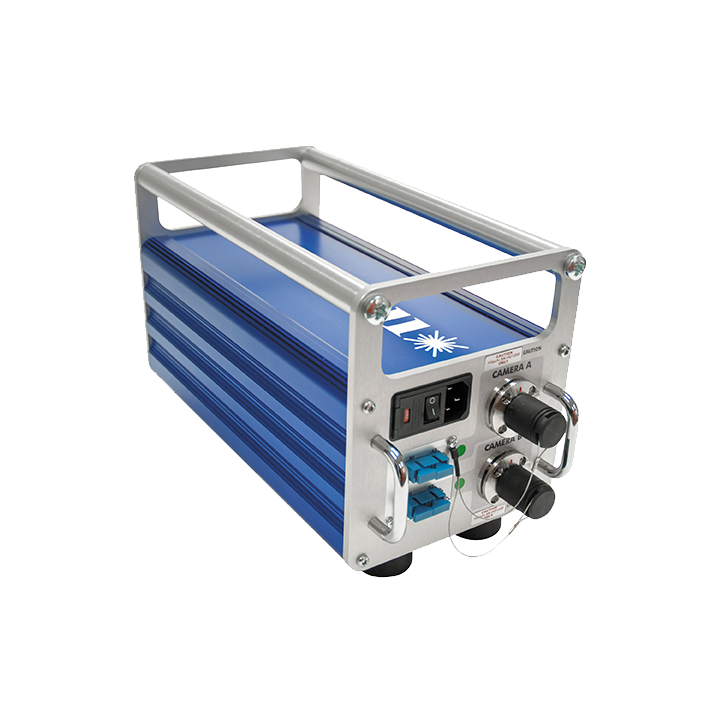

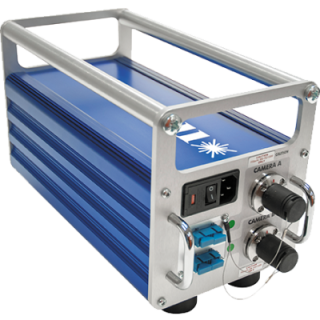

2 x Lemo PHW 3K.93C Presa libera

Lunghezza d'onda

Indipendente

I/O ottico



Connettore

2 x ST femmina, SC, FC per telecamera
Vedere le informazioni per l'ordine

Lunghezza d'onda

Indipendente

Perdita ottica

< 1 dB per estremità

Ingresso di rete



Ingresso di rete IEC

Indice IP selezionabile 115 o 230 V ca.

Specifiche generali

Dimensioni

320 x 200 x 170mm con maniglie
320 x 135 x 170mm senza maniglie.

Temp. di funzionamento :

-20 a +60 °C

Tensione di alimentazione CCU

36 V cc e 240 V ca

Peso

7,5 kg

Conformità



EMI/RFI :

Conforme alla direttiva 89/336/CEE

Elettrico :

Conforme alle norme EN 61000-6-1, EN61000-6-2

RoHS :

Conforme alla direttiva 2002/95/CE

Indice IP

IP50
*Chiave /XX
Sostituire -XX con -ST per il/i connettore/i ST/PC
Sostituire -XX con -FC per il/i connettore/i FC/PC
Sostituire -XX con -SC per il/i connettore/i SC/PC.
N.B. ST è l'articolo standard preferito a magazzino. Per le alternative, contattare l'ufficio vendite.
*Nota :
Le unità sono fornite in formato multi-telecamera come opzione standard di fabbrica. Un interruttore del pannello frontale individuale per ogni canale permette all'utente di regolare per telecamere Sony, Hitachi e Ikegami. Tutte le unità Shax e ShaxX sono attualmente compatibili con i seguenti :
Sony HDC-900/950/1000/1500/1700/2500
Contattare l'ufficio vendite per la compatibilità con telecamere HDC-4300 e F55
Compatibilità con telecamera Hitachi CU-HD1200
Ikegami HDK-97GX Contattare l'ufficio vendite per altri tipi di telecamere o produttori.
