SMPTE Hybrid Alternativ-Anschlussset - Wird in Verbindung mit Shax-CCU verwendet und ermöglicht es, Kameras mit Hybridfaser über Standard-Glasfasernetze mit der CCU zu verbinden.
... mehr erfahren
Visuals Preis
3.926,10 CHF o. MwSt.

4.244,11 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

Bluebell ShaxX-XX - SMPTE Hybrid-Alternativanschluss-Kit
ShaxX-XX
SMPTE Hybrid-Alternativanschluss-Kit – Wird in Verbindung mit Shax-CCU verwendet, ermöglicht es Hybrid-Glasfaser-Kameras, über Standard-Glasfasernetze mit dem CCU verbunden zu werden.
Die Stromversorgung wird in das Hybridkabel eingespeist.
ShaxX SMPTE Hybrid-Alternativanschluss-Kit für Stromeinspeisung Das ShaxX-System von Bluebell wurde entwickelt, um eine Stromeinspeisung für Übertragungskameras mit Standard-SMPTE 304M-Hybrid-Steckern bereitzustellen, wodurch sie über das Hybridkabel ferngespeist werden können.
Das ShaxX ermöglicht es, die Kamera von einer Netzstromversorgung zu speisen, die sich entfernt von der Kamera befindet.
Die Stromversorgung kann eingespeist und zur entfernten Kamera übertragen werden, die bis zu 300 m entfernt sein kann.
In Kombination mit dem Shax-CCU können Kameras über das gewöhnliche Singlemode-Glasfasernetz remote eingesetzt werden, das in einem Stadion vorhanden sein kann.
Dieses System ermöglicht es dem Benutzer, das Hybrid-Glasfaser-/Kupferkabel zwischen Kamera und CCU durch ein Standard-Glasfaserkabel zu ersetzen und alle Kommunikationen und Signale weiterzuleiten.
Dies befreit die Kamera von der Verbindung zu einer lokalen Netzstromversorgung.
Das ShaxX/Shax-System ist perfekt für Stadien, Arenen und Konzerthallen, die über vorinstallierte Glasfasernetze verfügen.

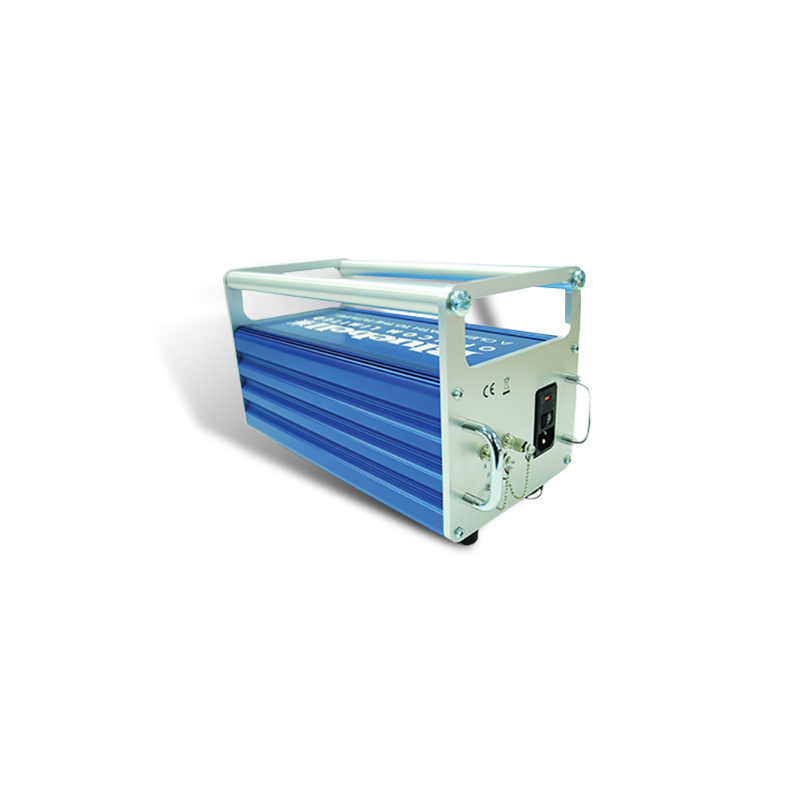

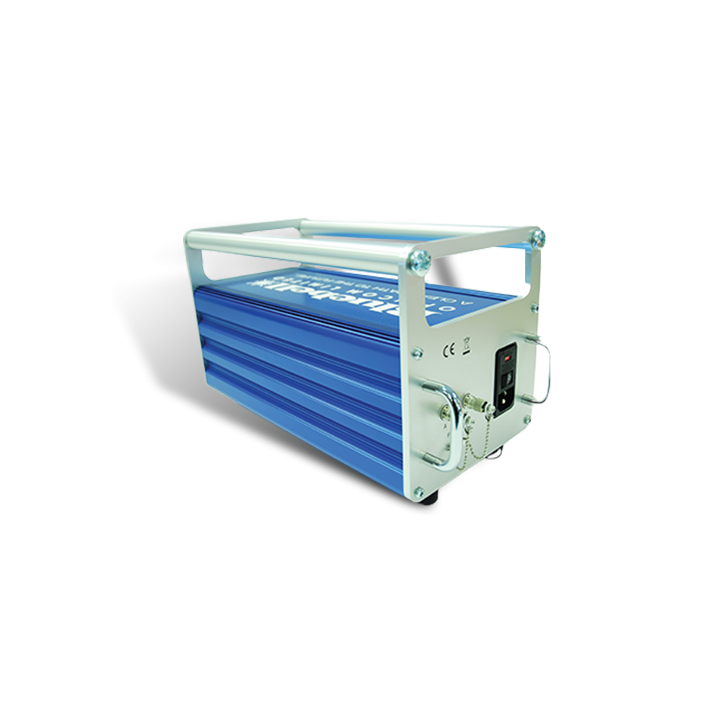

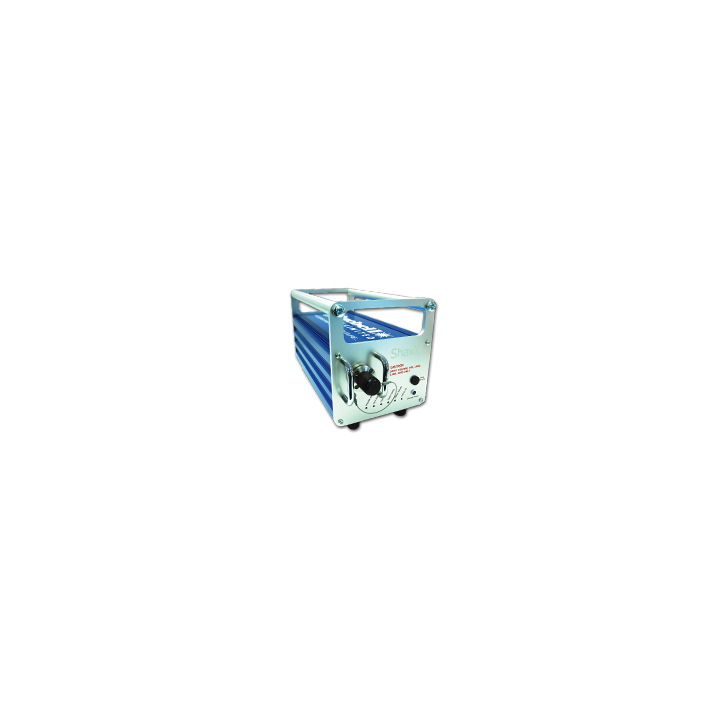

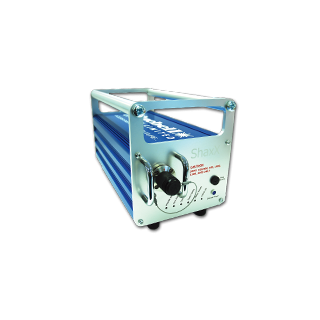

Das ShaxX ist in einem robusten und verstärkten Aluminiumgehäuse untergebracht, das ideal für Außenübertragungsanwendungen und schnelle Bereitstellung geeignet ist.
Das ShaxX kann auch mit den Multi-Format-Schnittstellen der BC-Serie kombiniert werden, um Signale von mehreren Kameras über ein einziges Kabel zu übertragen.
Dies kann helfen, die Montage- und Installationszeit zu reduzieren und zu vereinfachen.
Kontaktieren Sie das Verkaufsbüro für weitere Informationen über verfügbare Optionen.

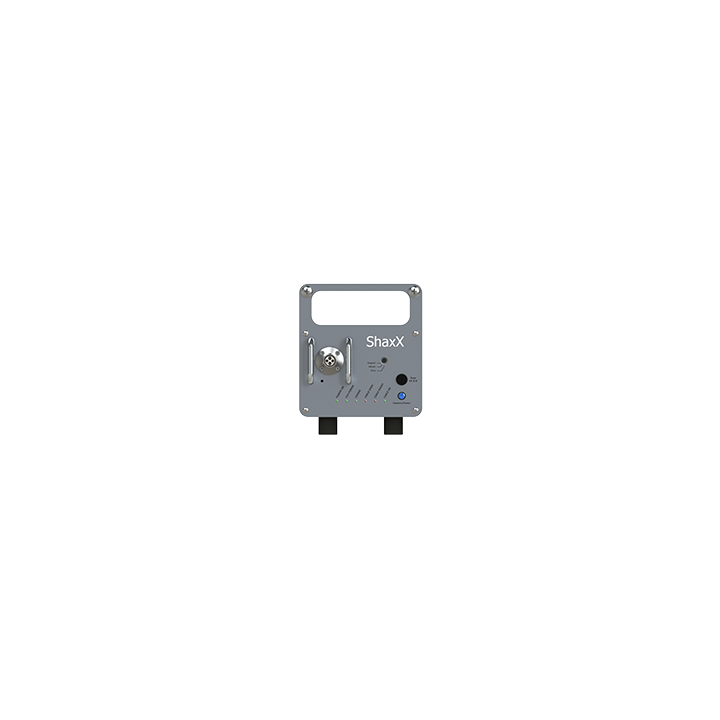

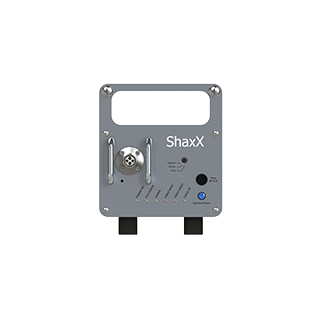

Die LEDs auf der Frontplatte geben sofortiges operatives Feedback über den Zustand der Verbindung zwischen jeder Kamera und CCU.



Spezifikation



Optische E/A

Kameraseite

Stecker

1 x Freie Buchse Lemo PHW 3K.93C

Wellenlänge

Unabhängig

Optische E/A



Stecker*

2 x Buchse SC, LC, FC
Siehe Bestellinformationen

Wellenlänge

Unabhängig

Optischer Verlust

< 1 dB pro Ende

Netzeingang



IEC-Netzeingang

Wählbarer IP-Schutzgrad 115 oder 230 V AC.

Konformität



EMI/RFI

Konform mit 89/336/EWG

Elektrisch

Konform mit EN 61000-6-1, EN61000-6-2

RoHS

Konform mit Richtlinie 2002/95/EG

IP-Schutzgrad

IP50

Allgemeine Spezifikationen

Abmessungen

320 x 200 x 170 mm mit Griffen

320 x 135 x 170 mm ohne Griffe

Betriebstemperatur:

-20 bis +60 °C

CCU-Versorgungsspannung

36 V DC und 240 V AC

Gewicht

7,5 kg
*Legende /XX
Ersetzen Sie -XX durch -ST für ST/PC-Stecker
Ersetzen Sie -XX durch -FC für FC/PC-Stecker
Ersetzen Sie -XX durch -SC für SC/PC-Stecker.
Hinweis: ST ist der bevorzugte Standard-Lagerartikel. Für Alternativen kontaktieren Sie das Verkaufsbüro.
*Hinweis:
Die Einheiten werden im Multi-Kamera-Format als werkseitige Standardoption geliefert. Ein individueller Frontschalter für jeden Kanal ermöglicht es dem Benutzer, für Sony-, Hitachi- und Ikegami-Kameras zu justieren. Alle Shax- und ShaxX-Einheiten sind derzeit mit folgenden kompatibel:
Sony HDC-900/950/1000/1500/1700/2500
Kontaktieren Sie das Verkaufsbüro für Kompatibilität mit HDC-4300- und F55-Kameras
Kompatibilität mit Hitachi CU-HD1200-Kamera
Ikegami HDK-97GX Kontaktieren Sie das Verkaufsbüro für andere Kameratypen oder -hersteller.
