Kit di connessione alternativa SMPTE Hybrid - Utilizzato in combinazione con Shax-CCU, permette alle telecamere dotate di fibra ibrida di essere collegate al CCU tramite reti in fibra standard.
... scopri di più
Prezzi Visuals
3.926,10 CHF IVA escl.

4.244,11 CHF IVA inclusa

Su ordinazione
  • Consegna
    • Spedito entro 2-3 settimane
  • Ritiro in negozio
    • Disponibile in 2-3 settimane

Bluebell ShaxX-XX - Kit di connessione alternativa ibrida SMPTE
ShaxX-XX
Kit di connessione alternativa ibrida SMPTE – Utilizzato in combinazione con Shax-CCU consente alle telecamere a fibra ibrida di essere collegate al CCU tramite reti in fibra standard.
L'alimentazione viene inserita nel cavo ibrido.
Kit di connessione alternativa ibrida ShaxX SMPTE per inserimento alimentazione Il sistema ShaxX di Bluebell è stato progettato per fornire un inserimento di alimentazione alle telecamere di trasmissione dotate di connettori ibridi SMPTE 304M standard, consentendo loro di essere alimentate a distanza tramite il cavo ibrido.
Il ShaxX consente alla telecamera di essere alimentata da un'alimentazione di rete situata a distanza dalla telecamera.
L'alimentazione può essere inserita e trasferita alla telecamera remota che può essere posizionata fino a 300 m di distanza.
Quando combinato con il Shax-CCU, le telecamere possono essere distribuite a distanza utilizzando la rete in fibra ottica monomodale ordinaria che può esistere in uno stadio.
Questo sistema consente all'utente di sostituire il cavo ibrido fibra/rame tra la telecamera e il CCU con un cavo in fibra standard e di trasferire tutte le comunicazioni e i segnali.
Questo libera la telecamera dall'essere collegata a un'alimentazione di rete locale.
Il sistema ShaxX/Shax è perfetto per stadi, arene e sale concerti che dispongono di reti in fibra preinstallate.

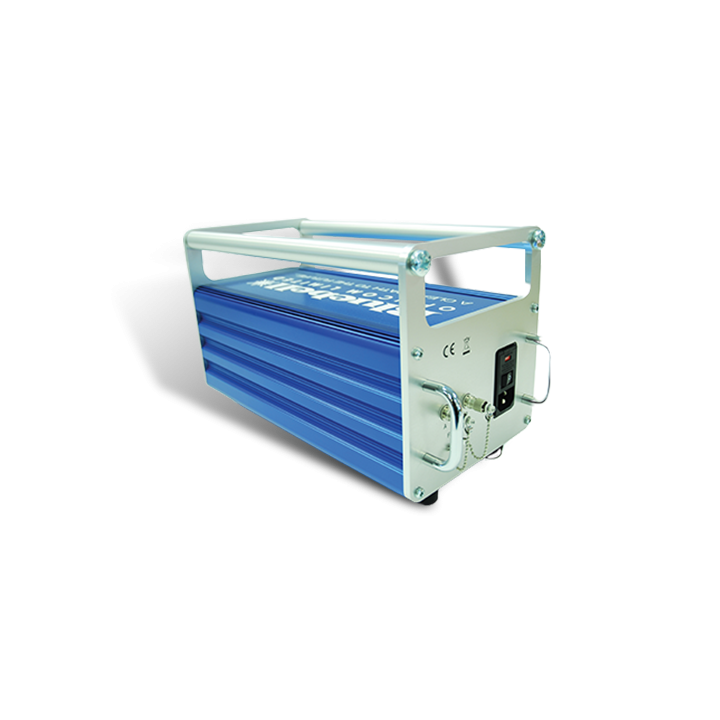

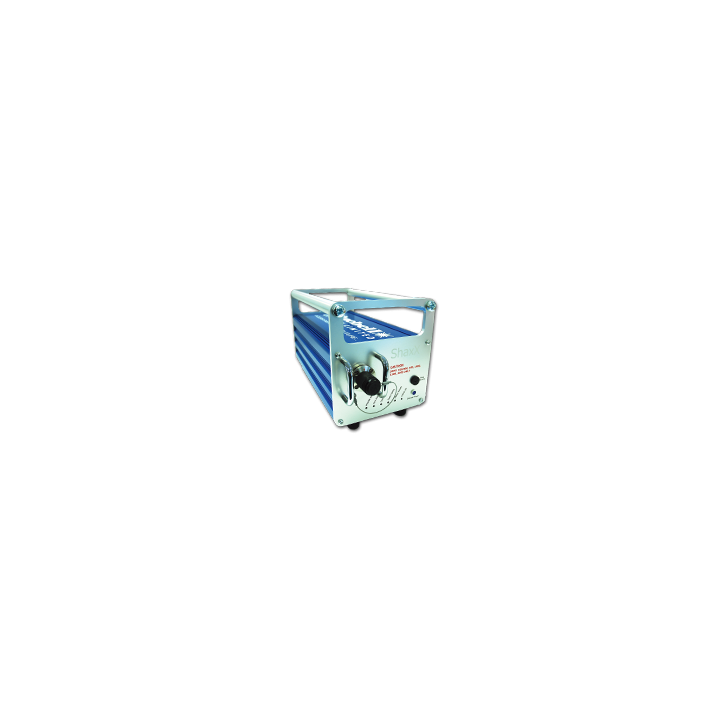

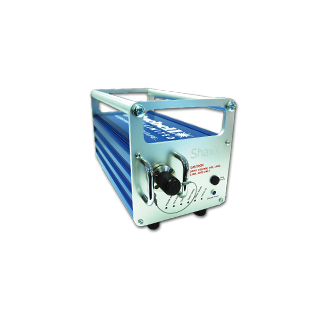

Il ShaxX è racchiuso in un robusto involucro in alluminio rinforzato, idealmente adatto per applicazioni di trasmissione esterna e distribuzione rapida.
Il ShaxX può anche essere combinato con le interfacce multiformato della serie BC per trasportare i segnali di più telecamere su un singolo cavo.
Questo può aiutare a ridurre e semplificare i tempi di montaggio e installazione.
Contattare l'ufficio vendite per informazioni aggiuntive sulle opzioni disponibili.

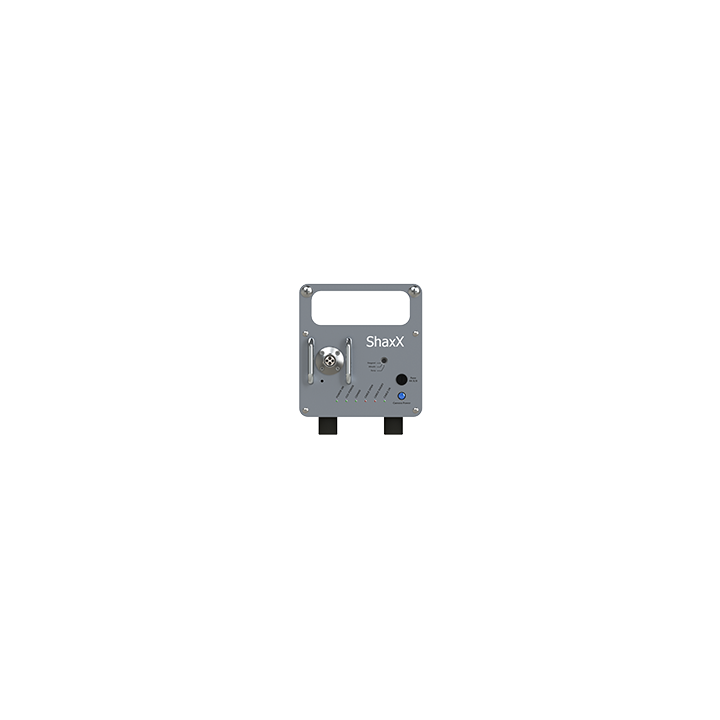

I LED del pannello frontale forniscono un feedback operativo istantaneo sullo stato del collegamento tra ogni telecamera e CCU.



Specifica



I/O ottico

Lato telecamera

Connettore

1 x Presa libera Lemo PHW 3K.93C

Lunghezza d'onda

Indipendente

I/O ottico



Connettore*

2 x femmina SC, LC, FC
Vedere le informazioni per l'ordine

Lunghezza d'onda

Indipendente

Perdita ottica

< 1 dB per estremità

Ingresso di rete



Ingresso di rete IEC

Indice IP selezionabile 115 o 230 V ca.

Conformità



EMI/RFI

Conforme a 89/336/CEE

Elettrico

Conforme alle norme EN 61000-6-1, EN61000-6-2

RoHS

Conforme alla direttiva 2002/95/CE

Indice IP

IP50

Specifiche generali

Dimensioni

320 x 200 x 170 mm con maniglie

320 x 135 x 170 mm senza maniglie

Temperatura di funzionamento:

da -20 a +60 °C

Tensione di alimentazione CCU

36 V cc e 240 V ca

Peso

7,5 kg
*Legenda /XX
Sostituire -XX con -ST per il/i connettore/i ST/PC
Sostituire -XX con -FC per il/i connettore/i FC/PC
Sostituire -XX con -SC per il/i connettore/i SC/PC.
N.B. ST è l'articolo standard preferito a magazzino. Per le alternative, contattare l'ufficio vendite.
*Nota:
Le unità sono fornite in formato multicamera come opzione standard di fabbrica. Un interruttore del pannello frontale individuale per ogni canale consente all'utente di regolare per telecamere Sony, Hitachi e Ikegami. Tutte le unità Shax e ShaxX sono attualmente compatibili con i seguenti:
Sony HDC-900/950/1000/1500/1700/2500
Contattare l'ufficio vendite per la compatibilità con le telecamere HDC-4300 e F55
Compatibilità con la telecamera Hitachi CU-HD1200
Ikegami HDK-97GX Contattare l'ufficio vendite per altri tipi o produttori di telecamere.
