Kit de connexion alternative SMPTE Hybrid - Utilisé en conjonction avec Shax-CCU, il permet aux caméras équipées de fibre hybride d'être connectées au CCU via des réseaux de fibre standard.
... en savoir plus
Prix Visuals
3 926,10 CHF HT

4 244,11 CHF TTC

Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

Bluebell ShaxX-XX - Kit de connexion alternative hybride SMPTE
ShaxX-XX
Kit de connexion alternative hybride SMPTE – Utilisé en conjonction avec Shax-CCU permet aux caméras à fibre hybride d'être connectées au CCU via des réseaux de fibres standard.
L'alimentation est insérée dans le câble hybride.
Kit de connexion alternative hybride SMPTE ShaxX pour insertion d'alimentation Le système Bluebell ShaxX a été conçu pour fournir une insertion d'alimentation aux caméras de diffusion équipées de connecteurs hybrides SMPTE 304M standard, leur permettant ainsi d'être alimentées à distance via le câble hybride.
Le ShaxX permet à la caméra d'être alimentée depuis une alimentation secteur située à distance de la caméra.
L'alimentation peut être insérée et transférée vers la caméra distante qui peut être située jusqu'à 300 m.
Lorsqu'il est combiné avec le Shax-CCU, les caméras peuvent être déployées à distance en utilisant des réseaux de fibres optiques monomodes ordinaires qui peuvent exister dans un stade.
Ce système permet à l'utilisateur de remplacer le câble hybride fibre/cuivre entre la caméra et le CCU par un câble fibre standard et de relayer toutes les communications et signaux.
Cela libère la caméra d'être connectée à une alimentation secteur locale.
Le système ShaxX/Shax est parfait pour les stades, arènes et salles de concert qui disposent de réseaux de fibres préinstallés.

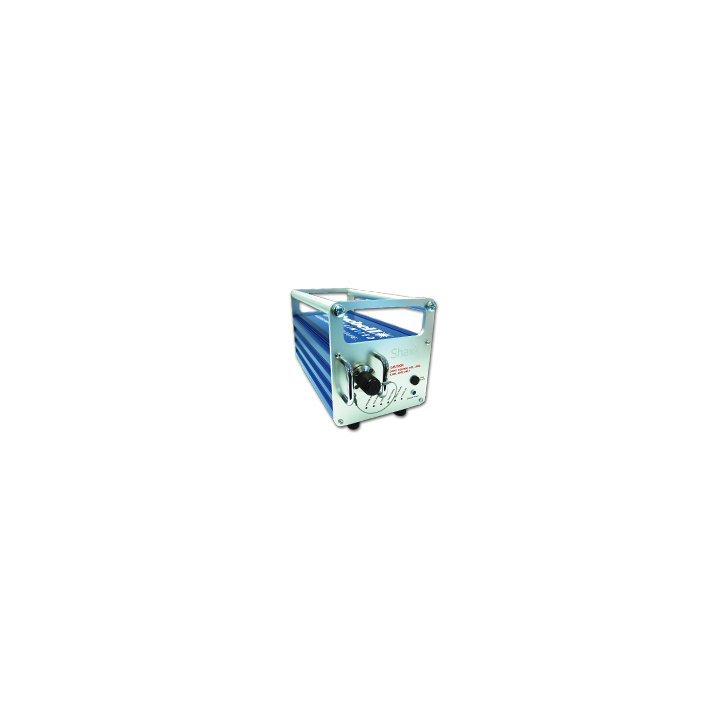

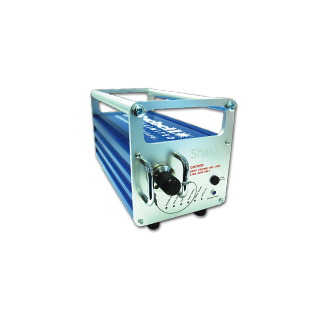

Le ShaxX est enfermé dans un boîtier en aluminium robuste et renforcé, idéalement adapté aux applications de diffusion extérieure et au déploiement rapide.
Le ShaxX peut également être combiné avec les interfaces multi-formats de la série BC pour transporter les signaux de plusieurs caméras sur un seul câble.
Cela peut aider à réduire et simplifier le temps de configuration et d'installation.
Contactez le bureau de vente pour des informations supplémentaires sur les options disponibles.

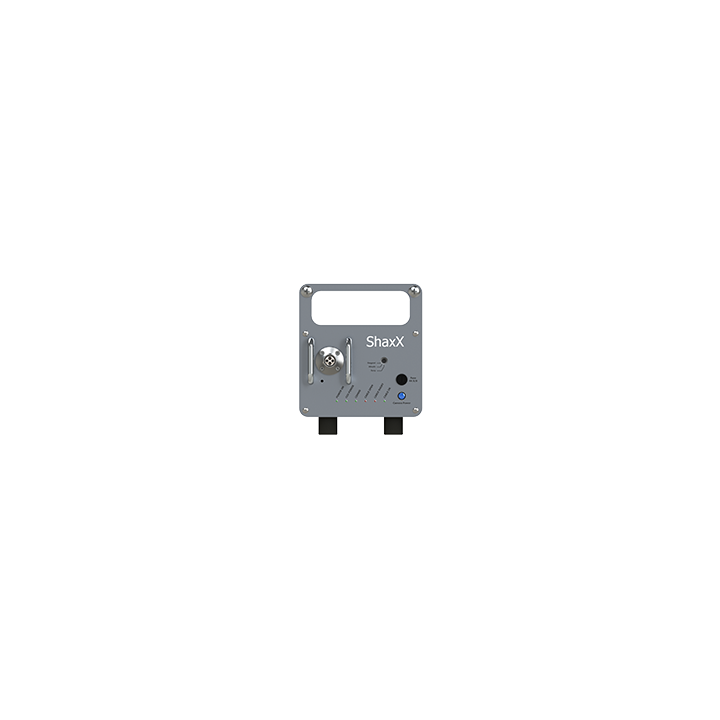

Les LED du panneau avant fournissent un retour opérationnel instantané sur l'état de la liaison entre chaque caméra et CCU.



Spécification



E/S optique

Côté caméra

Connecteur

1 x prise libre Lemo PHW 3K.93C

Longueur d'onde

Indépendant

E/S optique



Connecteur*

2 x SC femelle, LC, FC
Voir informations de commande

Longueur d'onde

Indépendant

Perte optique

< 1 dB par extrémité

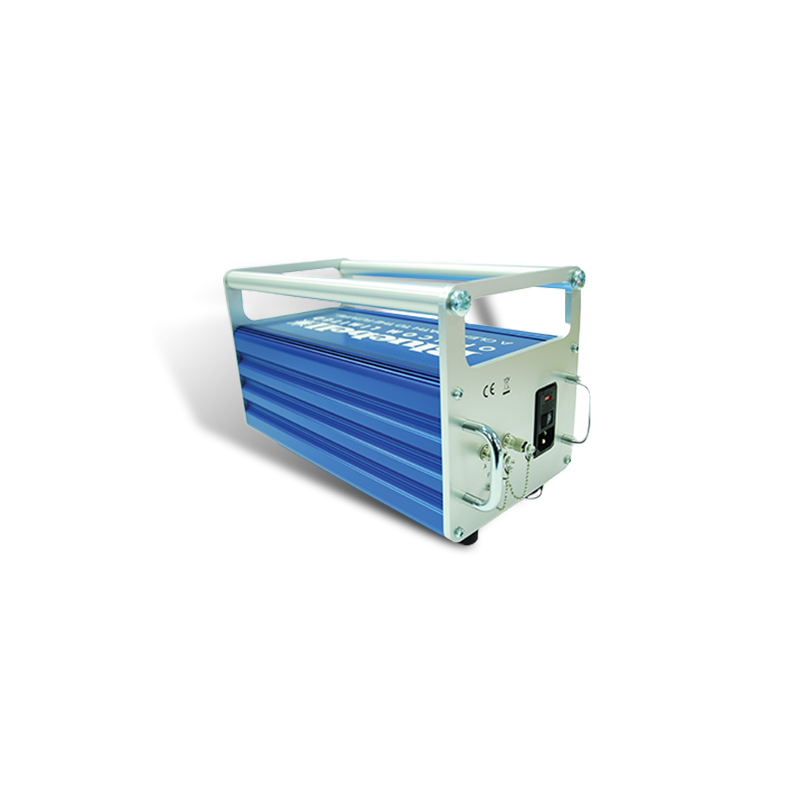

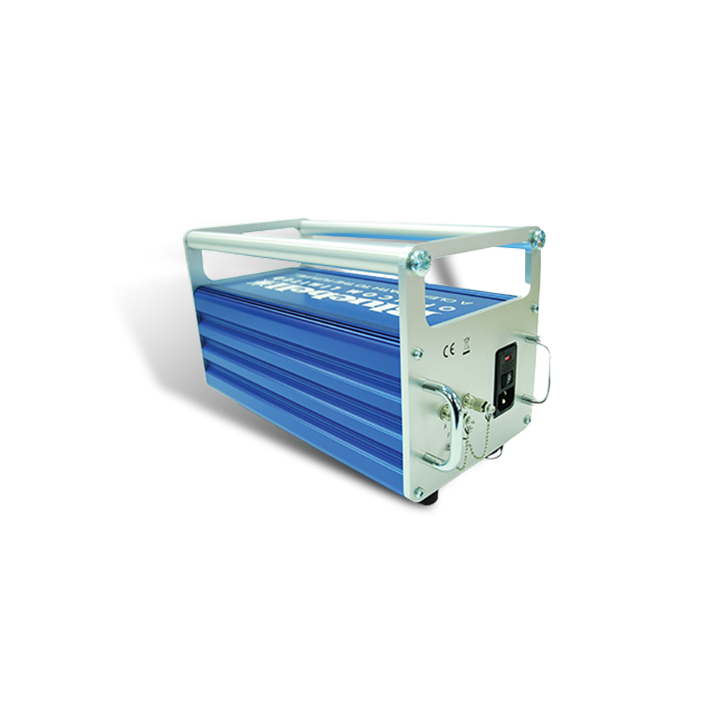

Entrée secteur



Entrée secteur IEC

Indice IP sélectionnable 115 ou 230 V CA.

Conformité



EMI/RFI

Conforme à 89/336/CEE

Électrique

Conforme aux normes EN 61000-6-1, EN61000-6-2

RoHS

Conforme à la directive 2002/95/CE

Indice IP

IP50

Spécifications générales

Dimensions

320 x 200 x 170 mm avec poignées

320 x 135 x 170 mm sans poignées

Température de fonctionnement :

-20 à +60 °C

Tension d'alimentation CCU

36 V CC et 240 V CA

Poids

7,5 kg
*Légende /XX
Remplacez -XX par -ST pour les connecteurs ST/PC
Remplacez -XX par -FC pour les connecteurs FC/PC
Remplacez -XX par -SC pour les connecteurs SC/PC.
N.B. ST est l'article standard préféré en stock. Pour les alternatives, contactez le bureau de vente.
*Remarque :
Les unités sont fournies en format multi-caméras en option d'usine standard. Un commutateur individuel en façade pour chaque canal permet à l'utilisateur de s'adapter aux caméras Sony, Hitachi et Ikegami. Toutes les unités Shax et ShaxX sont actuellement compatibles avec les modèles suivants :
Sony HDC-900/950/1000/1500/1700/2500
Contactez le bureau de vente pour la compatibilité avec les caméras HDC-4300 et F55
Compatibilité caméra Hitachi CU-HD1200
Ikegami HDK-97GX Contactez le bureau de vente pour d'autres types de caméras ou fabricants.
