AJA - 12G-SDI PCIe, x4 Ch I/O, Short Bracket

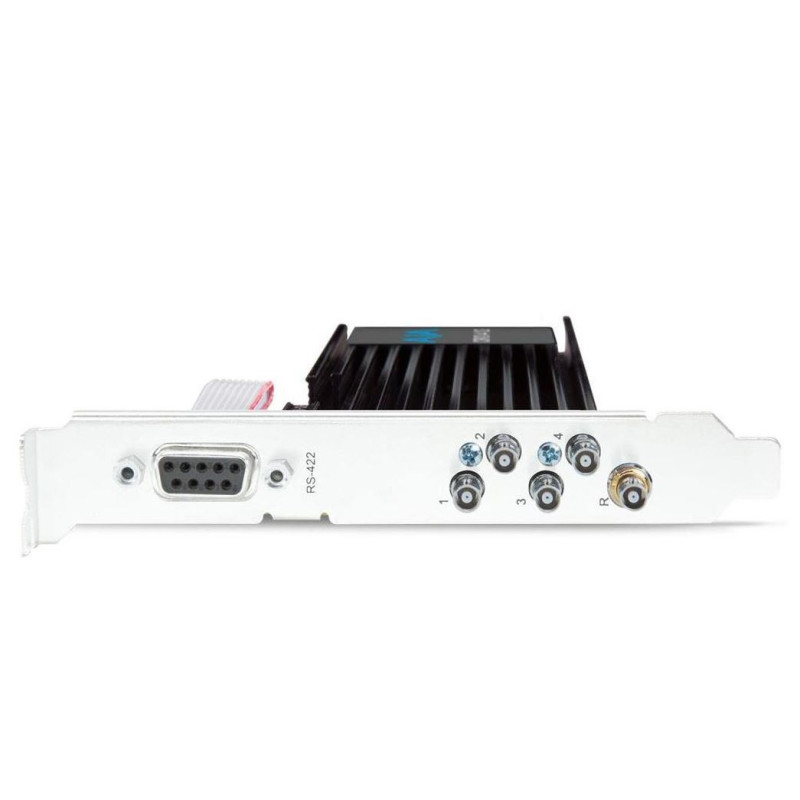

AJA CRV44-12G-R0-11 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket

1018465
0812321032048
AJA CRV44-12G-R0-11 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket
AJA CRV44-12G-R0-11 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket
12G-SDI PCIe, x4 Ch E/S, Support Court, Refroidissement Passif, HDBNC
... en savoir plus
Prix Visuals
3 822,09 CHF HT

4 131,68 CHF TTC

Prix constructeur 4 023,25 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

AJA 12G-SDI PCIe, E/S 4 canaux, équerre courte
Prenez le contrôle des projets les plus exigeants avec la puissance immense du dernier membre de la gamme Corvid. La Corvid 44 12G est la carte E/S PCIe 3.0 8 voies ultra-rapide et compacte d'AJA avec quatre connexions HD-BNC 12G-SDI bidirectionnelles, conçue pour les workflows vidéo et audio les plus exigeants d'aujourd'hui. La Corvid 12G 44 est disponible en plusieurs configurations, y compris pleine hauteur ou profil bas, avec refroidissement passif.
Que vous travailliez avec la 8K/4K/Ultra HD HFR, la 2K/HD, la SD, la couleur profonde et/ou le HDR, profitez de la qualité et de la tranquillité d'esprit qu'apporte la Corvid 44 12G à vos projets. Prenant en charge les espaces colorimétriques 10 bits 4:2:2 et 4:4:4, jusqu'à 12 bits, la Corvid 44 12G offre la capture et la sortie via 12G-SDI, qui est également rétrocompatible avec 6G-SDI, 3G-SDI et 1,5G-SDI. Les ports 12G-SDI bidirectionnels offrent une flexibilité immense pour la capture et la lecture simultanées pour une gamme de solutions.
Carte PCIe E/S 12G-SDI multiformat
La Corvid 44 12G dispose de quatre prises 12G-SDI bidirectionnelles avec une entrée de référence. L'entrée ou la sortie 8K est possible en utilisant quatre câbles 12G-SDI et l'E/S 4K/Ultra HD peut être obtenue avec un seul câble 12G-SDI ou 6G-SDI ou quatre câbles 3G-SDI. L'E/S 2K/HD peut être obtenue avec un seul câble SDI ou un câble SDI double liaison, tout en permettant la capture et la surveillance simultanées via SDI.
Prise en charge flexible des fréquences d'images
La Corvid 44 12G prend en charge les workflows 8K (8192 x 4320) et Ultra HD2 (7680 x 4320) à haute fréquence d'images (HFR) jusqu'à 50/60p pour les applications les plus exigeantes. Les fréquences d'images cinéma de 23,98, 24, 47,95 et 48p sont également prises en charge en 8K, 4K et 2K. Les hautes fréquences d'images ne se limitent pas à la 8K et l'Ultra HD2 avec la Corvid 44 12G, plusieurs entrées et sorties 4K, Ultra HD, 1080p et 720p HD sont également prises en charge à des fréquences d'images allant jusqu'à 50/60p, ce qui rend la Corvid 12G extrêmement flexible pour vos besoins actuels et futurs.
Incrustation matérielle
L'incrustateur matériel en aval intégré permet une superposition facile de graphiques et d'images sur la vidéo d'entrée en temps réel.
Entrée LTC et référence
La Corvid 44 12G fournit une connexion d'entrée LTC/Référence externe commutable à l'arrière de la carte. Une deuxième entrée LTC est disponible sur un connecteur interne pour fournir une référence supplémentaire à la Corvid 44 12G.
RS-422
Une connexion RS-422 intégrée est disponible soit comme connexion externe sur la Corvid 44 12G pleine hauteur, soit comme connexion interne sur la Corvid 44 12G profil bas. Le RS-422 permet le contrôle d'appareils externes pour des captures et transferts précis image par image.




Spécifications



Formats vidéo

(8K) 8192 x 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(UHD2) 7680 x 4320p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(Ultra HD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60

Formats vidéo (suite)

(HD) 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1080i 50, 59,94, 60
(HD) 720p 50, 59,94, 60
(SD) 625i 50
(SD) 525i 59,94

Entrées vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits
4K/Ultra HD 4:4:4 (4x HD BNC)
1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bits, 10 bits et 8 bits
1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bits et 8 bits

Sorties vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits
4K/Ultra HD 4:4:4 (4x HD BNC)
1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bits, 10 bits et 8 bits
1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bits et 8 bits

E/S SDI

Les connexions SDI sont bidirectionnelles
2K/HD, la capture et la surveillance sont simultanées
4K/Ultra HD avec 12G-SDI, la capture et la surveillance sont simultanées.
4K/Ultra HD avec 3G-SDI, les quatre connexions doivent être utilisées soit en entrée soit en sortie.
8K/UHD2 avec 12G-SDI, les connexions doivent être utilisées soit en entrée soit en sortie.
Remarque : Lorsque les connexions sont configurées pour 12G-SDI ou 6G-SDI, seuls les formats Ultra HD/4K/UHD2/8K sont pris en charge

Entrées audio numériques

16 canaux, audio SDI intégré 24 bits et 16 bits, fréquence d'échantillonnage 48 kHz, synchrone

Sorties audio numériques

16 canaux, audio SDI intégré 24 bits, fréquence d'échantillonnage 48 kHz, synchrone

Incrustateur en aval

Prend en charge les graphiques avec canal alpha sur vidéo, cache ou mémoire tampon d'image ou contenu de mémoire tampon d'image sur vidéo entrante ou cache jusqu'à Ultra HD/4K

Référence

Noir analogique (1V) ou Sync composite (2 ou 4V) ou Sync HD Tri-Level (1V) via 1x HD-BNC sur équerre PCIe
L'entrée de référence est terminée à 75 Ohms lorsque Genlock est réglé sur Ref In

Timecode

Entrée timecode LTC via connecteur 2 broches sur carte PCIe

Interface électrique

PCIe 3.0 8 voies

Contrôle de machine

RS-422, protocole Sony 9 broches via connecteur sur carte PCIe

Bruit

Ultra-silencieux (pratiquement inaudible)
Le refroidissement passif nécessite un flux d'air minimum de 150 LFM (pieds linéaires par minute) à 30°C dans l'hôte/châssis

Alimentation

25W typique, 32W maximum
Connecteur d'alimentation ATX PC interne

Température de fonctionnement sûre

0 à 40°C (32 à 104°F)

Température de stockage sûre (hors tension)

-40 à 60°C (-40 à 140°F)

Humidité relative de fonctionnement

10-90% sans condensation

Altitude de fonctionnement

<3 000 mètres (<10 000 pieds)

Dimensions (L x P x H)

19 x 178 x 80 mm (0,75 x 7,0 x 3,15")

Poids

0,6 lb (0,3 kg)



12G-SDI PCIe, x4 Ch E/S, Support Court, Refroidissement Passif, HDBNC
