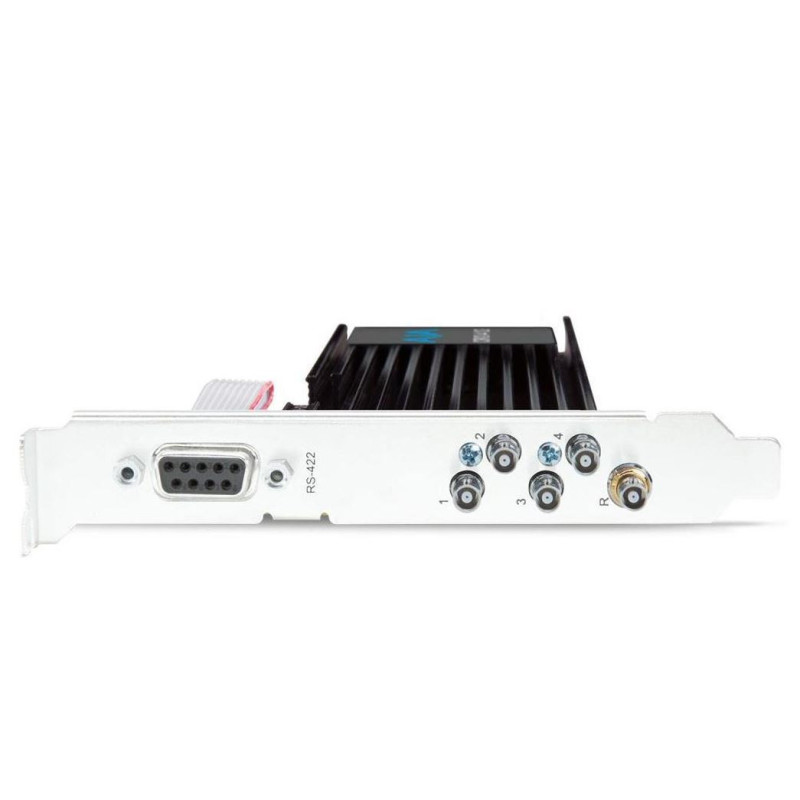

AJA CRV44-12G-R0-11 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket

1018465
0812321032048
AJA CRV44-12G-R0-11 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket
AJA CRV44-12G-R0-11 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket
12G-SDI PCIe, x4 Ch I/O, Supporto Corto, Raffreddamento Passivo, HDBNC
... scopri di più
Prezzi Visuals
3.822,09 CHF IVA escl.

4.131,68 CHF IVA inclusa

Prezzo del produttore 4 023,25 CHF IVA escl.
Su ordinazione
  • Consegna
    • Spedito entro 2-3 settimane
  • Ritiro in negozio
    • Disponibile in 2-3 settimane

AJA 12G-SDI PCIe, I/O a 4 canali, staffa corta
Prendi il controllo dei progetti più impegnativi grazie all'immensa potenza dell'ultimo membro della gamma Corvid. La Corvid 44 12G è la scheda di I/O PCIe 3.0 a 8 corsie ultra-veloce e compatta di AJA con quattro connessioni HD-BNC 12G-SDI bidirezionali, progettata per i flussi di lavoro video e audio più esigenti di oggi. La Corvid 12G 44 è disponibile in diverse configurazioni, inclusi altezza completa o profilo basso, con raffreddamento passivo.
Che tu stia lavorando con HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour e/o HDR, goditi la qualità e la tranquillità che la Corvid 44 12G porta ai tuoi progetti. Supportando gli spazi colore 10 bit 4:2:2 e 4:4:4, fino a 12 bit, la Corvid 44 12G offre acquisizione e uscita tramite 12G-SDI, che è anche retrocompatibile con 6G-SDI, 3G-SDI e 1.5G-SDI. Le porte 12G-SDI bidirezionali offrono un'enorme flessibilità per l'acquisizione e il trasferimento simultanei per una gamma di soluzioni.
Scheda di I/O PCIe 12G-SDI multi-formato
La Corvid 44 12G dispone di quattro prese 12G-SDI bidirezionali con un ingresso di riferimento. L'ingresso o l'uscita 8K è possibile utilizzando quattro cavi 12G-SDI e l'I/O 4K/Ultra HD può essere realizzato con un singolo cavo 12G-SDI o 6G-SDI o quattro cavi 3G-SDI. L'I/O 2K/HD può essere realizzato con un singolo cavo SDI o un cavo SDI dual link, consentendo al contempo l'acquisizione e il monitoraggio simultanei tramite SDI.
Supporto flessibile della frequenza di fotogrammi
La Corvid 44 12G supporta i flussi di lavoro 8K (8192 x 4320) e Ultra HD2 (7680 x 4320) ad alta frequenza di fotogrammi (HFR) fino a 50/60p per le applicazioni più esigenti. Le frequenze di fotogrammi cinematografiche di 23.98, 24, 47.95 e 48p sono anche supportate in 8K, 4K e 2K. Le alte frequenze di fotogrammi non sono limitate a 8K e Ultra HD2 con la Corvid 44 12G, sono supportati anche ingressi e uscite multipli 4K, Ultra HD, 1080p e 720p HD a frequenze di fotogrammi fino a 50/60p, rendendo la Corvid 12G estremamente flessibile per le tue esigenze attuali e future.
Keying hardware
Il keyer hardware a valle integrato consente una facile sovrapposizione di grafica e immagini sul video in ingresso in tempo reale.
Ingresso LTC e riferimento
La Corvid 44 12G fornisce una connessione di ingresso LTC/Riferimento esterno commutabile sul retro della scheda. Un secondo ingresso LTC è disponibile su un connettore interno per fornire un riferimento aggiuntivo alla Corvid 44 12G.
RS-422
Una connessione RS-422 integrata è disponibile sia come connessione esterna sulla Corvid 44 12G ad altezza completa, sia come connessione interna sulla Corvid 44 12G a profilo basso. L'RS-422 consente il controllo di dispositivi esterni per acquisizioni e trasferimenti precisi fotogramma per fotogramma.




Specifiche



Formati video

(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(Ultra HD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Formati video (seguito)

(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

Ingressi video digitali

12G-SDI, SMPTE-2082, 12 bit, 10 bit e 8 bit
6G-SDI, SMPTE-2081, 10 bit e 8 bit
3G-SDI, SMPTE-259/292/296/424/425, 12 bit, 10 bit e 8 bit
4K/Ultra HD 4:4:4 (4x BNC HD)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC HD), 12 bit, 10 bit e 8 bit
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC HD), 10 bit e 8 bit

Uscite video digitali

12G-SDI, SMPTE-2082, 12 bit, 10 bit e 8 bit
6G-SDI, SMPTE-2081, 10 bit e 8 bit
3G-SDI, SMPTE-259/292/296/424, 12 bit, 10 bit e 8 bit
4K/Ultra HD 4:4:4 (4x BNC HD)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC HD), 12 bit, 10 bit e 8 bit
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC HD), 10 bit e 8 bit

I/O SDI

Le connessioni SDI sono bidirezionali
2K/HD, acquisizione e monitoraggio sono simultanei
4K/Ultra HD con 12G-SDI, acquisizione e monitoraggio sono simultanei.
4K/Ultra HD con 3G-SDI, le quattro connessioni devono essere utilizzate per l'ingresso o per l'uscita.
8K/UHD2 con 12G-SDI, le connessioni devono essere utilizzate per l'ingresso o per l'uscita.
Nota: Quando le connessioni sono configurate per 12G-SDI o 6G-SDI, sono supportati solo i formati Ultra HD/4K/UHD2/8K

Ingressi audio digitali

16 canali, audio SDI integrato a 24 bit e 16 bit, frequenza di campionamento 48 kHz, sincrono

Uscite audio digitali

16 canali, audio SDI integrato a 24 bit, frequenza di campionamento 48 kHz, sincrono

Keyer a valle

Supporta grafica con canale alfa su video, cache o framebuffer o contenuto framebuffer su video in ingresso o cache fino a Ultra HD/4K

Riferimento

Nero analogico (1V) o Sync composito (2 o 4V) o Sync HD Tri-Level (1V) tramite 1x HD-BNC su staffa PCIe
L'ingresso di riferimento è terminato a 75 Ohm quando Genlock è impostato su Ref In

Timecode

Ingresso timecode LTC tramite connettore a 2 pin sulla scheda PCIe

Interfaccia elettrica

PCIe 3.0 a 8 corsie

Controllo macchina

RS-422, protocollo Sony a 9 pin tramite connettore su scheda PCIe

Rumore

Ultra-silenzioso (praticamente inudibile)
Il raffreddamento passivo richiede un flusso d'aria minimo di 150 LFM (piedi lineari al minuto) a 30 °C nell'host/chassis

Alimentazione

25W tipico, 32W massimo
Connettore di alimentazione ATX interno PC

Temperatura di funzionamento sicura

0 a 40 °C (32 a 104 °F)

Temperatura di stoccaggio sicura (spento)

-40 a 60 °C (-40 a 140 °F)

Umidità relativa di funzionamento

10-90% senza condensa

Altitudine di funzionamento

<3.000 metri (<10.000 piedi)

Dimensioni (L x P x A)

19 x 178 x 80 mm (0,75 x 7,0 x 3,15")

Peso

0,6 lb (0,3 kg)
