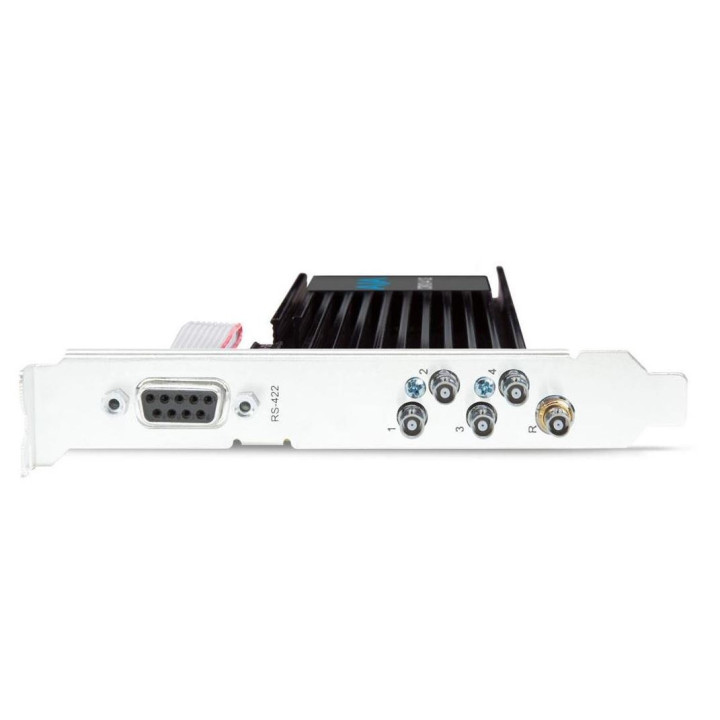

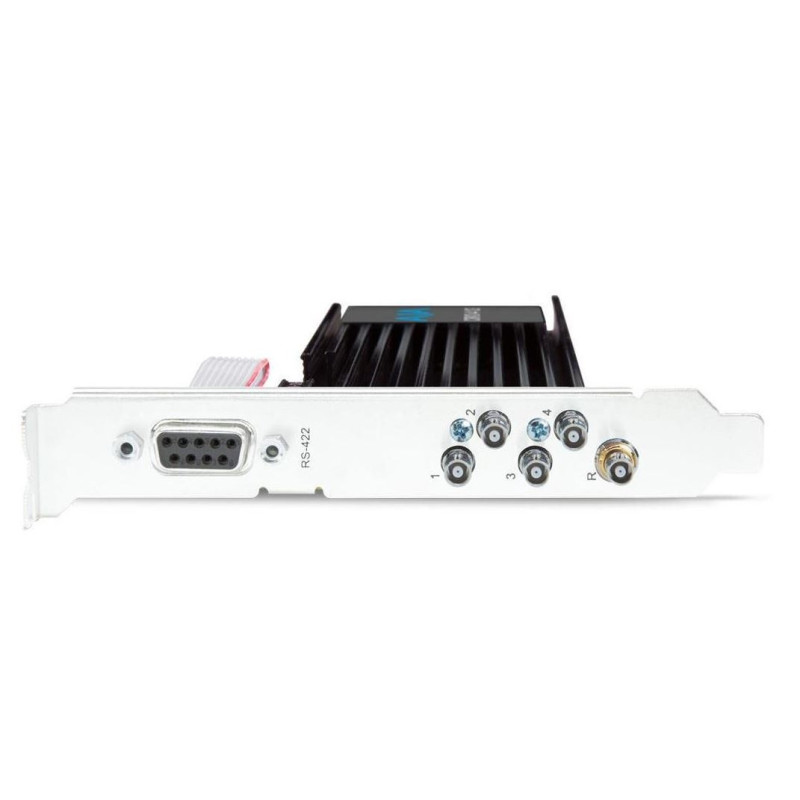

AJA - 12G-SDI PCIe, x4 Ch I/O, Short Bracket

AJA CRV44-12G-R0-02 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket

1018466
0812321032079
AJA CRV44-12G-R0-02 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket
AJA CRV44-12G-R0-02 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket
PCIe 12G-SDI, 4 canaux E/S, Support court, avec ventilateur, sans câbles, HDBNC
... en savoir plus
Prix Visuals
3 758,91 CHF HT

4 063,38 CHF TTC

Prix constructeur 3 956,75 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

Carte PCIe AJA 12G-SDI avec E/S 4 canaux et équerre low-profile
Prenez le contrôle des projets les plus exigeants en utilisant l'immense puissance du dernier membre de la gamme Corvid. Corvid 44 12G est la carte d'E/S PCIe 3.0 8 voies ultra-rapide et compacte d'AJA, dotée de quatre connexions HD-BNC 12G-SDI bidirectionnelles, conçue pour les workflows vidéo et audio les plus exigeants d'aujourd'hui. Corvid 12G 44 est disponible en plusieurs configurations, notamment pleine hauteur ou low-profile, avec refroidissement actif.
Que vous travailliez avec HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour et/ou HDR, profitez de la qualité et de la tranquillité d'esprit qu'apporte Corvid 44 12G à vos projets. Prenant en charge les espaces colorimétriques 10 bits 4:2:2 et 4:4:4, jusqu'à 12 bits, Corvid 44 12G offre la capture et la sortie via 12G-SDI, également rétrocompatible avec 6G-SDI, 3G-SDI et 1.5G-SDI. Les ports 12G-SDI bidirectionnels offrent une immense flexibilité pour la capture et la transmission simultanées pour une gamme de solutions.
Carte d'E/S PCIe 12G-SDI multi-formats
Corvid 44 12G dispose de quatre prises 12G-SDI bidirectionnelles avec une entrée de référence.
Prise en charge flexible de la fréquence d'images
Corvid 44 12G prend en charge les workflows 8K (8192 x 4320) et Ultra HD2 (7680 x 4320) à fréquence d'images élevée (HFR) jusqu'à 50/60p pour les applications les plus exigeantes. Les fréquences d'images cinématographiques de 23.98, 24, 47.95 et 48p sont également prises en charge pour la 8K, 4K et 2K. Les fréquences d'images élevées ne sont pas limitées à la 8K et Ultra HD2 avec Corvid 44 12G, plusieurs entrées et sorties 4K, Ultra HD, 1080p et 720p HD sont également prises en charge à des fréquences d'images allant jusqu'à 50/60p, ce qui rend Corvid 12G extrêmement flexible pour vos besoins actuels et futurs.
Incrustation matérielle
L'incrustateur matériel en aval intégré permet une superposition facile de graphiques et d'images sur la vidéo d'entrée en temps réel.
Entrée LTC et Référence
Corvid 44 12G fournit une connexion d'entrée LTC/Référence externe commutable à l'arrière de la carte. Une deuxième entrée LTC est disponible sur un connecteur interne pour fournir une référence supplémentaire à Corvid 44 12G.
RS-422
Une connexion RS-422 intégrée est disponible soit comme connexion externe sur la Corvid 44 12G pleine taille, soit comme connexion interne sur la Corvid 44 12G low-profile. Le RS-422 permet le contrôle d'appareils externes pour des captures et des transferts image par image précis.




Spécifications



Formats vidéo

(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(Ultra HD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Formats vidéo (suite)

(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

Entrées vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits
4K/Ultra HD 4:4:4 (4x HD BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bits, 10 bits et 8 bits
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bits et 8 bits

Sorties vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits
4K/Ultra HD 4:4:4 (4x HD BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bits, 10 bits et 8 bits
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bits et 8 bits

E/S SDI

Les connexions SDI sont bidirectionnelles
2K/HD, la capture et la surveillance sont simultanées
4K/Ultra HD avec 12G-SDI, la capture et la surveillance sont simultanées.
4K/Ultra HD avec 3G-SDI, les quatre connexions doivent être utilisées soit en entrée, soit en sortie.
8K/UHD2 avec 12G-SDI, les connexions doivent être utilisées soit en entrée, soit en sortie.

Entrées audio numériques

Audio SDI intégré 16 canaux, 24 bits et 16 bits, fréquence d'échantillonnage 48 kHz, synchrone

Sorties audio numériques

Audio SDI intégré 16 canaux, 24 bits, fréquence d'échantillonnage 48 kHz, synchrone

Incrustateur en aval

Prend en charge les graphiques avec canal alpha sur vidéo, cache ou mémoire tampon d'images ou contenu de mémoire tampon d'images sur vidéo entrante ou cache jusqu'à Ultra HD/4K

Référence

Noir analogique (1 V) ou Sync composite (2 ou 4 V) ou Sync tri-niveau HD (1 V) via 1x HD-BNC sur équerre PCIe

L'entrée de référence est terminée à 75 ohms lorsque Genlock est réglé sur Ref In

Timecode

Entrée timecode LTC via connecteur à 2 broches sur carte PCIe

Interface électrique

PCIe 3.0 8 voies

Commandes de machine

RS-422, protocole Sony 9 broches via connecteur sur carte PCIe

Bruit

<50 dBA (pondération A à 1 m en champ libre)

Alimentation

25 W typique, 32 W maximum
Connecteur d'alimentation ATX PC interne

Température de fonctionnement sûre

0 à 40 °C (32 à 104 °F)

Température de stockage sûre (hors tension)

-40 à 60 °C (-40 à 140 °F)

Humidité relative de fonctionnement

10-90 % sans condensation

Altitude de fonctionnement

<3 000 mètres (<10 000 pieds)

Dimensions (L x P x H)

19 x 178 x 80 mm (0,75 x 7,0 x 3,15 pouces)

Poids

0,3 kg (0,6 lb)
