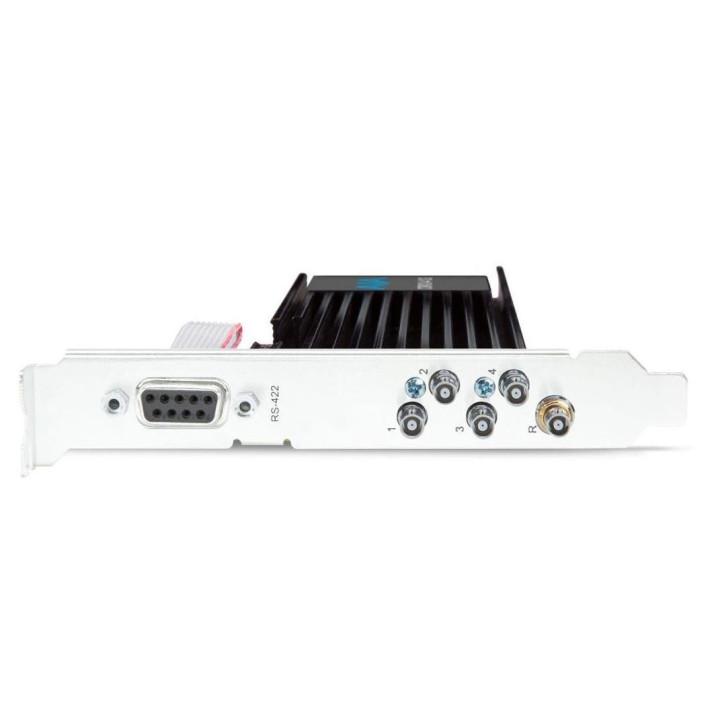

Scheda PCIe AJA 12G-SDI con I/O a 4 canali e staffa low-profile
Prendete il controllo dei progetti più esigenti utilizzando l'immensa potenza dell'ultimo membro della gamma Corvid. Corvid 44 12G è la scheda di I/O PCIe 3.0 8 corsie ultra-veloce e compatta di AJA, dotata di quattro connessioni HD-BNC 12G-SDI bidirezionali, progettata per i flussi di lavoro video e audio più esigenti di oggi. Corvid 12G 44 è disponibile in diverse configurazioni, tra cui altezza piena o low-profile, con raffreddamento attivo.
Che stiate lavorando con HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour e/o HDR, godete della qualità e della tranquillità che Corvid 44 12G porta ai vostri progetti. Supportando gli spazi colore 10 bit 4:2:2 e 4:4:4, fino a 12 bit, Corvid 44 12G offre la cattura e l'uscita tramite 12G-SDI, anche retrocompatibile con 6G-SDI, 3G-SDI e 1.5G-SDI. Le porte 12G-SDI bidirezionali offrono un'immensa flessibilità per la cattura e la trasmissione simultanee per una gamma di soluzioni.
Scheda di I/O PCIe 12G-SDI multi-formato
Corvid 44 12G dispone di quattro prese 12G-SDI bidirezionali con un ingresso di riferimento.
Supporto flessibile della frequenza di fotogrammi
Corvid 44 12G supporta i flussi di lavoro 8K (8192 x 4320) e Ultra HD2 (7680 x 4320) ad alta frequenza di fotogrammi (HFR) fino a 50/60p per le applicazioni più esigenti. Le frequenze di fotogrammi cinematografiche di 23.98, 24, 47.95 e 48p sono anche supportate per 8K, 4K e 2K. Le frequenze di fotogrammi elevate non sono limitate a 8K e Ultra HD2 con Corvid 44 12G, molteplici ingressi e uscite 4K, Ultra HD, 1080p e 720p HD sono anche supportati a frequenze di fotogrammi fino a 50/60p, il che rende Corvid 12G estremamente flessibile per le vostre esigenze attuali e future.
Sovrapposizione hardware
L'incrustatore hardware a valle integrato consente una facile sovrapposizione di grafica e immagini sul video in ingresso in tempo reale.
Ingresso LTC e Riferimento
Corvid 44 12G fornisce una connessione di ingresso LTC/Riferimento esterno commutabile sul retro della scheda. Un secondo ingresso LTC è disponibile su un connettore interno per fornire un riferimento aggiuntivo a Corvid 44 12G.
RS-422
Una connessione RS-422 integrata è disponibile sia come connessione esterna sulla Corvid 44 12G full-size, sia come connessione interna sulla Corvid 44 12G low-profile. L'RS-422 consente il controllo di dispositivi esterni per catture e trasferimenti fotogramma per fotogramma precisi.




Specifiche



Formati video

(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(Ultra HD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Formati video (seguito)

(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

Ingressi video digitali

12G-SDI, SMPTE-2082, 12 bit, 10 bit e 8 bit
6G-SDI, SMPTE-2081, 10 bit e 8 bit
3G-SDI, SMPTE-259/292/296/424/425, 12 bit, 10 bit e 8 bit
4K/Ultra HD 4:4:4 (4x HD BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bit, 10 bit e 8 bit
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bit e 8 bit

Uscite video digitali

12G-SDI, SMPTE-2082, 12 bit, 10 bit e 8 bit
6G-SDI, SMPTE-2081, 10 bit e 8 bit
3G-SDI, SMPTE-259/292/296/424, 12 bit, 10 bit e 8 bit
4K/Ultra HD 4:4:4 (4x HD BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bit, 10 bit e 8 bit
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bit e 8 bit

I/O SDI

Le connessioni SDI sono bidirezionali
2K/HD, la cattura e il monitoraggio sono simultanei
4K/Ultra HD con 12G-SDI, la cattura e il monitoraggio sono simultanei.
4K/Ultra HD con 3G-SDI, tutte e quattro le connessioni devono essere utilizzate in ingresso o in uscita.
8K/UHD2 con 12G-SDI, le connessioni devono essere utilizzate in ingresso o in uscita.

Ingressi audio digitali

Audio SDI integrato 16 canali, 24 bit e 16 bit, frequenza di campionamento 48 kHz, sincrono

Uscite audio digitali

Audio SDI integrato 16 canali, 24 bit, frequenza di campionamento 48 kHz, sincrono

Incrustatore a valle

Supporta grafica con canale alpha su video, cache o buffer di fotogrammi o contenuto di buffer di fotogrammi su video in ingresso o cache fino a Ultra HD/4K

Riferimento

Nero analogico (1 V) o Sync composito (2 o 4 V) o Sync tri-livello HD (1 V) tramite 1x HD-BNC su staffa PCIe

L'ingresso di riferimento è terminato a 75 ohm quando Genlock è impostato su Ref In

Timecode

Ingresso timecode LTC tramite connettore a 2 pin su scheda PCIe

Interfaccia elettrica

PCIe 3.0 8 corsie

Comandi macchina

RS-422, protocollo Sony a 9 pin tramite connettore su scheda PCIe

Rumore

<50 dBA (ponderazione A a 1 m in campo libero)

Alimentazione

25 W tipico, 32 W massimo
Connettore di alimentazione ATX PC interno

Temperatura di esercizio sicura

0 a 40 °C (32 a 104 °F)

Temperatura di conservazione sicura (spento)

-40 a 60 °C (-40 a 140 °F)

Umidità relativa di esercizio

10-90 % senza condensazione

Altitudine di esercizio

<3 000 metri (<10 000 piedi)

Dimensioni (L x P x A)

19 x 178 x 80 mm (0,75 x 7,0 x 3,15 pollici)

Peso

0,3 kg (0,6 lb)



PCIe 12G-SDI, 4 canali I/O, Staffa corta, con ventola, senza cavi, HDBNC
