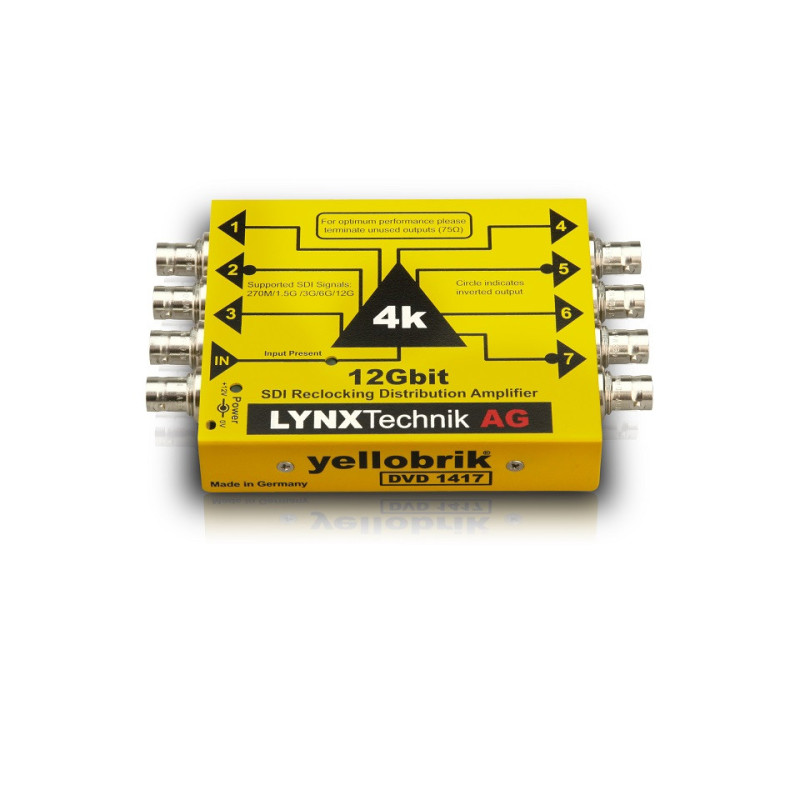

Lynx D VD 1417 - SDI Dustribution Amplifier

1011540
Lynx D VD 1417 - SDI Dustribution Amplifier
Lynx D VD 1417 - SDI Dustribution Amplifier
Amplificateur de distribution SDI 1 vers 7 12G, (prend en charge 270Mbit/s, 1,5GBit/s, 3Gbit/s, 6GBit/s, 12GBit/s). Des frais de restockage de 20% s'appliquent à tous les retours de produits.
... en savoir plus
Prix Visuals
578,00 CHF HT

624,82 CHF TTC

Sur commande
  • Livraison
    • Expédié dans 1 à 2 semaines
  • Retrait en boutiques
    • Disponible dans 1 à 2 semaines

Amplificateur de distribution SDI Lynx
Le DVD 1417 est un amplificateur de distribution SDI compact, adapté à tous les signaux SDI SMPTE standard de 270Mbit/s jusqu'à 4K UHD (12 Gbit/s). Le format d'entrée SDI est automatiquement détecté et toutes les sorties sont resynchronisées.
Les normes SMPTE 259M (270Mbit/s), SMPTE 292M (1,5Gbit/s), SMPTE 424M (3Gbit/s), SMPTE 2081 (6GBit/S) et SMPTE 2082 (12GBit/s) sont prises en charge.
Caractéristiques
- 1 entrée et 7 sorties
- Adapté pour la vidéo SDI jusqu'à 12Gbit/s (4K/UHD)
- Prend en charge SD SDI, HD SDI, 3G SDI, 6G SDI et 12G SDI
- Resynchronisation
- Détection automatique du format d'entrée
- Indication LED de présence d'entrée



Spécifications



Entrée

1 x SDI ; connecteur BNC 75 Ohm



SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 2081, SMPTE 2082



Fonctionnement multi-standard de 270Mbit/s à 12Gbit/s ; resynchronisation



Indication LED de présence d'entrée



Perte de retour électrique : >15dB de 5MHz à 1,5GHz, >10dB de 1,5GHz à 3GHz, >7dB de 3GHz à 6GHz ; >4dB de 6GHz à 12GHz



Égalisation automatique de câble (câble Belden xxxx) 400m @ 270Mbit/s, 200m @ 1,5Gbit/s, 150m @ 3Gbit/s (câble Belden 1694A) 90m @ 6Gbit/s ; 80m @ 12Gbit/s (câble Belden 4794R)

Sorties

7 x sorties SDI resynchronisées multi-débits ; connecteurs BNC 75 Ohm



SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 2081, SMPTE 2082



Perte de retour électrique : >15dB de 5MHz à 1,5GHz, >10dB de 1,5GHz à 3GHz, >7dB de 3GHz à 6GHz ; >4dB de 6GHz à 12GHz



Gigue d'alignement < 0,2 UI @ 270Mbit/s, < 0,2 UI @ 1,5Gbit/s, < 0,3 UI @ 3Gbit/s, 6Gbit/s, 12Gbit/s



Gigue temporelle < 0,2 UI @ 270Mbit/s, < 1,0 UI @ 1,5Gbit/s, < 2,0 UI @ 3Gbit/s, 6Gbit/s, 12Gbit/s

Alimentation

+12VDC @ 2,7W nominal - (prend en charge une plage d'entrée de 7 - 16VDC)

Caractéristiques physiques

Dimensions : 138mm x 90mm x 22mm (5,43" x 3,54" x 0,86") connecteurs inclus Poids : 240g (8,46oz)

Environnement

5 - 40ºC (41 - 104ºF) 90% d'humidité (sans condensation)

Inclus

Module, alimentation secteur



Amplificateur de distribution SDI 1 vers 7 12G, (prend en charge 270Mbit/s, 1,5GBit/s, 3Gbit/s, 6GBit/s, 12GBit/s). Des frais de restockage de 20% s'appliquent à tous les retours de produits.
