Lynx D VD 1417 - SDI Dustribution Amplifier

1011540
Lynx D VD 1417 - SDI Dustribution Amplifier
Lynx D VD 1417 - SDI Dustribution Amplifier
Amplificatore di distribuzione SDI 1 a 7 12G, (supporta 270Mbit/s, 1,5GBit/s, 3Gbit/s, 6GBit/s, 12GBit/s). Si applica una commissione di ristoccaggio del 20% su tutti i resi dei prodotti.
... scopri di più
Prezzi Visuals
578,00 CHF IVA escl.

624,82 CHF IVA inclusa

Su ordinazione
  • Consegna
    • Spedito entro 1-2 settimane
  • Ritiro in negozio
    • Disponibile in 1-2 settimane

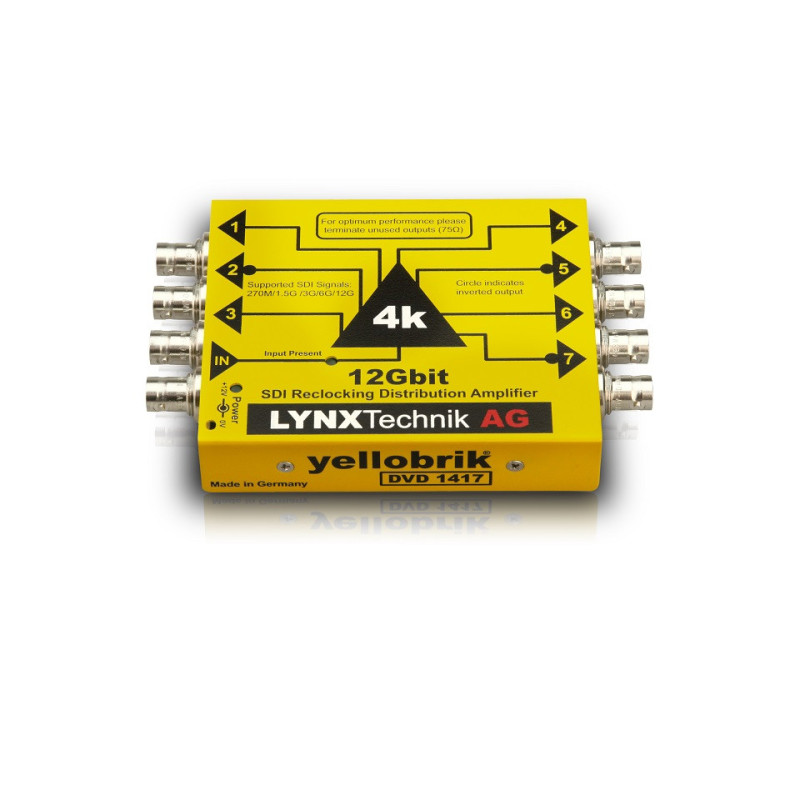

Amplificatore di Distribuzione SDI Lynx
Il DVD 1417 è un amplificatore di distribuzione SDI compatto, adatto a tutti i segnali SDI standard SMPTE da 270Mbit/s fino a 4K UHD (12 Gbit/s). Il formato di ingresso SDI viene rilevato automaticamente e tutte le uscite sono risincronizzate.
Gli standard SMPTE 259M (270Mbit/s), SMPTE 292M (1.5Gbit/s), SMPTE 424M (3Gbit/s), SMPTE 2081 (6GBit/S) e SMPTE 2082 (12GBit/s) sono supportati.
Caratteristiche
- 1 ingresso e 7 uscite
- Adatto per video SDI fino a 12Gbit/s (4K/UHD)
- Supporta SD SDI, HD SDI, 3G SDI, 6G SDI e 12G SDI
- Risincronizzazione
- Rilevamento automatico del formato di ingresso
- Indicazione LED di presenza ingresso



Specifiche



Ingresso

1 x SDI; connettore BNC 75 Ohm



SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 2081, SMPTE 2082



Funzionamento multi-standard da 270Mbit/s a 12Gbit/s; risincronizzazione



Indicazione LED di presenza ingresso



Perdita di ritorno elettrica: >15dB da 5MHz a 1.5GHz, >10dB da 1.5GHz a 3GHz, >7dB da 3GHz a 6GHz; >4dB da 6GHz a 12GHz



Equalizzazione automatica del cavo (cavo Belden xxxx) 400m @ 270Mbit/s, 200m @ 1.5Gbit/s, 150m @ 3Gbit/s (cavo Belden 1694A) 90m @ 6Gbit/s; 80m @ 12Gbit/s (cavo Belden 4794R)

Uscite

7 x uscite SDI risincronizzate multi-rate; connettori BNC 75 Ohm



SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 2081, SMPTE 2082



Perdita di ritorno elettrica: >15dB da 5MHz a 1.5GHz, >10dB da 1.5GHz a 3GHz, >7dB da 3GHz a 6GHz; >4dB da 6GHz a 12GHz



Jitter di allineamento < 0.2 UI @ 270Mbit/s, < 0.2 UI @ 1.5Gbit/s, < 0.3 UI @ 3Gbit/s, 6Gbit/s, 12Gbit/s



Jitter di sincronizzazione < 0.2 UI @ 270Mbit/s, < 1.0 UI @ 1.5Gbit/s, < 2.0 UI @ 3Gbit/s, 6Gbit/s, 12Gbit/s

Alimentazione

+12VDC @ 2.7W nominale - (supporta un intervallo di ingresso da 7 a 16VDC)

Caratteristiche fisiche

Dimensioni: 138mm x 90mm x 22mm (5.43" x 3.54" x 0.86") connettori inclusi Peso: 240g (8.46oz)

Ambiente

5 - 40ºC (41 - 104ºF) 90% di umidità (senza condensazione)

Incluso

Modulo, alimentazione di rete



Amplificatore di distribuzione SDI 1 a 7 12G, (supporta 270Mbit/s, 1,5GBit/s, 3Gbit/s, 6GBit/s, 12GBit/s). Si applica una commissione di ristoccaggio del 20% su tutti i resi dei prodotti.
